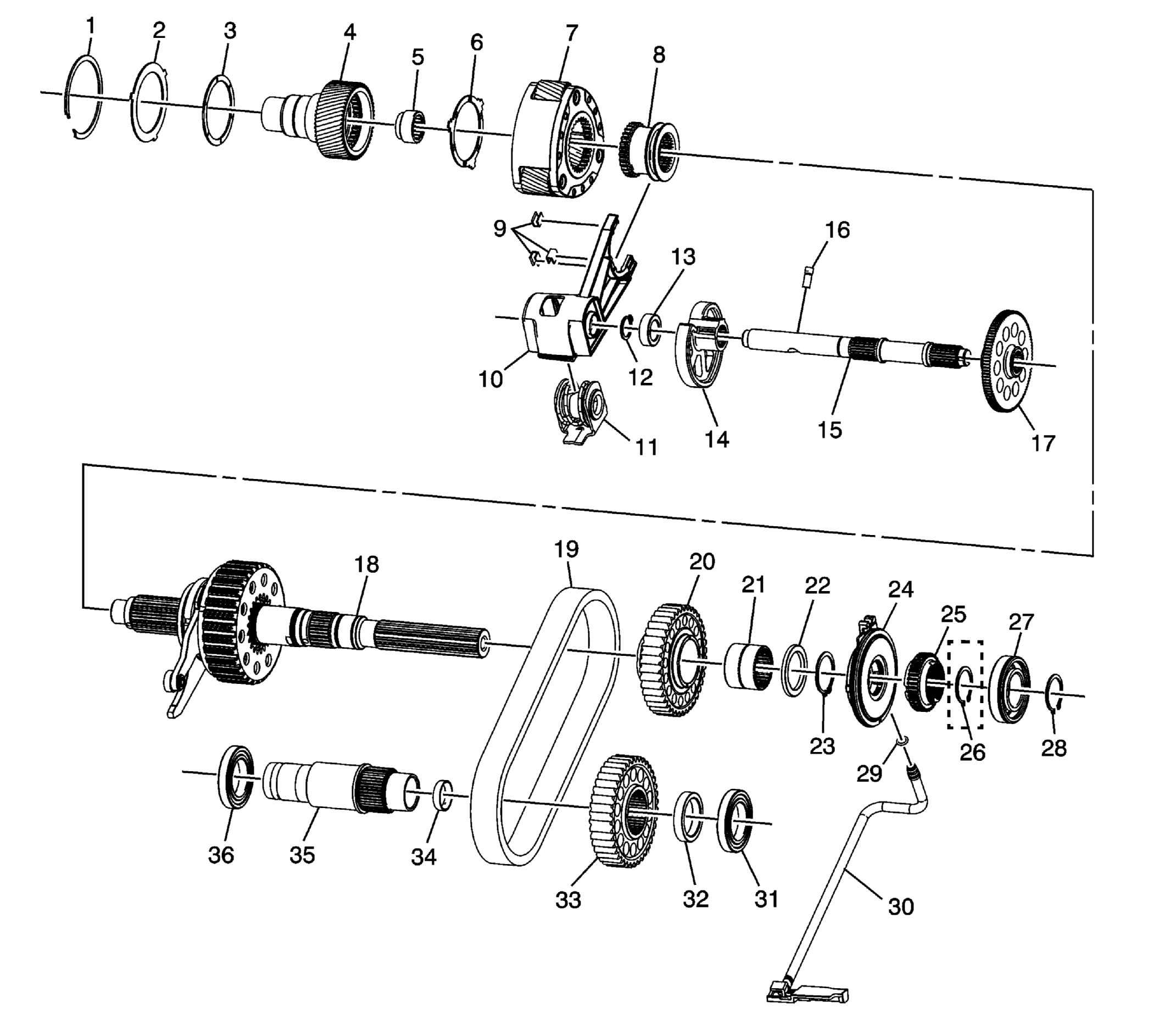

Internal Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Transfer Case High/Low Planetary Carrier Retaining Ring |
| 2 | Transfer Case High/Low Locking Plate |
| 3 | Transfer Case Planetary Carrier Sun Gear Thrust Washer |
| 4 | Transfer Case Input Shaft |
| 5 | Transfer Case Input Shaft Pilot Bearing Assembly |
| 6 | Transfer Case Planetary Carrier Sun Gear Thrust Washer |
| 7 | Transfer Case High/Low Planetary Carrier Assembly |
| 8 | Transfer Case High/Low Clutch |
| 9 | Transfer Case High/Low Shift Fork Pad |
| 10 | Transfer Case High/Low Shift Fork |
| 11 | Transfer Case High/Low Shift Fork Spring Assembly |
| 12 | Transfer Case Two/Four Wheel Drive Actuator Cam Retaining Ring |
| 13 | Transfer Case Two/Four Wheel Drive Actuator Cam Spacer |
| 14 | Transfer Case Two/Four Wheel Drive Actuator Cam |
| 15 | Transfer Case Control Actuator Shaft |
| 16 | Transfer Case High/Low Shift Fork Pin |
| 17 | Transfer Case Actuator Shaft Gear |
| 18 | Transfer Case Rear Output Shaft Assembly |
| 19 | Transfer Case Front Output Shaft Drive Chain Assembly |
| 20 | Transfer Case Front Output Shaft Drive Sprocket |
| 21 | Transfer Case Front Output Shaft Drive Sprocket Bearing Assembly |
| 22 | Transfer Case Front Output Shaft Drive Sprocket Spacer - Rear |
| 23 | Transfer Case Front Output Shaft Drive Sprocket Retaining Ring |
| 24 | Transfer Case Oil Pump Assembly |
| 25 | Transfer Case Rear Output Shaft Speed Reluctor Wheel |
| 26 | Transfer Case Rear Output Shaft Rear Bearing Retaining Ring - Present on Non-Hybrid Applications Only |
| 27 | Transfer Case Rear Output Shaft Rear Bearing Assembly |
| 28 | Transfer Case Rear Output Shaft Rear Bearing Retaining Ring |
| 29 | Transfer Case Oil Pump Suction Pipe Seal |
| 30 | Transfer Case Oil Pump Suction Pipe |
| 31 | Transfer Case Front Output Shaft Rear Bearing Assembly |
| 32 | Transfer Case Front Output Shaft Driven Sprocket Spacer |
| 33 | Transfer Case Front Output Shaft Driven Sprocket |
| 34 | Transfer Case Front Output Shaft Hole Plug |
| 35 | Transfer Case Front Output Shaft |
| 36 | Transfer Case Front Output Shaft Front Bearing Assembly |
