Case Half Components
WARNING: This page is about a different variant/trim than selected.

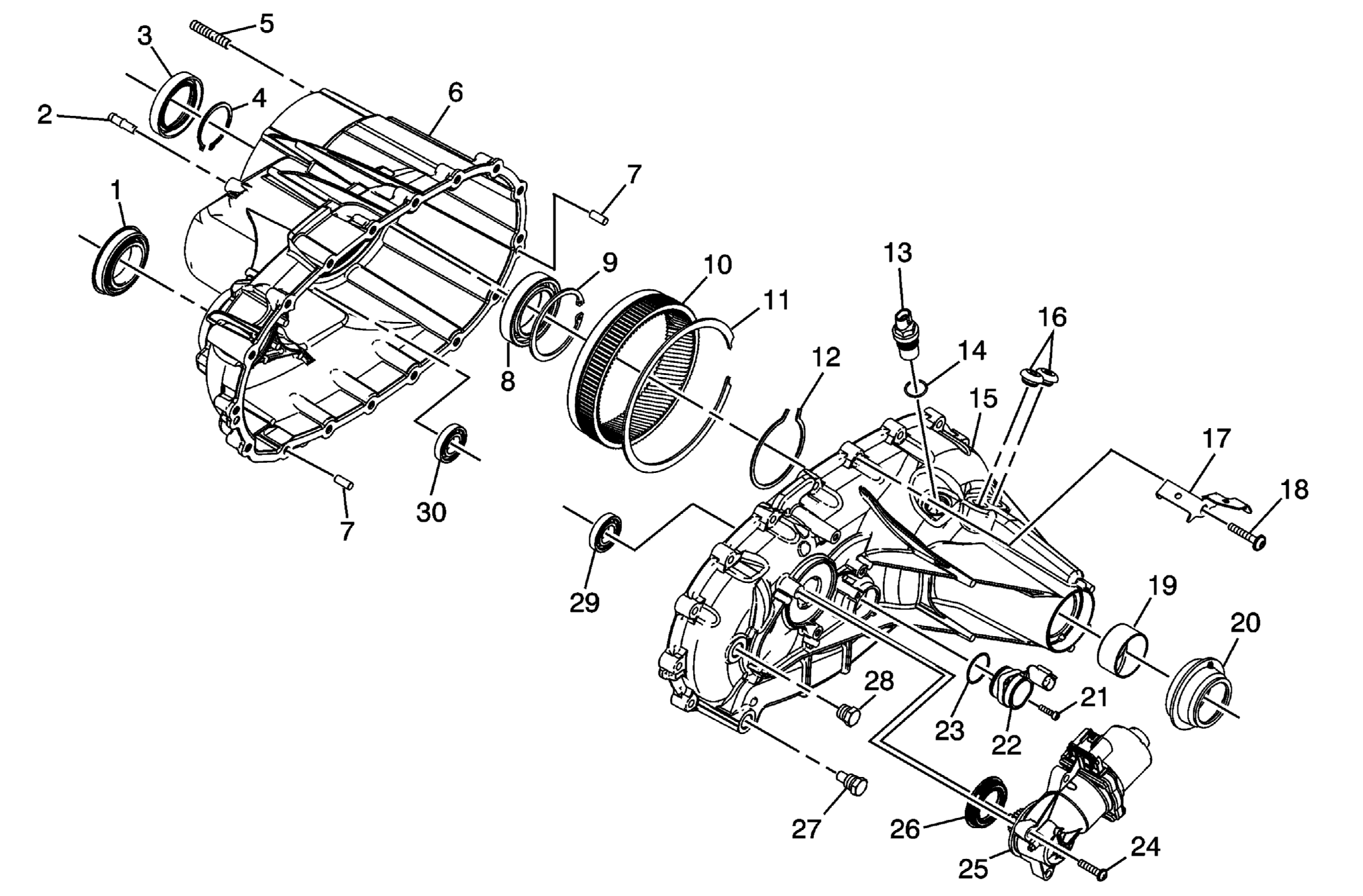

| Callout | Component Name |
|---|---|
| 1 | Transfer Case Front Output Shaft Seal |
| 2 | Transfer Case Vent |
| 3 | Transfer Case Input Shaft Seal |
| 4 | Transfer Case Input Shaft Bearing Outer Retaining Ring |
| 5 | Transfer Case Stud |
| 6 | Transfer Case Front Half |
| 7 | Transfer Case Half Locating Pin |
| 7 | Transfer Case Half Locating Pin |
| 8 | Transfer Case Input Shaft Bearing Assembly |
| 9 | Transfer Case Input Shaft Inner Retaining Ring |
| 10 | Transfer Case High/Low Internal Gear |
| 11 | Transfer Case High/Low Internal Gear Retaining Ring |
| 12 | Transfer Case Rear Output Shaft Rear Bearing Outer Retaining Ring |
| 13 | Vehicle Speed Sensor Assembly |
| 14 | Vehicle Speed Sensor - O-Ring - Seal |
| 15 | Transfer Case Rear Half |
| 16 | Transfer Case Access Hole Plug |
| 17 | Transfer Case - Harness - Bracket |
| 18 | Transfer Case Half Bolt/Screw |
| 19 | Transfer Case Rear Output Shaft Bushing |
| 20 | Transfer Case Rear Output Shaft Seal |
| 21 | Transfer Case Actuator Shaft Position Sensor Bolt/Screw |
| 22 | Transfer Case Actuator Shaft Position Sensor Assembly |
| 23 | Transfer Case Actuator Shaft Position Sensor - O-Ring - Seal |
| 24 | Transfer Case Two/Four Wheel Drive Actuator Bolt/Screw |
| 25 | Transfer Case Two/Four Wheel Drive Actuator Assembly |
| 26 | Transfer Case Two/Four Wheel Drive Actuator Seal |
| 27 | Transfer Case Oil Drain Plug |
| 28 | Transfer Case Oil Fill Plug |
| 29 | Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Assembly |
| 30 | Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Assembly |
