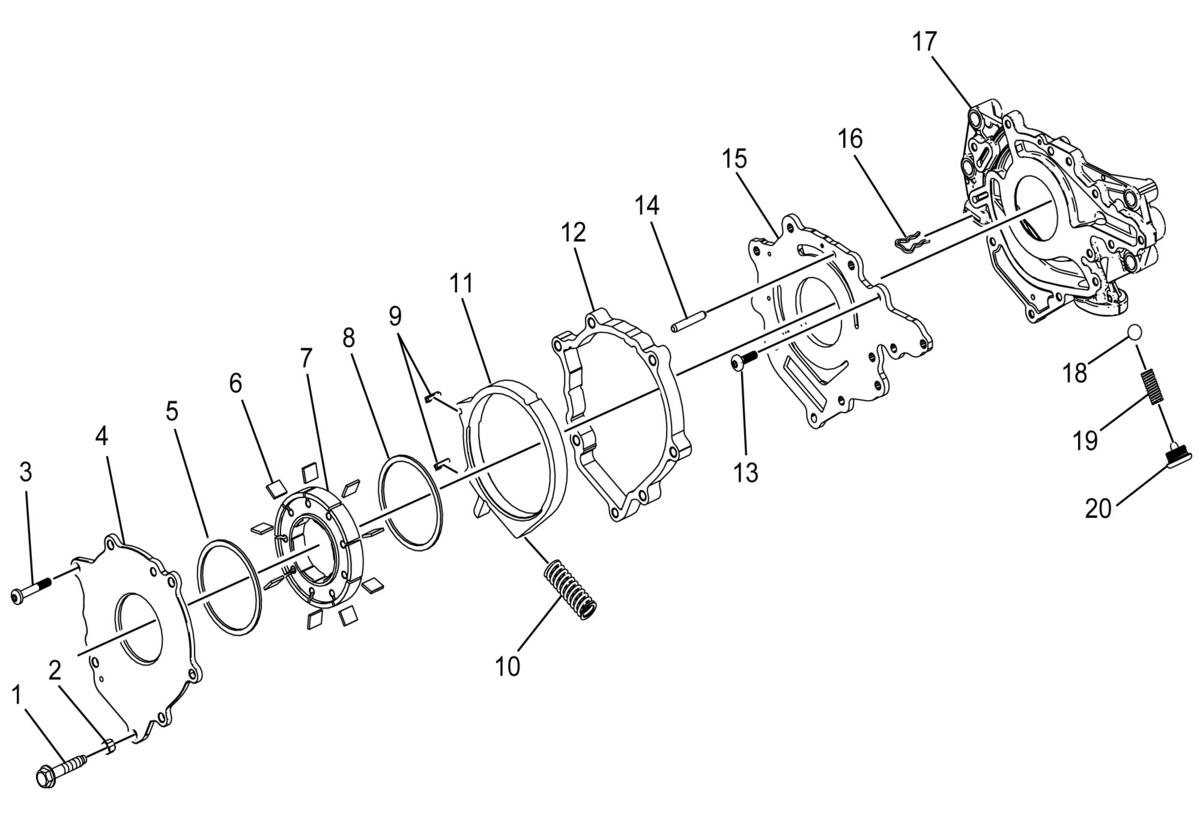

Oil Pump Assembly
| Callout | Component Name |
|---|---|
| 1 | Oil Pump Cover Bolt |
| 2 | Bolt Retainer |
| 3 | Oil Pump Cover Bolt |
| 4 | Oil Pump Cover |
| 5 | Oil Pump Vane Ring |
| 6 | Oil Pump Vane |
| 7 | Oil Pump Vane Rotor |
| 8 | Oil Pump Vane Ring |
| 9 | Oil Pump Slide Seal |
| 10 | Oil Pump Slide Spring |
| 11 | Oil Pump Slide |
| 12 | Oil Pump Intermediate Housing |
| 13 | Oil Pump Rear Cover Bolt |
| 14 | Oil Pump Slide Pivot Pin |
| 15 | Oil Pump Rear Cover |
| 16 | Oil Pump Flow Control Solenoid Retainer |
| 17 | Oil Pump Housing |
| 18 | Oil Pressure Relief Valve |
| 19 | Oil Pressure Relief Valve Spring |
| 20 | Oil Pressure Relief Valve Bore Plug |
