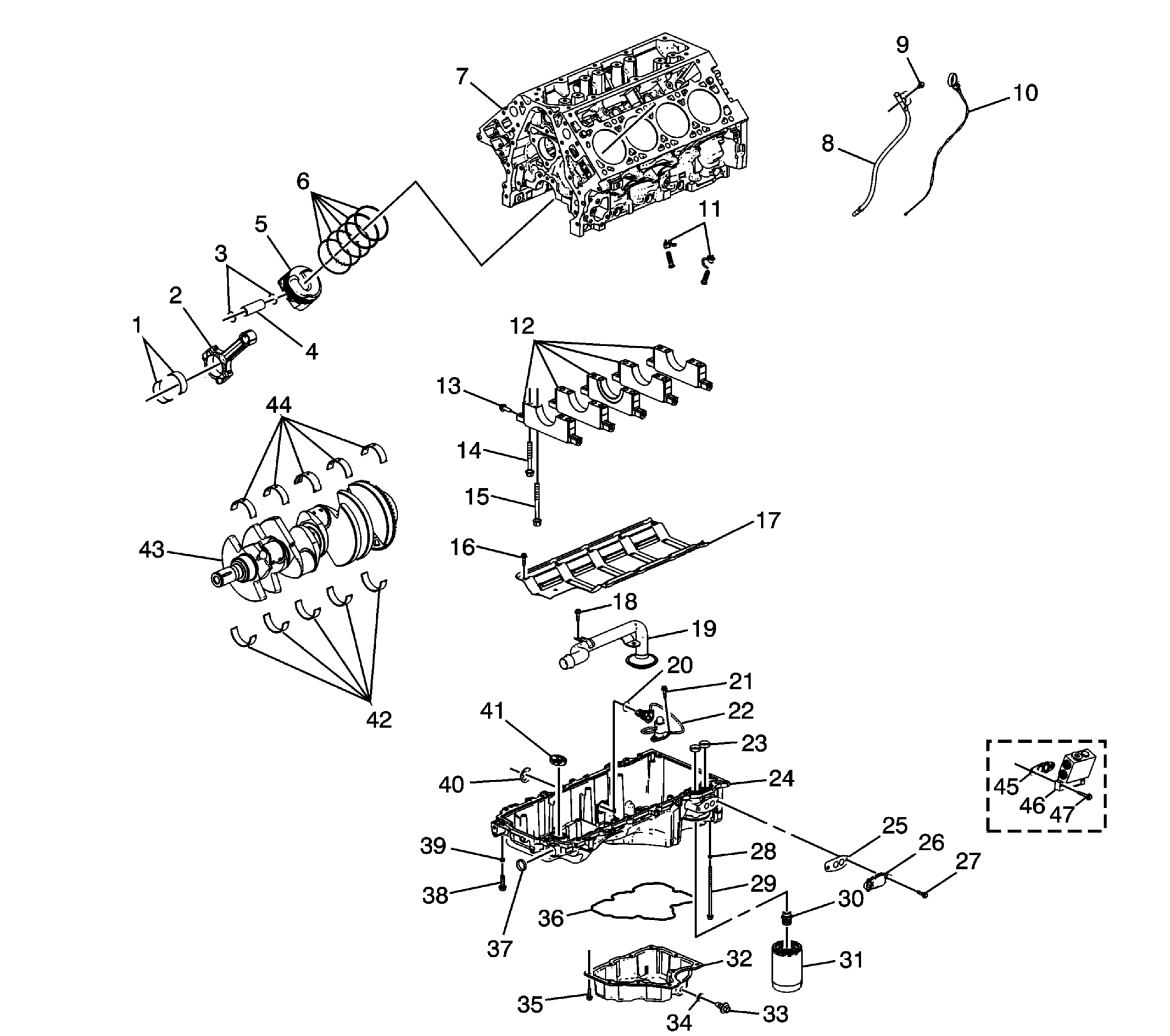

| 1 |
Connecting Rod Bushing |
| 2 |
Connecting Rod Assembly |
| 3 |
Piston Pin Retainer |
| 4 |
Piston Pin |
| 5 |
Piston |
| 6 |
Piston Ring Set |
| 7 |
Engine Block Assembly |
| 8 |
Oil Level Indicator Tube |
| 9 |
Oil Level Indicator Tube Bolt |
| 10 |
Oil Level Indicator Assembly |
| 11 |
Piston Oil Nozzle Assembly |
| 12 |
Crankshaft Bearing Cap |
| 13 |
Crankshaft Bearing Cap Bolt |
| 14 |
Crankshaft Bearing Cap Bolt |
| 15 |
Crankshaft Bearing Cap Bolt |
| 16 |
Crankshaft Oil Deflector Bolt |
| 17 |
Crankshaft Oil Deflector |
| 18 |
Oil Pump Suction Pipe Bracket Bolt |
| 19 |
Oil Pump Screen Assembly (w/Suction Pipe) |
| 20 |
Oil Level Indicator Switch Seal |
| 21 |
Oil Level Indicator Switch Bolt |
| 22 |
Oil Level Indicator Switch |
| 23 |
Oil Pan High Pressure Port Seal |
| 24 |
Upper Oil Pan |
| 25 |
Oil Pan Cover Gasket |
| 26 |
Oil Pan Cover |
| 27 |
Oil Pan Cover Bolt |
| 28 |
Upper Oil Pan Bolt Retainer |
| 29 |
Upper Oil Pan Bolt |
| 30 |
Oil Filter Fitting |
| 31 |
Oil Filter |
| 32 |
Lower Oil Pan |
| 33 |
Oil Pan Drain Plug |
| 34 |
Oil Pan Drain Plug Seal |
| 35 |
Lower Oil Pan Bolt |
| 36 |
Lower Oil Pan Gasket |
| 37 |
Oil Pan Cup Plug |
| 38 |
Upper Oil Pan Bolt |
| 39 |
Upper Oil Pan Bolt Retainer |
| 40 |
Oil Level Sensor Lead Clip |
| 41 |
Oil Pan Front Seal |
| 42 |
Crankshaft Lower Bearing |
| 43 |
Crankshaft Assembly |
| 44 |
Crankshaft Upper Bearing |
| 45 |
Engine Oil Cooler Gasket - Model Dependent |
| 46 |
Engine Oil Cooler - Model Dependent |
| 47 |
Engine Oil Cooler Bolt - Model Dependent |
