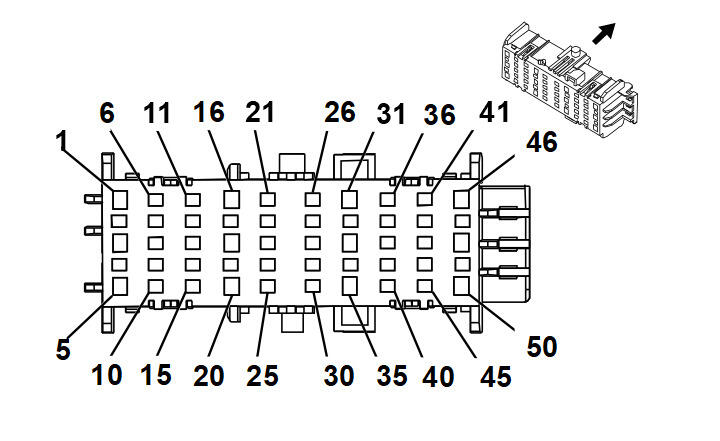

X61A Junction Block - Instrument Panel X4
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19301752 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| II | 19301761 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| III | 19301767 | J-35616-2A (GY) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | - | - | Not Occupied | - | - |
| 2 | 0.35 | YE/VT | 2516 | Keypad Green LED Control | III | - |
| 3 | 0.35 | BK/GN | 552 | Sensor Low Reference | II | - |
| 4 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) 1 | III | - |
| 5 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) 1 | II | - |
| 6 | 0.5 | YE | 6817 | LED Backlight Dimming Control | III | - |
| 7 | 0.35 | GN/WH | 2514 | Keypad Signal | III | - |
| 8 | 0.35 | GY/RD | 598 | 5V Reference | III | - |
| 9 | 0.35 | WH/GN | 526 | Stop Lamp Switch Signal | III | - |
| 10 | 0.35 | BU/YE | 1693 | Four Wheel Drive Switch Signal | III | - |
| 11 | 0.35 | GY/WH | 3153 | Lane Departure Warning Disable Switch Signal | III | - |
| 12 - 13 | - | - | - | Not Occupied | - | - |
| 14 | 0.35 | BN | 1560 | Neutral Indicator Control | III | - |
| 15 | 0.35 | GY/RD | 6029 | Four Wheel Drive Mode Switch 5V Reference | III | - |
| 16 | 2.5 | BK | 1050 | Ground | I | - |
| 17 - 18 | - | - | - | Not Occupied | - | - |
| 19 | 0.35 | GN/BK | 2515 | Keypad Control | III | - |
| 20 | - | - | - | Not Occupied | - | - |
| 21 | 0.5 | VT/GN | 7558 | LED Ambient Lighting Control 2 | III | - |
| 22 | 0.35 | BN/WH | 2517 | Keypad Red LED Control | III | - |
| 23 | 0.35 | BN/BK | 1566 | 4 HI Indicator Control | III | - |
| 24 | 0.35 | VT/WH | 1565 | 4 LO Indicator Control | III | - |
| 25 | 0.35 | VT/GN | 1739 | Run/Crank Ignition 1 Voltage | III | - |
| 26 | 0.35 | WH | 3152 | Lane Departure Warning Indicator Control | III | - |
| 27 | 0.35 | GY/GN | 328 | Interior Lamp Defeat Switch Signal | III | - |
| 28 - 29 | - | - | - | Not Occupied | - | - |
| 30 | 0.35 | GY/GN | 1561 | AWD Indicator Control | III | - |
| 31 | 1.5 | RD/YE | 2340 | Battery Positive Voltage | I | - |
| 32 | 0.5 | BK/WH | 1851 | Signal Ground | III | - |
| 33 | 0.35 0.35 0.75 |
BK/WH BK/WH BK/WH |
1851 1851 1851 |
Signal Ground Signal Ground Signal Ground |
II | - - - |
| 34 | 0.35 | BK/WH | 1851 | Signal Ground | III | - |
| 35 | 2.5 | BK/WH | 1851 | Signal Ground | I | - |
| 36 | - | - | - | Not Occupied | - | - |
| 37 | 0.35 | BK/WH | 1851 | Signal Ground | III | - |
| 38 | 0.5 | BK/WH | 1851 | Signal Ground | III | - |
| 39 | 0.35 | BK/WH | 1851 | Signal Ground | III | - |
| 40 | 0.35 | GN/BK | 1563 | 2 HI Indicator Control | III | - |
| 41 | 0.35 | BK/WH | 1851 | Signal Ground | III | - |
| 42 | 0.35 | BK/WH | 1851 | Signal Ground | III | - |
| 43 | 0.35 | BK/WH | 1851 | Signal Ground | III | - |
| 44 | 0.35 0.75 |
BK BK |
2550 2550 |
Ground Ground |
III III |
- - |
| 45 | 0.35 | BK | 2550 | Ground | III | - |
| 46 | 0.35 0.35 0.75 |
BK BK BK |
2550 2550 2550 |
Ground Ground Ground |
II | - - - |
| 47 | 0.35 0.5 |
BK BK |
2550 2550 |
Ground Ground |
III III |
- - |
| 48 | 0.5 0.75 |
BK BK |
2550 2550 |
Ground Ground |
II II |
TG5 U42 |
| 49 | 0.35 | BK | 2550 | Ground | III | - |
| 50 | 0.75 | BK | 2550 | Ground | II | - |
