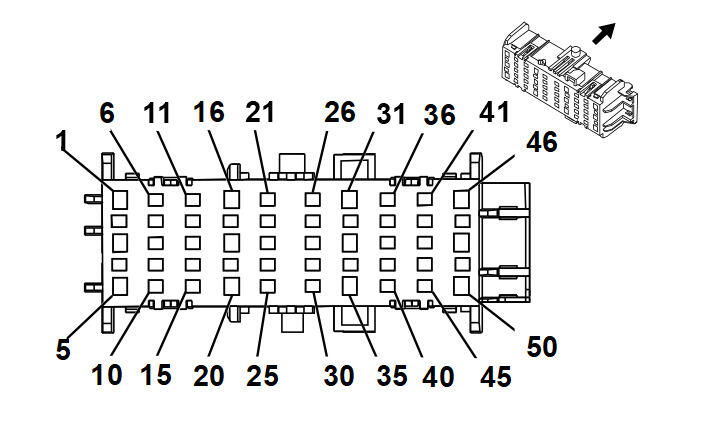

X61A Junction Block - Instrument Panel X2
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19301752 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| II | 19301761 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| III | 19301767 | J-35616-2A (GY) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| IV | 19368307 | J-35616-35 (VT) | J-38125-12A | 1326030-8 | Lear 17 | B | F |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 - 2 | - | - | - | Not Occupied | - | - |
| 3 | 4 | RD/GY | 1342 | Battery Positive Voltage | IV | - |
| 4 | 0.35 | BU | 2307 | Passenger Air Bag On Indicator Control | III | - |
| 5 | 0.5 0.35 |
RD/GN RD/GN |
3140 3140 |
Battery Positive Voltage Battery Positive Voltage |
II II |
(UFL+UD5)/(UD7+X88/Z88) UFL+X88/Z88 |
| 6 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) 1 | III | - |
| 7 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) 1 | III | - |
| 8 | 0.35 | WH/RD | 6207 | Memory Sensor High Reference | III | - |
| 9 | 0.35 | BK/YE | 1691 | Automatic Day/Night Mirror Low Reference | III | - |
| 10 | 0.35 | YE/WH | 1690 | Automatic Day/Night Mirror Signal | III | - |
| 11 | 0.35 | BU | 5952 | Adjustable Pedal Position Sensor Brake Signal | III | - |
| 12 | 1.5 0.75 |
YE YE |
5129 5129 |
Adjustable Pedal Actuator Rearward Control Adjustable Pedal Actuator Rearward Control |
III III |
JF4+A45 JF4-A45 |
| 13 - 14 | - | - | - | Not Occupied | - | - |
| 15 | 0.35 | GN/WH | 24 | Backup Lamp Control | III | - |
| 16 | 2.5 | YE/BN | 1569 | Transfer Case Lock Solenoid Control | I | - |
| 17 | - | - | - | Not Occupied | - | - |
| 18 | 4 | BK | 550 | Ground | IV | - |
| 19 | 0.35 | VT/WH | 5234 | Passenger Seat Belt Indicator Control | III | - |
| 20 | 0.35 | GN | 6112 | Power Lift Gate On/Off Switch Signal | II | - |
| 21 | 1.5 0.75 |
GN/VT GN/VT |
5130 5130 |
Adjustable Pedal Actuator Forward Control Adjustable Pedal Actuator Forward Control |
III III |
JF4+A45 JF4-A45 |
| 22 | 0.35 | BK/GY | 6206 | Memory Sensor Low Reference | III | - |
| 23 | 0.5 | WH/BN | 6815 | Inadvertent Power Control | III | - |
| 24 | 0.35 | GN | 2308 | Passenger Air Bag Off Indicator Control | III | - |
| 25 | - | - | - | Not Occupied | - | - |
| 26 | 0.35 | BU/GY | 7473 | Incremental Encoder Impulse Signal | III | - |
| 27 | 0.35 | VT | 7476 | Incremental Encoder Sensor Low Reference | III | - |
| 28 | - | - | - | Not Occupied | - | - |
| 29 | 0.5 | GY | 157 | Interior Lamp Control | III | - |
| 30 | 0.35 | GY | 156 | Courtesy Lamp Switch Signal | III | - |
| 31 | 4 | YE/VT | 1553 | Transfer Case Motor Counter Clockwise Control | IV | - |
| 32 | 0.35 | YE | 7474 | Incremental Encoder Direction Signal | III | - |
| 33 - 34 | - | - | - | Not Occupied | - | - |
| 35 | 2.5 | RD/GN | 242 | Battery Positive Voltage | I | - |
| 36 | 0.35 | WH/GN | 7475 | Incremental Encoder Sensor 8V Reference | III | - |
| 37 | 0.5 | YE/WH | 1695 | Four Wheel Drive Wheel Lock Indicator Control | III | - |
| 38 | 0.35 | VT/YE | 5985 | Accessory Wakeup Serial Data | III | - |
| 39 | - | - | - | Not Occupied | - | - |
| 40 | 0.35 | GY/BK | 6113 | Rear Lift Gate Open/Close Switch Signal | III | - |
| 41 - 42 | - | - | - | Not Occupied | - | - |
| 43 | 0.35 | GY/WH | 3153 | Lane Departure Warning Disable Switch Signal | III | - |
| 44 | 0.5 | WH/BU | 3691 | Trailer Brake Apply Signal | III | - |
| 45 | - | - | - | Not Occupied | - | - |
| 46 | 4 | YE/GY | 1552 | Transfer Case Motor Clockwise Control | IV | - |
| 47 | 0.5 | GN/GY | 817 | Vehicle Speed Signal | III | - |
| 48 | 2.5 | BU | 47 | Trailer Auxiliary Control | I | - |
| 49 | 0.35 | WH | 3152 | Lane Departure Warning Indicator Control | III | - |
| 50 | 0.35 | VT/YE | 43 | Accessory Ignition Voltage | II | - |
