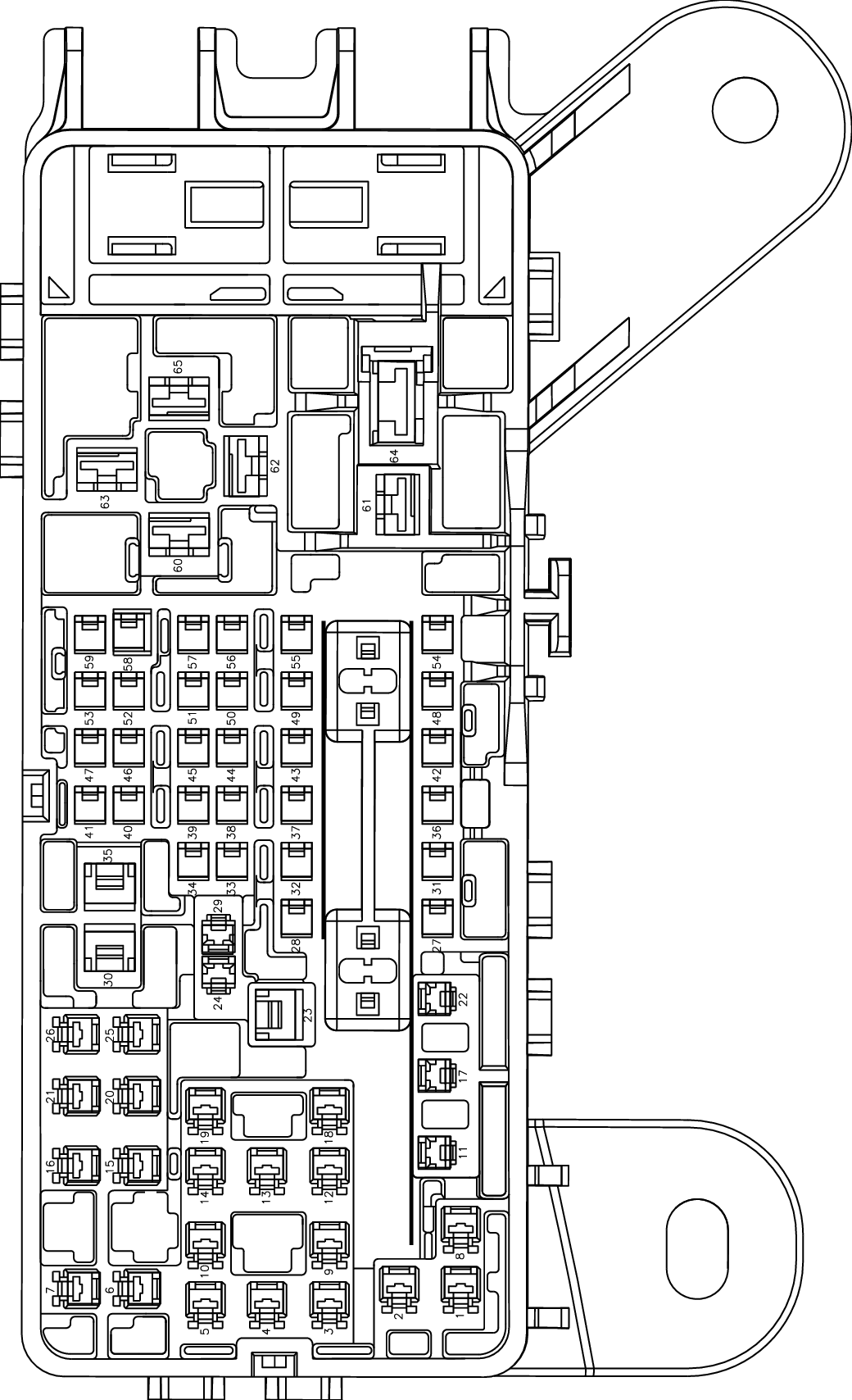

X53A Fuse Block - Rear Body (Wire Entry Fuses)
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13940427
- Service Connector: Service by Component Assembly - See Part Catalog
- Description: 65-Way
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575544 |
J-35616-35 (VT) |
J-38125-12A |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
13575721 |
J-35616-4A (PU) |
J-38125-553 |
Not Required |
Not Required |
Not Required |
Not Required |
| III |
13575824 |
J-35616-5 (PU) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| IV |
13575833 |
J-35616-42 (RD) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| V |
13578908 |
J-35616-5 (PU) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| VI |
13579923 |
J-35616-4A (PU) |
J-38125-553 |
Not Required |
Not Required |
Not Required |
Not Required |
| VII |
13579979 |
J-35616-43 (RD) |
J-38125-553 |
Not Required |
Not Required |
Not Required |
Not Required |
| VIII |
19300659 |
J-35616-43 (RD) |
J-38125-553 |
Not Required |
Not Required |
Not Required |
Not Required |
| IX |
19301776 |
J-35616-14 (GN) |
J-38125-215A |
Not Required |
Not Required |
Not Required |
Not Required |
| X |
19367554 |
J-35616-44 (YE) |
J-38125-558 |
Not Required |
Not Required |
Not Required |
Not Required |
| XI |
19368887 |
J-35616-42 (RD) |
J-38125-11A |
Not Required |
Not Required |
Not Required |
Not Required |
| XII |
Not Available |
No Tool Required |
Not Available |
Not Required |
Not Required |
Not Required |
Not Required |
| XIII |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
RD/VT |
340 |
Battery Positive Voltage |
IX |
- |
| 2 |
0.35 |
BN/VT |
193 |
Rear Defog Relay Control |
IX |
- |
| 3 |
0.5 |
RD/VT |
340 |
Battery Positive Voltage |
I |
- |
| 4 |
- |
- |
- |
- |
XII |
- |
| 5 |
0.35 |
YE/VT |
317 |
Fog Lamp Relay Coil Control |
IX |
- |
| 6 |
0.35 |
GY/YE |
6188 |
Lift Glass/Rear Compartment Lid Motor Release Control |
IX |
- |
| 7 |
0.5 |
RD/YE |
4340 |
Battery Positive Voltage |
IX |
- |
| 8 |
0.35 |
BK |
1150 |
Ground |
IX |
- |
| 10 |
0.5 |
YE/GY |
122 |
Rear Fog Lamp Control |
IX |
- |
| 11 |
1.5 |
RD/BU |
6040 |
Battery Positive Voltage |
III |
- |
| 12 |
- |
- |
- |
- |
XII |
- |
| 13 |
- |
- |
- |
- |
XII |
- |
| 14 |
- |
- |
- |
- |
XII |
- |
| 15 |
0.5 |
BU/YE |
6795 |
Lift Glass/Rear Compartment Lid Motor Release Control 2 |
IX |
- |
| 16 |
0.5 |
BK |
1150 |
Ground |
IX |
- |
| 17 |
2.5 |
RD/BU |
1240 |
Battery Positive Voltage |
III |
- |
| 18 |
- |
- |
- |
- |
XII |
- |
| 19 |
- |
- |
- |
- |
XII |
- |
| 20 |
0.35 |
GN/BN |
5706 |
Endgate Latch Relay Control |
IX |
- |
| 21 |
0.5 |
RD/BN |
4240 |
Battery Positive Voltage |
IX |
- |
| 22 |
3 |
RD/GY |
7040 |
Battery Positive Voltage |
V |
- |
| 23 |
- |
- |
- |
- |
XII |
- |
| 24 |
- |
- |
- |
- |
XII |
- |
| 25 |
0.5 |
BU/WH |
6128 |
Rear Closure Unlatch Motor Unlatch Control |
IX |
- |
| 26 |
0.35 |
YE |
5704 |
Endgate Latch Relay Coil Control |
IX |
- |
| 27 |
0.75 |
RD/BU |
1240 |
Battery Positive Voltage |
II |
- |
| 28 |
0.5 |
RD/VT |
340 |
Battery Positive Voltage |
II |
- |
| 29 |
- |
- |
- |
- |
XII |
- |
| 30 |
4 |
BN/VT |
938 |
- |
VIII |
- |
| 31 |
2.5 |
RD/GY |
1740 |
Battery Positive Voltage |
VI |
- |
| 32 |
- |
- |
- |
- |
XII |
- |
| 33 |
- |
- |
- |
- |
XII |
- |
| 34 |
- |
- |
- |
- |
XII |
- |
| 35 |
2.5 |
BN/VT |
293 |
Rear Defog Element Control |
VII |
- |
| 36 |
0.5 |
RD/BU |
840 |
Battery Positive Voltage |
II |
- |
| 37 |
0.75 |
RD/YE |
3040 |
Battery Positive Voltage |
II |
- |
| 38 |
- |
- |
- |
- |
XII |
- |
| 39 |
- |
- |
- |
- |
XII |
- |
| 40 |
- |
- |
- |
- |
XII |
- |
| 41 |
- |
- |
- |
- |
XII |
- |
| 42 |
- |
- |
- |
- |
XII |
- |
| 43 |
0.5 |
RD/YE |
4340 |
Battery Positive Voltage |
II |
- |
| 44 |
- |
- |
- |
- |
XII |
- |
| 45 |
- |
- |
- |
- |
XII |
- |
| 46 |
- |
- |
- |
- |
XII |
- |
| 47 |
- |
- |
- |
- |
XII |
- |
| 48 |
- |
- |
- |
- |
XII |
- |
| 49 |
0.5 |
RD/BN |
4240 |
Battery Positive Voltage |
II |
- |
| 50 |
- |
- |
- |
- |
XII |
- |
| 51 |
- |
- |
- |
- |
XII |
- |
| 52 |
2.5 |
BN/VT |
293 |
Rear Defog Element Control |
VI |
- |
| 53 |
0.5 |
BU/VT |
293 |
Rear Defog Element Control |
XIII |
- |
| 54 |
- |
- |
- |
- |
XII |
- |
| 55 |
0.75 |
RD/GN |
6140 |
Battery Positive Voltage |
II |
- |
| 56 |
0.5 |
RD/VT |
340 |
Battery Positive Voltage |
II |
- |
| 57 |
0.5 |
BN/YE |
2267 |
Mirror Heating Element Control |
II |
- |
| 58 |
- |
- |
- |
- |
XII |
- |
| 59 |
- |
- |
- |
- |
XII |
- |
| 60 |
0.35 |
BK |
1150 |
Ground |
IV |
- |
| 61 |
4 |
RD/BU |
42 |
Battery Positive Voltage |
XI |
- |
| 62 |
4 |
BN/VT |
938 |
- |
XI |
- |
| 63 |
4 |
RD/BU |
42 |
Battery Positive Voltage |
XI |
- |
| 64 |
6 |
RD/WH |
942 |
- |
X |
- |
| 65 |
0.35 |
BN/VT |
193 |
Rear Defog Relay Control |
IV |
- |
