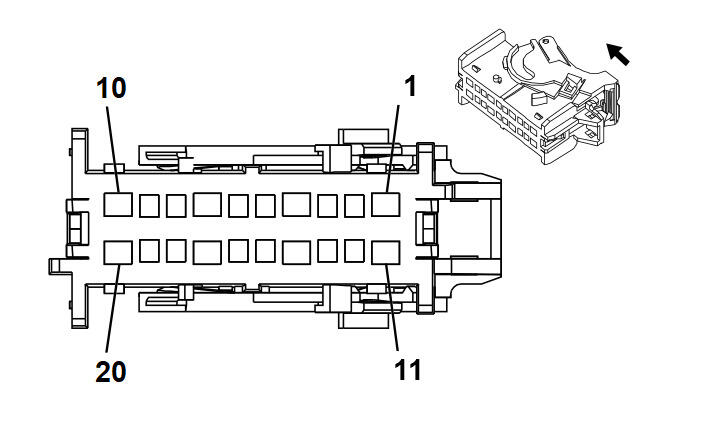

X51R Fuse Block - Instrument Panel Right X3
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-2A (GY) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | Not Required | J-35616-35 (VT) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| III | Not Required | J-35616-4A (PU) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 2.5 | RD/GN | 3140 | Battery Positive Voltage | III | - |
| 2 | 0.5 | GN/BN | 6132 | Local Interconnect Network Serial Data Bus 1 | I | - |
| 3 - 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.35 | RD/BU | 840 | Battery Positive Voltage | I | - |
| 9 | - | - | - | Not Occupied | - | - |
| 10 | 0.35 2.5 |
BK BK |
1050 1050 |
Ground Ground |
II II |
- CF5/TRW |
| 11 - 20 | - | - | - | Not Occupied | - | - |
