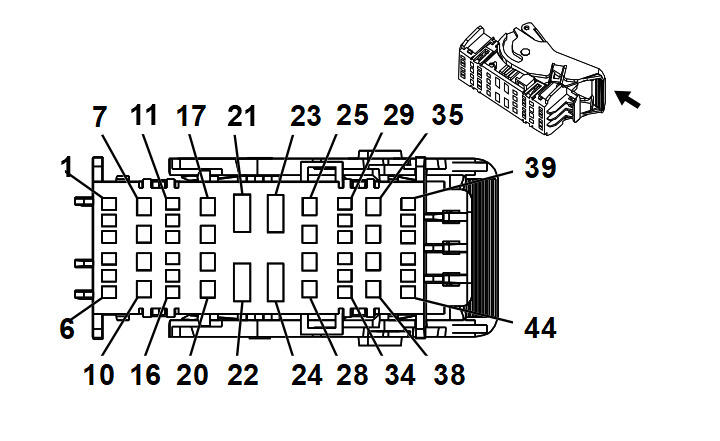

X51R Fuse Block - Instrument Panel Right X1
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19301752 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| II | 19301761 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| III | 19301767 | J-35616-2A (GY) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| IV | 19366953 | J-35616-44 (YE) | J-38125-558 | Not Available | Not Available | Not Available | Not Available |
| V | 19367554 | J-35616-44 (YE) | J-38125-558 | 12110127 | Delphi 19 | F | G |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 1.5 | GY | 295 | Door Lock Actuator Lock Control | III | - |
| 2 | 1.5 | WH/BU | 3266 | Child Security Lock Motor Lock Control | III | - |
| 3 | 0.35 | VT/YE | 3267 | Child Security Lock Relay Control | III | - |
| 4 | 1.5 | GY/GN | 3271 | Door Lock Control 2 | III | - |
| 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.35 0.35 0.35 0.35 |
GY/GN GY/VT GY/GN GY/VT |
4083 755 4083 755 |
RAP Relay 2 Coil Control RAP Relay Coil Control RAP Relay 2 Coil Control RAP Relay Coil Control |
III III III III |
BTM BTM IO5/IO6 IO5/IO6 |
| 7 - 14 | - | - | - | Not Occupied | - | - |
| 15 | 0.35 | RD/BU | 840 | Battery Positive Voltage | III | - |
| 16 | 0.35 0.5 |
RD/GN RD/GN |
4440 4440 |
Battery Positive Voltage Battery Positive Voltage |
III III |
- - |
| 17 | - | - | - | Not Occupied | - | - |
| 18 | 1.5 | VT/YE | 143 | Accessory Ignition Voltage | I | - |
| 19 | 2.5 | RD/WH | 1340 | Battery Positive Voltage | I | - |
| 20 | 2.5 | RD/WH | 1340 | Battery Positive Voltage | I | - |
| 21 | 6 | RD/GN | 242 | Battery Positive Voltage | IV | - |
| 22 | 4 | RD/VT | 542 | Battery Positive Voltage | V | - |
| 23 | - | - | - | Not Occupied | - | - |
| 24 | 6 | RD/GY | 142 | Battery Positive Voltage | IV | - |
| 25 - 26 | - | - | - | Not Occupied | - | - |
| 27 | 0.75 | RD/VT | 340 | Battery Positive Voltage | II | - |
| 28 | - | - | - | Not Occupied | - | - |
| 29 | 1.5 | BU/WH | 195 | Door Lock Control | III | - |
| 30 | 1.5 | BN | 5910 | Door Double Lock Actuator Lock Control | III | - |
| 31 | - | - | - | Not Occupied | - | - |
| 32 | 0.5 | GN/BN | 6132 | Local Interconnect Network Serial Data Bus 1 | III | - |
| 33 | 0.75 | RD/WH | 3440 | Battery Positive Voltage | III | - |
| 34 | 0.75 | RD/GN | 5140 | Battery Positive Voltage | III | - |
| 35 - 36 | - | - | - | Not Occupied | - | - |
| 37 | 2.5 | RD/YE | 3740 | Battery Positive Voltage | I | - |
| 38 | 2.5 | RD/BN | 1440 | Battery Positive Voltage | I | - |
| 39 | - | - | - | Not Occupied | - | - |
| 40 | 0.75 0.75 |
GY GY |
5911 295 |
Door Lock Actuator Lock Control 2 Door Lock Actuator Lock Control |
III III |
- N08 |
| 41 | 0.35 | BU/BN | 7547 | Security Lock Relay Control | III | - |
| 42 | 0.35 0.5 |
RD/BU RD/BU |
840 840 |
Battery Positive Voltage Battery Positive Voltage |
III III |
- - |
| 43 | 0.75 | RD/GN | 3140 | Battery Positive Voltage | III | - |
| 44 | - | - | - | Not Occupied | - | - |
