Manual Shift Detent Lever With Shaft Position Switch Assembly And Park Pawl Actuator Removal
WARNING: This page is about a different car, the 2018 Chevrolet Suburban 3500 HD. However, it is still accessible from the selected car via links, so may be relevant.

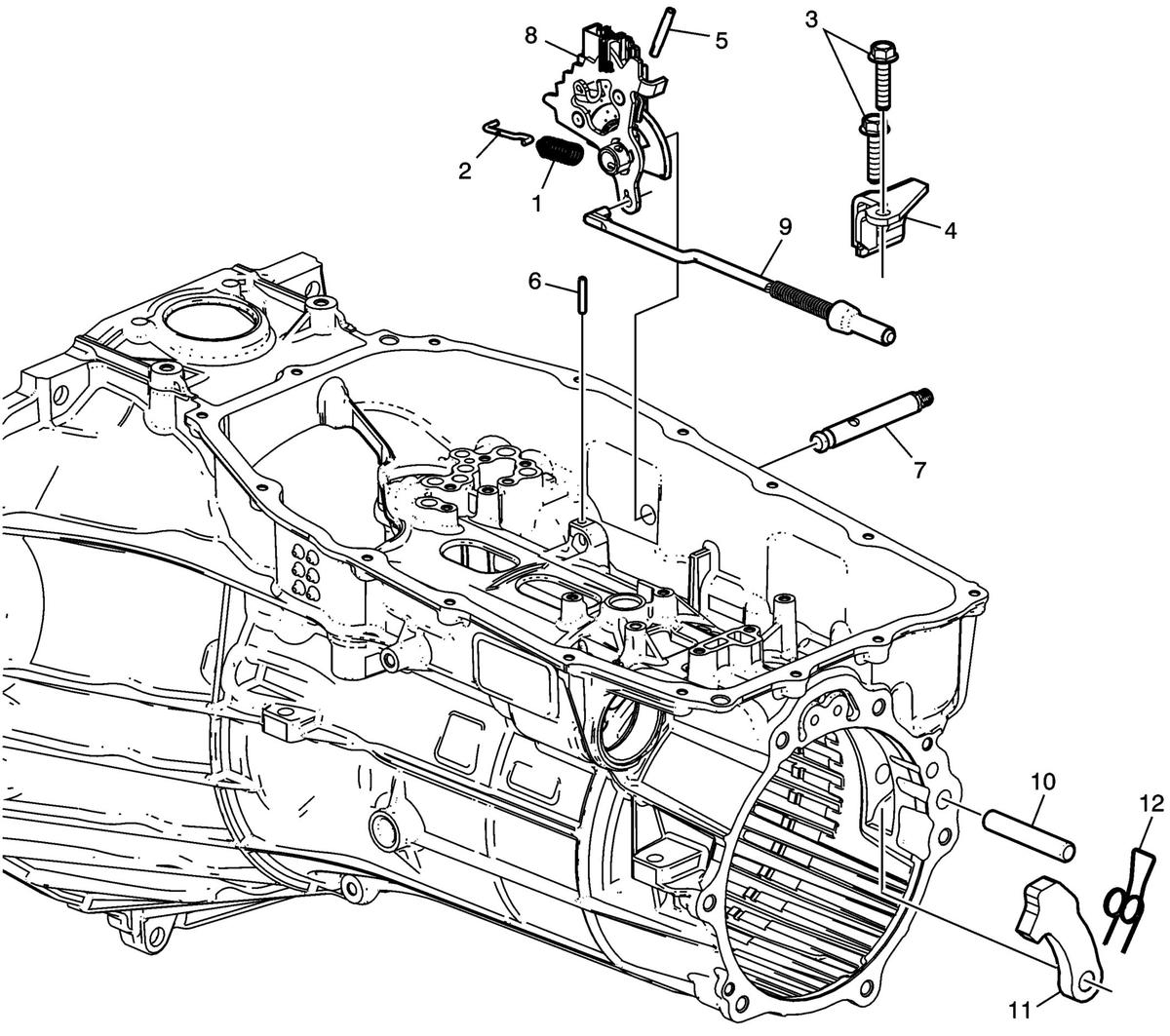

| Callout | Component Name |
|---|---|
| 1 | Manual Valve Link Spring |
| 2 | Manual Valve Link |
| 3 | Park Pawl Actuator Bracket Bolt M8 x 35 (Qty: 2) Procedure DISCARD the bolts. |
| 4 | Park Pawl Actuator Bracket |
| 5 | Manual Shaft Detent Lever Hub Pin
CAUTION:
Refer to Pin Reuse Caution . |
| 6 | Manual Shift Shaft Pin |
| 7 | Manual Shift Shaft |
| 8 | Manual Shift Shaft Position Switch Assembly |
| 9 | Park Pawl Actuator |
| 10 | Park Pawl Shaft |
| 11 | Park Pawl |
| 12 | Park Pawl Spring |
