Manual Shift Detent Lever With Shaft Position Switch Assembly And Park Pawl Actuator Installation
WARNING: This page is about a different car, the 2018 Chevrolet Suburban 3500 HD. However, it is still accessible from the selected car via links, so may be relevant.

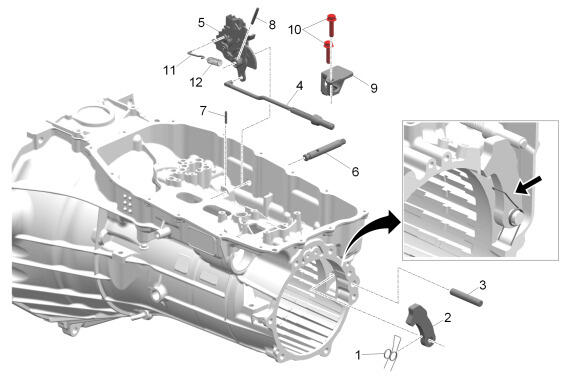

| Callout | Component Name |
|---|---|
| 1 | Park Pawl Spring |
| 2 | Park Pawl |
| 3 | Park Pawl Shaft |
| 4 | Park Pawl Actuator |
| 5 | Manual Shift Shaft Position Switch Assembly |
| 6 | Manual Shift Shaft |
| 7 | Manual Shift Shaft Pin
CAUTION:
Refer to Pin Reuse Caution . |
| 8 | Manual Shaft Detent Lever Hub Pin |
| 9 | Park Pawl Actuator Bracket |
| 10 | Park Pawl Actuator Bracket Bolt M8 x 35 (Qty: 2)
CAUTION:
Refer to Fastener Caution . Procedure Install NEW bolts. Tighten 40 N.m (30 lb ft) |
| 11 | Manual Valve Link |
| 12 | Manual Valve Link Spring |
