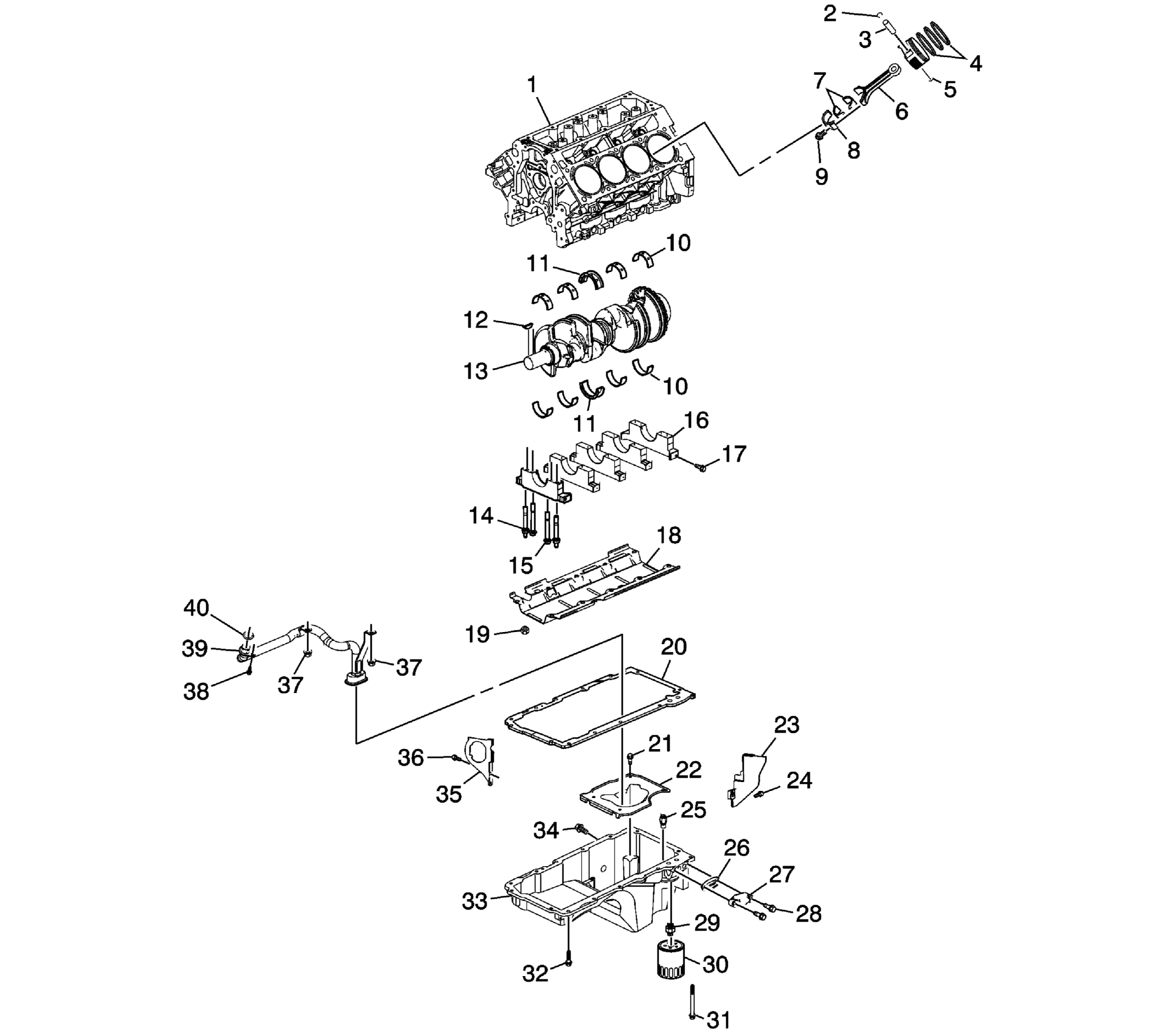

Lower Engine Assembly
WARNING: This page is about a different car, the 2018 Chevrolet Suburban 3500 HD. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Engine Block |
| 2 | Piston Pin Retainer |
| 3 | Piston Pin |
| 4 | Piston Oil Ring |
| 5 | Piston |
| 6 | Connecting Rod |
| 7 | Connecting Rod Bearing |
| 8 | Connecting Rod Cap |
| 9 | Connecting Rod Bolt |
| 10 | Crankshaft Bearing |
| 11 | Crankshaft Thrust Bearing |
| 12 | Crankshaft Balancer Key |
| 13 | Crankshaft |
| 14 | Crankshaft Bearing Cap Stud - M10 |
| 15 | Crankshaft Bearing Cap Bolt - M10 |
| 16 | Crankshaft Bearing Cap |
| 17 | Crankshaft Bearing Cap Bolt - Side - M8 |
| 18 | Crankshaft Oil Deflector |
| 19 | Crankshaft Oil Deflector Nut |
| 20 | Oil Pan Gasket |
| 21 | Oil Pan Baffle Bolt |
| 22 | Oil Pan Baffle |
| 23 | Oil Pan Closeout Cover |
| 24 | Oil Pan Closeout Cover Bolt |
| 25 | Oil Pressure Relief Valve |
| 26 | Oil Pan Cover Gasket |
| 27 | Oil Pan Cover |
| 28 | Oil Pan Cover Bolt |
| 29 | Oil Filter Fitting |
| 30 | Oil Filter |
| 31 | Oil Pan Bolt |
| 32 | Oil Pan Bolt |
| 33 | Oil Pan |
| 34 | Oil Pan Drain Plug |
| 35 | Oil Pan Closeout Cover |
| 36 | Oil Pan Closeout Cover Bolt |
| 37 | Oil Pump Suction Pipe Nut |
| 38 | Oil Pump Suction Pipe Bolt |
| 39 | Oil Pump Suction Pipe and Screen Assembly |
| 40 | Oil Pump Suction Pipe Seal |
