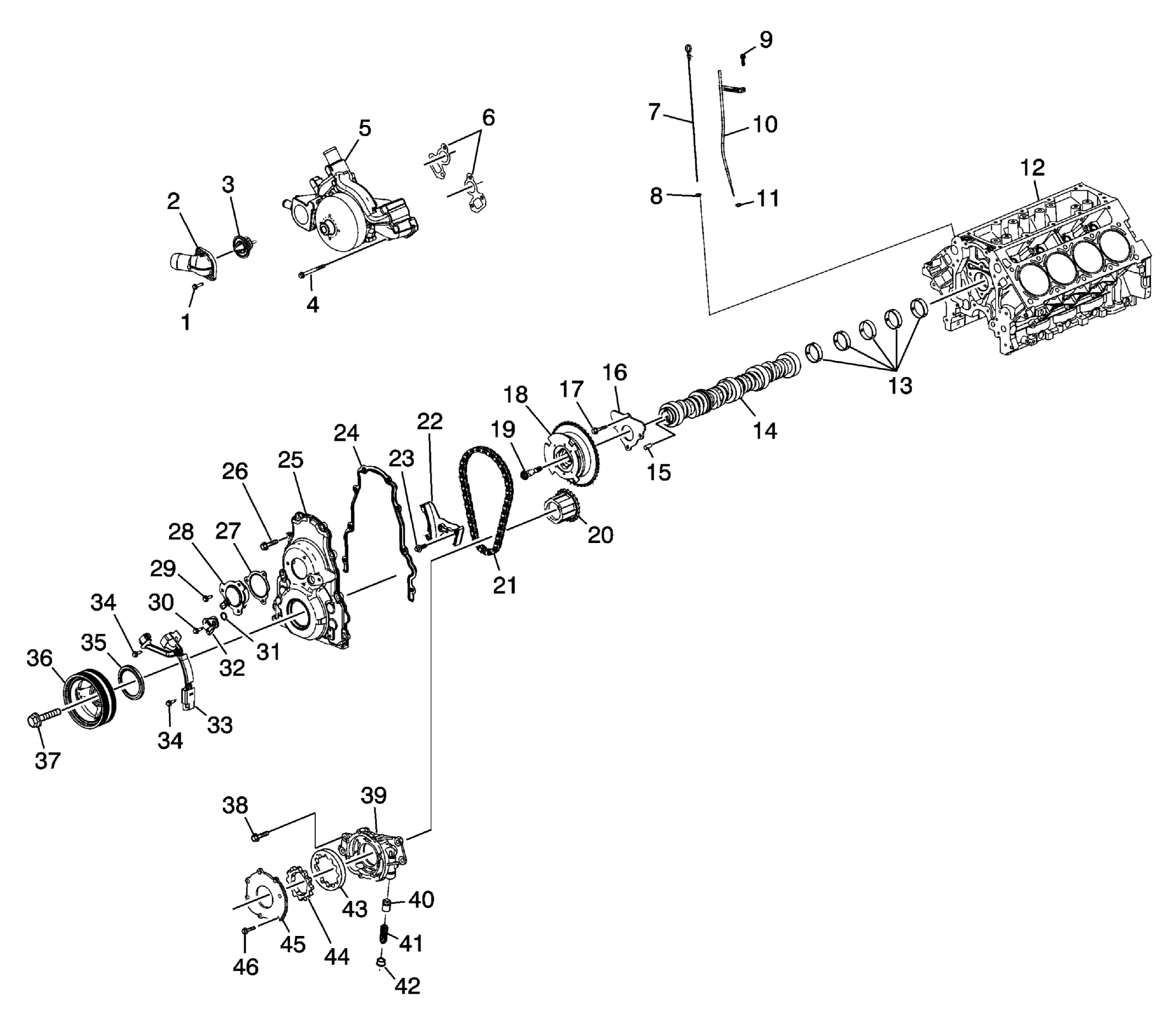

Front of Engine (w/VVT)
WARNING: This page is about a different car, the 2018 Chevrolet Suburban 3500 HD. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Water Pump Inlet Bolt |
| 2 | Water Pump Inlet |
| 3 | Engine Coolant Thermostat |
| 4 | Water Pump Bolt |
| 5 | Water Pump |
| 6 | Water Pump Gasket |
| 7 | Oil Level Indicator |
| 8 | Oil Level Indicator O-Ring Seal |
| 9 | Oil Level Indicator Tube Bolt |
| 10 | Oil Level Indicator Tube |
| 11 | Oil Level Indicator Tube O-Ring |
| 12 | Engine Block |
| 13 | Camshaft Bearing |
| 14 | Camshaft |
| 15 | Camshaft Sprocket Locating Pin |
| 16 | Camshaft Retainer |
| 17 | Camshaft Retainer Bolt |
| 18 | Camshaft Position (CMP) Actuator |
| 19 | CMP Actuator Solenoid Valve |
| 20 | Crankshaft Sprocket |
| 21 | Timing Chain |
| 22 | Timing Chain Tensioner |
| 23 | Timing Chain Tensioner Bolt |
| 24 | Engine Front Cover Gasket |
| 25 | Engine Front Cover |
| 26 | Engine Front Cover Bolt |
| 27 | CMP Actuator Magnet Gasket |
| 28 | CMP Actuator Magnet |
| 29 | CMP Actuator Hub Cover Bolt |
| 30 | CMP Sensor Bolt |
| 31 | CMP Sensor O-Ring Seal |
| 32 | CMP Sensor |
| 33 | CMP Sensor Wire Harness Assembly |
| 34 | CMP Sensor Wire Harness Assembly Bolt |
| 35 | Crankshaft Front Oil Seal |
| 36 | Crankshaft Balancer |
| 37 | Crankshaft Balancer Bolt |
| 38 | Oil Pump Bolt |
| 39 | Oil Pump |
| 40 | Oil Pressure Relief Valve |
| 41 | Oil Pressure Relief Valve Spring |
| 42 | Oil Pressure Relief Valve Bore Plug |
| 42 | Oil Pump Driven Gear |
| 44 | Oil Pump Drive Gear |
| 45 | Oil Pump Cover |
| 46 | Oil Pump Cover Bolt |
