Magna Light Duty NQG/NQH/NP0 - First Design
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, and 2018 Chevrolet Suburban. However, it is still accessible from the selected car via links, so may be relevant.

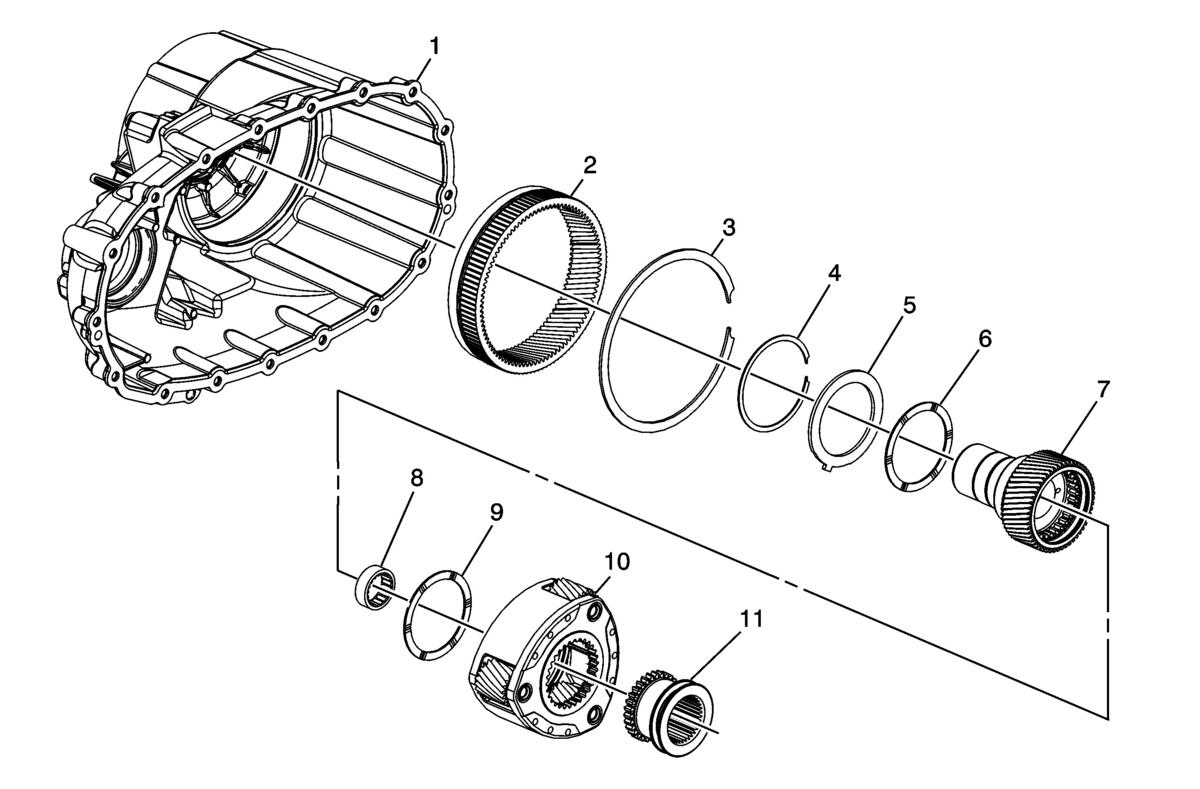

| Magna Light Duty NQG/NQH/NP0 - First Design | |||
|---|---|---|---|
| Callout | Description | GM PN | Service Usage |
| 1 | Front Case Half Assembly - w/gear (2) and ring 3) | 19132998 | NQH |
| 1 | Front Case Half Assembly - w/gear (2) and ring (3) | 19133000 | NQG |
| 1 | Front Case Half Assembly - w/o gear (2) and ring (3) | 19255999 | NP0 |
| 2 | High/Low Internal Gear-Not serviceable-part of case assembly | NO/PN | NQG/NQH |
| 3 | High/Low Internal Gear Retaining Ring | 19133009 | NQG/NQH |
| 4 | High/Low Planetary Carrier Retaining Ring | 19132997 | NQG/NQH |
| 5 | High/Low Locking Plate-Single tab design | 19132996 | NQG/NQH |
| 6 | Thrust Washer-Front-No tab design | 19132995 | NQG/NQH |
| 7 | Input Shaft Assembly - w/pilot bearing | 19132977 | NQG/NQH-w/M30 |
| 7 | Input Shaft Assembly-w/pilot bearing | 19132978 | NQH-w/M99 |
| NQG/ NQH-w/MYC | |||
| 7 | Input Shaft Assembly-w/pilot bearing | 19255997 | NP0-w/MYC |
| 8 | Pilot Bearing | 19132983 | NQG/NQH/NP0 |
| 9 | Thrust Washer-Rear-No tab design | 19132995 | NQG/NQH |
| 10 | High/Low Planetary Carrier Assembly- Three pinion design | 19132986 | NQG/NQH |
| 11 | High/Low Clutch | 19260068 | NQG/NQH - w/M30 |
| 11 | High/Low Clutch | 19260067 | NQG/NQH w/MYC and NQH w/M99 |
