Internal Components
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, and 2018 Chevrolet Suburban. However, it is still accessible from the selected car via links, so may be relevant.

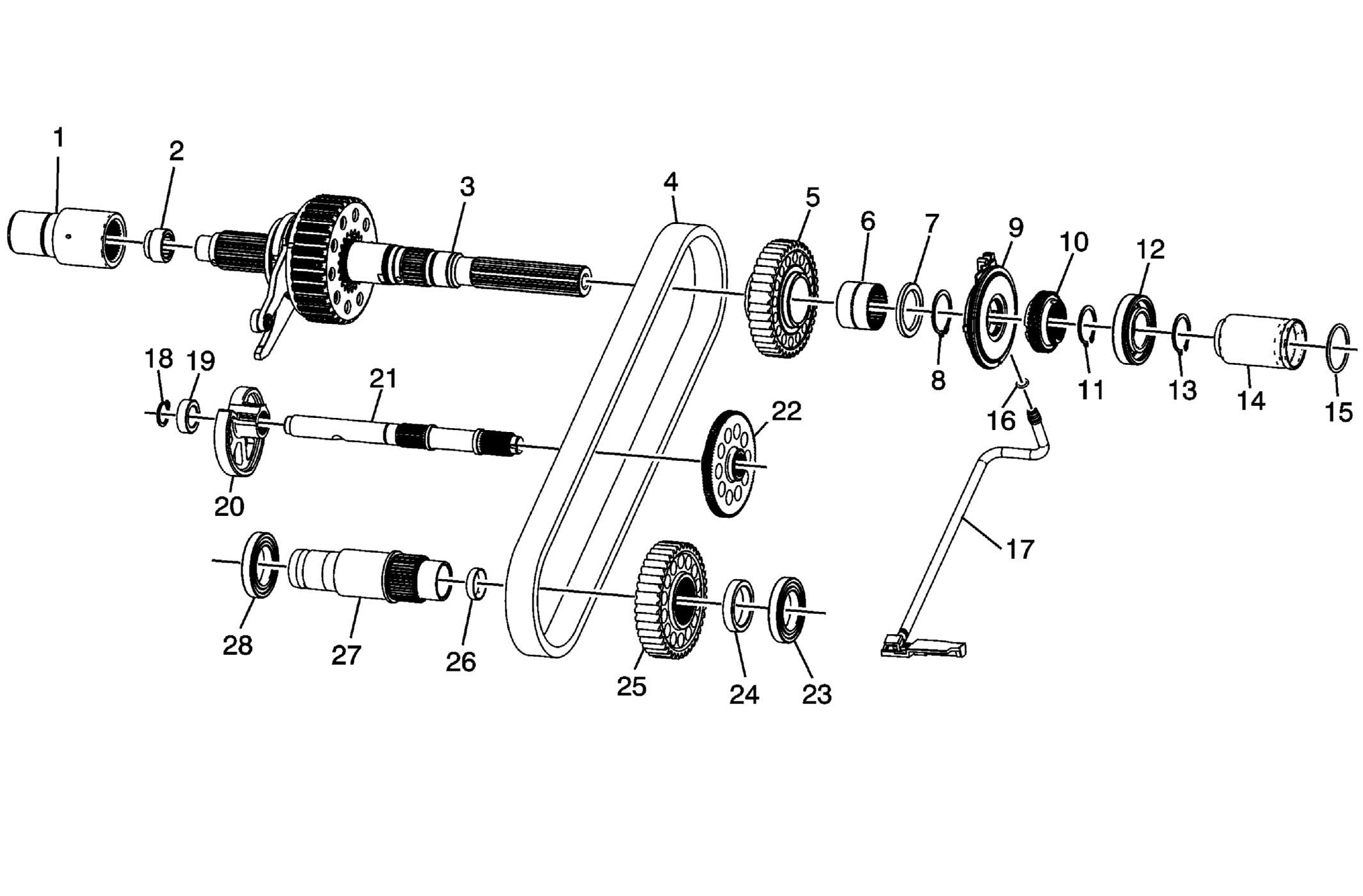

| Callout | Component Name |
|---|---|
| 1 | Transfer Case Input Shaft |
| 2 | Transfer Case Input Shaft Pilot Bearing Assembly |
| 3 | Transfer Case Rear Output Shaft Assembly |
| 4 | Transfer Case Front Output Shaft Drive Chain Assembly |
| 5 | Transfer Case Front Output Shaft Drive Sprocket |
| 6 | Transfer Case Front Output Shaft Drive Sprocket Bearing Assembly |
| 7 | Transfer Case Front Output Shaft Drive Sprocket Spacer - Rear |
| 8 | Transfer Case Front Output Shaft Drive Sprocket Retaining Ring |
| 9 | Transfer Case Oil Pump Assembly |
| 10 | Transfer Case Rear Output Shaft Speed Reluctor Wheel |
| 11 | Transfer Case Rear Output Shaft Rear Bearing Retaining Ring |
| 12 | Transfer Case Rear Output Shaft Rear Bearing Assembly |
| 13 | Transfer Case Rear Output Shaft Rear Bearing Retaining Ring |
| 14 | Propeller Shaft Oil Seal Sleeve |
| 15 | Propeller Shaft Sleeve Seal |
| 16 | Transfer Case Oil Pump Suction Pipe Seal |
| 17 | Transfer Case Oil Pump Suction Pipe |
| 18 | Transfer Case Two/Four Wheel Drive Actuator Cam Retaining Ring |
| 19 | Transfer Case Two/Four Wheel Drive Actuator Cam Spacer |
| 20 | Transfer Case Two/Four Wheel Drive Actuator Cam |
| 21 | Transfer Case Control Actuator Shaft |
| 22 | Transfer Case Actuator Shaft Gear |
| 23 | Transfer Case Front Output Shaft Rear Bearing Assembly |
| 24 | Transfer Case Front Output Shaft Driven Sprocket Spacer |
| 25 | Transfer Case Front Output Shaft Driven Sprocket |
| 26 | Transfer Case Front Output Shaft Hole Plug |
| 27 | Transfer Case Front Output Shaft |
| 28 | Transfer Case Front Output Shaft Front Bearing Assembly |
