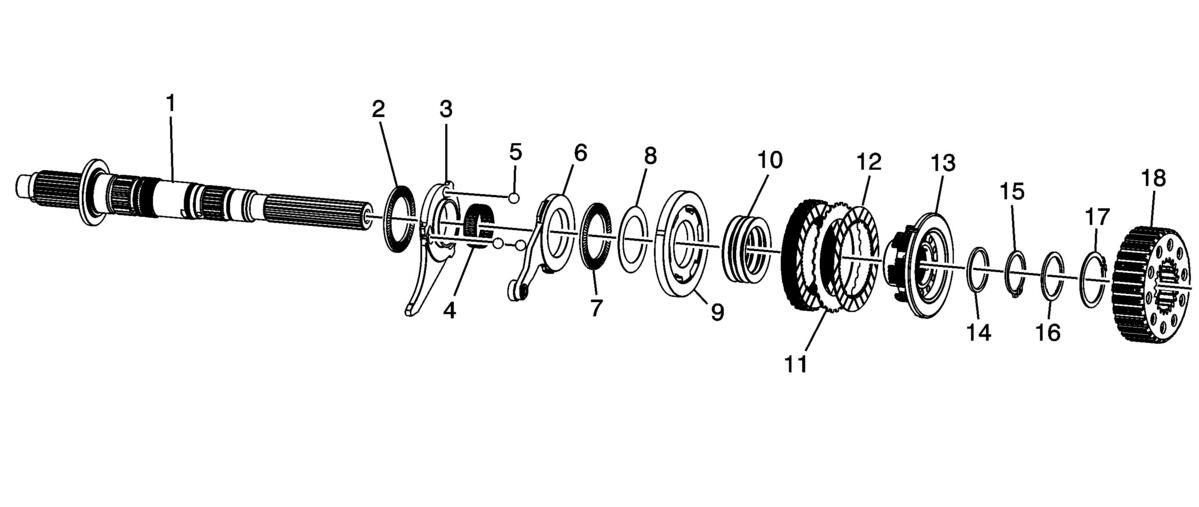

Clutch Components
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, and 2018 Chevrolet Suburban. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Transfer Case Rear Output Shaft |
| 2 | Transfer Case Control Actuator Lever Thrust Bearing Assembly |
| 3 | Transfer Case Control Lever |
| 4 | Transfer Case Control Actuator Lever Bearing Assembly |
| 5 | Transfer Case Control Actuator Lever Ball (Qty: 3) |
| 6 | Transfer Case Control Actuator Lever Assembly |
| 7 | Transfer Case Control Actuator Lever Thrust Bearing Assembly |
| 8 | Transfer Case Control Actuator Lever Washer |
| 9 | Transfer Case Four Wheel Drive Clutch Pressure - Apply - Plate |
| 10 | Transfer Case Four Wheel Drive Clutch Pressure Plate Spring (Qty: 4) |
| 11 | Transfer Case Four Wheel Drive Clutch Pressure - Steel - Plate (Qty: 7) |
| 12 | Transfer Case Four Wheel Drive Clutch Pressure - Friction - Plate (Qty: 8) |
| 13 | Transfer Case Four Wheel Drive Clutch Hub |
| 14 | Transfer Case Four Wheel Drive Clutch Shim |
| 15 | Transfer Case Two/Four Wheel Drive Clutch Retaining Ring |
| 16 | Transfer Case Front Output Shaft Drive Sprocket Spacer - Front |
| 17 | Transfer Case Four Wheel Drive Clutch Housing Retaining Ring |
| 18 | Transfer Case Four Wheel Drive Clutch Housing |
