Case Half Components
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, and 2018 Chevrolet Suburban. However, it is still accessible from the selected car via links, so may be relevant.

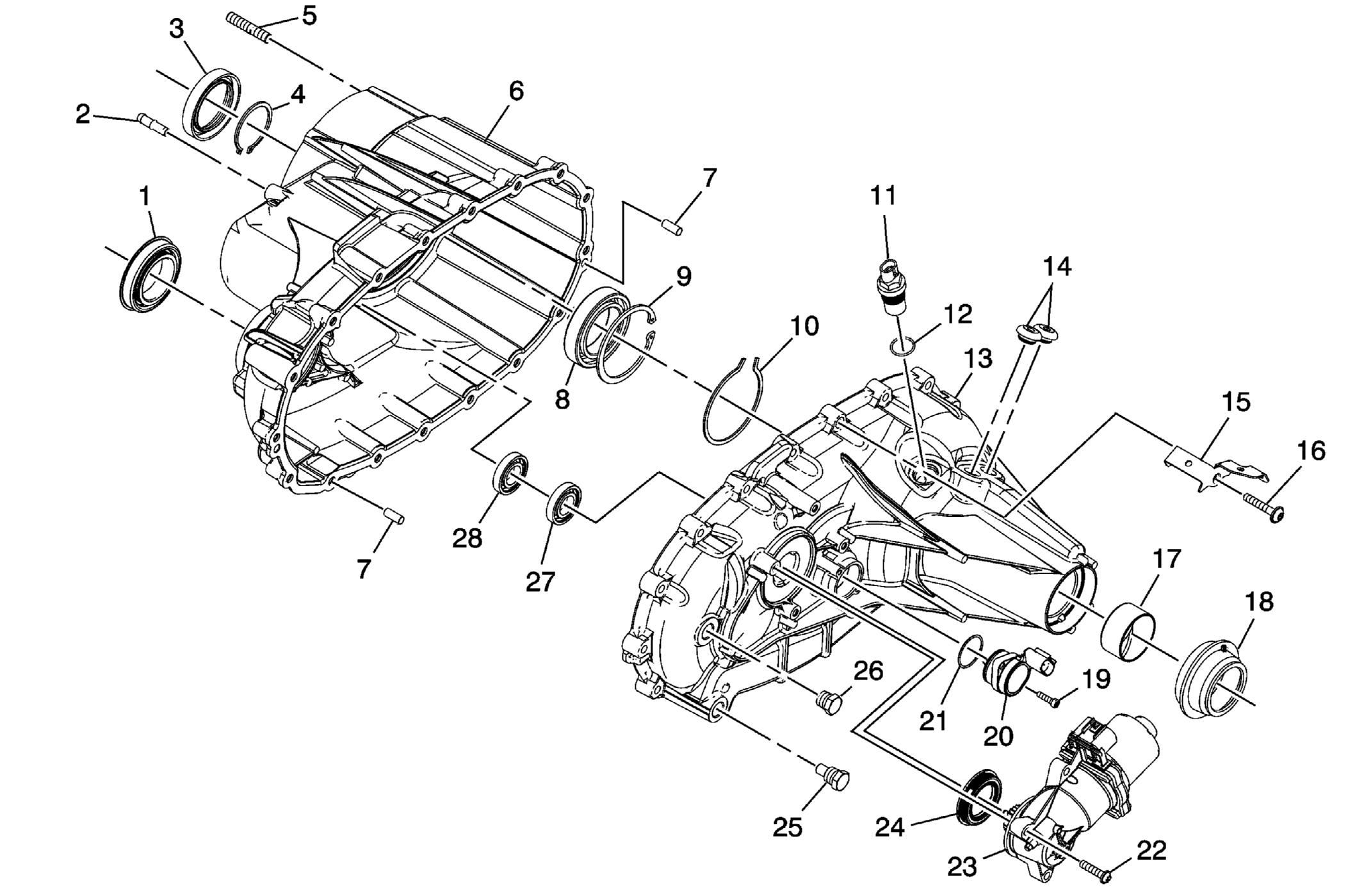

| Callout | Component Name |
|---|---|
| 1 | Transfer Case Front Output Shaft Seal |
| 2 | Transfer Case Vent |
| 3 | Transfer Case Input Shaft Seal |
| 4 | Transfer Case Input Shaft Bearing Outer Retaining Ring |
| 5 | Transfer Case Stud |
| 6 | Transfer Case Front Half |
| 7 | Transfer Case Half Locating Pin |
| 7 | Transfer Case Half Locating Pin |
| 8 | Transfer Case Input Shaft Bearing Assembly |
| 9 | Transfer Case Input Shaft Inner Retaining Ring |
| 10 | Transfer Case Rear Output Shaft Rear Bearing Outer Retaining Ring |
| 11 | Vehicle Speed Sensor Assembly |
| 12 | Vehicle Speed Sensor - O-Ring - Seal |
| 13 | Transfer Case Rear Half |
| 14 | Transfer Case Access Hole Plug |
| 15 | Transfer Case - Harness - Bracket |
| 16 | Transfer Case Half Bolt/Screw |
| 17 | Transfer Case Rear Output Shaft Bushing |
| 18 | Transfer Case Rear Output Shaft Seal |
| 19 | Transfer Case Actuator Shaft Position Sensor Bolt/Screw |
| 20 | Transfer Case Actuator Shaft Position Sensor Assembly |
| 21 | Transfer Case Actuator Shaft Position Sensor - O-Ring - Seal |
| 22 | Transfer Case Two/Four Wheel Drive Actuator Bolt/Screw |
| 23 | Transfer Case Two/Four Wheel Drive Actuator Assembly |
| 24 | Transfer Case Two/Four Wheel Drive Actuator Seal |
| 25 | Transfer Case Oil Drain Plug |
| 26 | Transfer Case Oil Fill Plug |
| 27 | Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Assembly |
| 28 | Transfer Case Four Wheel Drive Actuator Lever Shaft Bearing Assembly |
