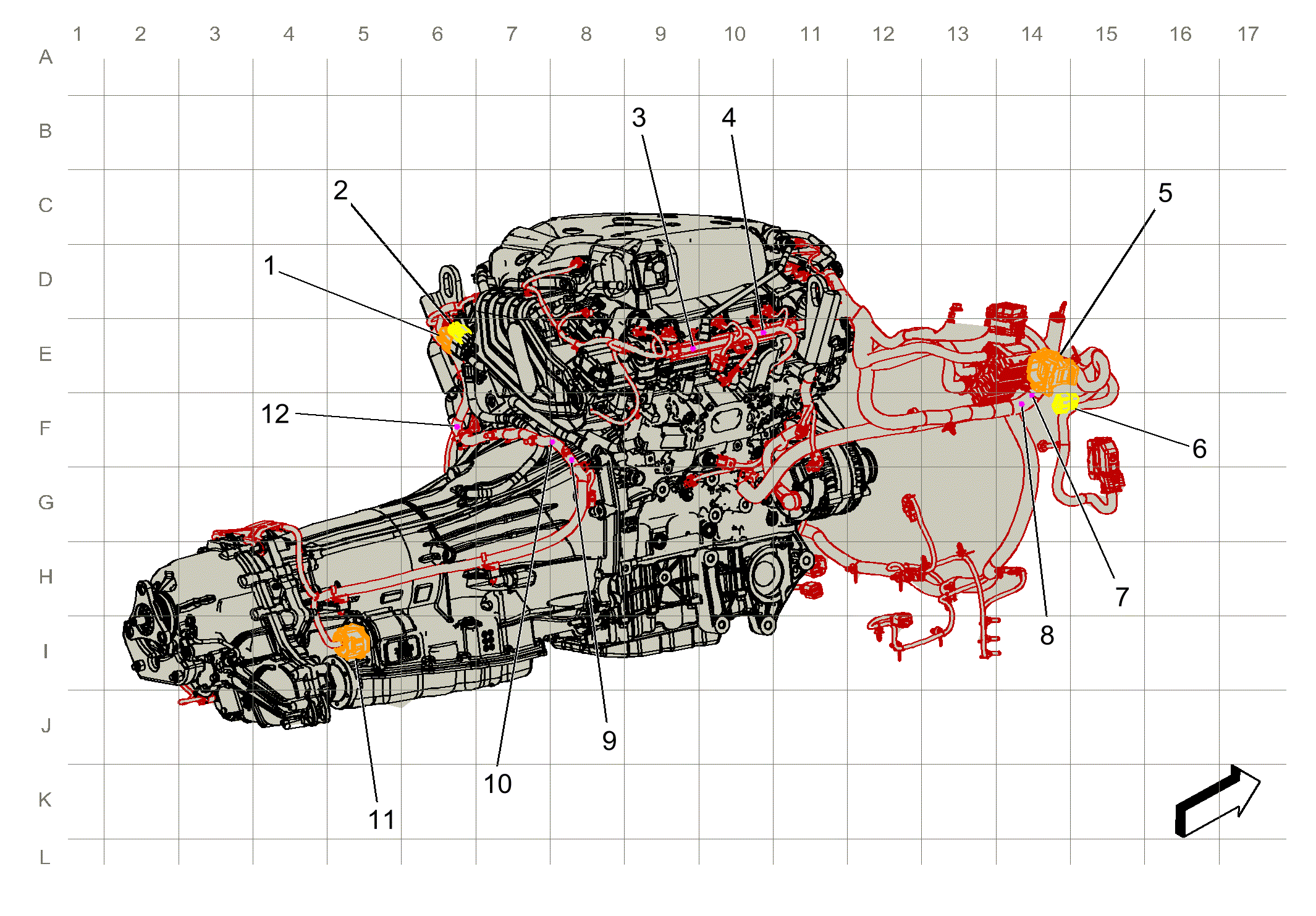

Engine Harness Routing - Right Rear (LGX+F46)

GM4517099Courtesy of GENERAL MOTORS COMPANY
Items
1. X161 Engine Harness to Bank 2 Fuel Rail Harness (12 Cavities) X161 Engine Harness to Bank 2 Fuel Rail Harness (LF3/LGX)
2. X160 Engine Harness to Bank 1 Fuel Rail Harness (6 Cavities) X160 Engine Harness to Bank 1 Fuel Rail Harness (LF3/LGX)
3. J137 Engine Harness
4. J132 Engine Harness
5. X150 Body Harness to Engine Harness (54 Cavities) X150 Body Harness to Engine Harness
6. X151 Engine Harness to Body Harness (6 Cavities) X151 Engine Harness to Body Harness (LGX/LTG)
7. J143 Engine Harness
8. J141 Engine Harness
9. J179 Engine Harness (LT4)
10. J178 Engine Harness (LT4)
11. X175 Engine Harness to Transmission Harness (30 Cavities) X175 Engine Harness to Transmission Harness (M5N)
12. J140 Engine Harness
