Rear Side Door Window Inside Sunshade Replacement

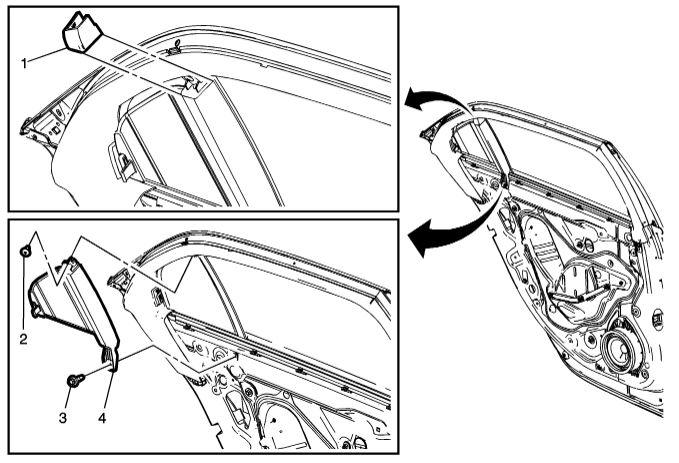

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the rear side door trim. Refer to Rear Side Door Trim Replacement . |
|
| 1 | Rear Side Door Window Inside Sunshade Bracket |
| 2 | Rear Side Door Window Inside Sunshade Hook Fastener
CAUTION:
Refer to Fastener Caution . Tighten 2.5 N.m (22 lb in) |
| 3 | Rear Side Door Window Inside Sunshade Fastener Tighten 2.5 N.m (22 lb in) |
| 4 | Rear Side Door Window Inside Sunshade Assembly
NOTE:
Sunshade assembly secures to door with integral tab. Use care when releasing the hook feature at the top portion of the sunshade. |
