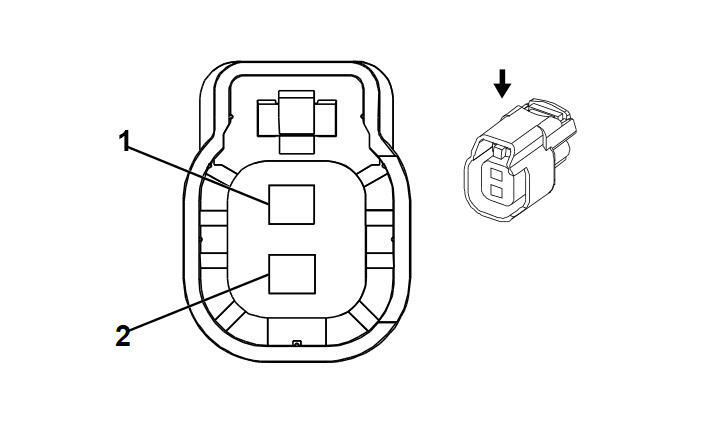

Q13 Evaporative Emission Vent Solenoid Valve (-HP9)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-14 (GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| I | Not Required | J-35616-14 (GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - 0.5 |
GN WH |
3726 1310 |
Diurnal Control Valve (DCV) Ground EVAP Canister Vent Solenoid Control |
I I |
HP9 -HP9 |
| 2 | - 0.5 |
RD/BU RD/GN |
840 2440 |
Battery Positive Voltage Battery Positive Voltage |
I I |
HP9 -HP9 |
