Access Hole Plugs, Fill and Drain Plug, Vent, 2/4 Wheel Drive Actuator, Actuator Shaft Position Sensor, and Vehicle Speed Sensor Removal
WARNING: This page is about a different variant/trim than selected.

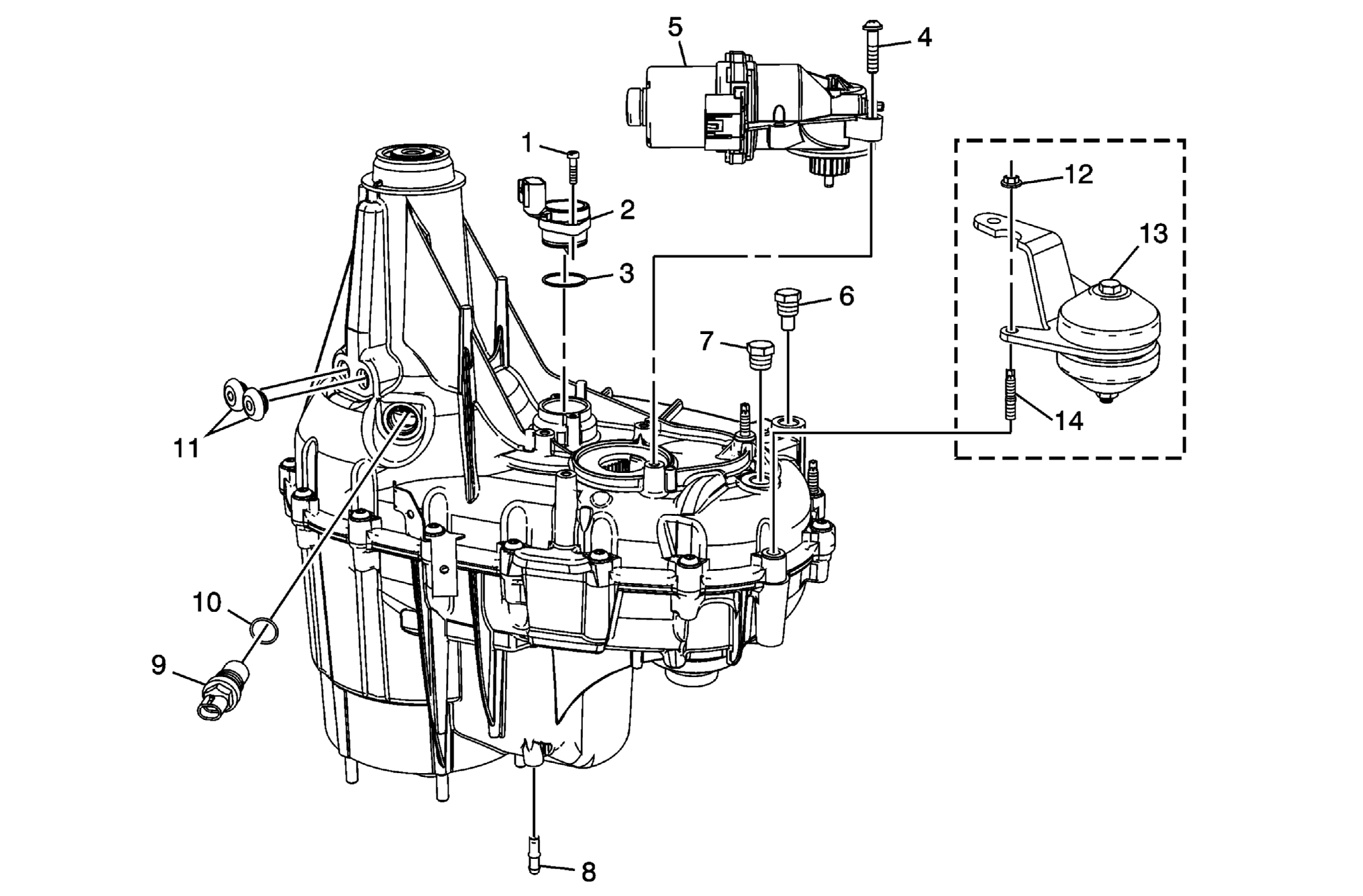

Fig 1: Access Hole Plugs, Fill and Drain Plug, Vent, 2/4 Wheel Drive Actuator, Actuator Shaft Position Sensor and Vehicle Speed Sensor
Access Hole Plugs, Fill and Drain Plug, Vent, 2/4 Wheel Drive Actuator, Actuator Shaft Position Sensor, and Vehicle Speed Sensor Removal
| Callout | Component Name |
|---|---|
| 1 | Transfer Case Actuator Shaft Position Sensor Bolt/Screw |
| 2 | Transfer Case Actuator Shaft Position Sensor Assembly |
| 3 | Transfer Case Actuator Shaft Position Sensor O-Ring Seal |
| 4 | Transfer Case Two/Four Wheel Drive Actuator Bolt/Screw |
| 5 | Transfer Case Two/Four Wheel Drive Actuator Assembly |
| 6 | Transfer Case Oil Drain Plug |
| 7 | Transfer Case Oil Fill Plug |
| 8 | Transfer Case Vent
NOTE:
Remove ONLY if the vent pipe is damaged. |
| 9 | Vehicle Speed Sensor Assembly |
| 10 | Vehicle Speed Sensor O-Ring Seal |
| 11 | Transfer Case Access Hole Plugs (Qty: 2) |
| 12 | Transfer Case Vibration Dampener Nut - Model Dependent
NOTE:
During nut removal if the stud rotates, use a second tool to retain the stud. |
| 13 | Transfer Case Vibration Dampener - Model Dependent |
| 14 | Transfer Case Vibration Dampener Stud - Model Dependent
NOTE:
Note the location and length of the studs for reassembly. |
