Magna Heavy Duty NQF/NQG/NQH - First Design
WARNING: This page is about a different variant/trim than selected.
NOTE:
2007-10 MY Heavy Duty NQF transfer case assemblies were only produced with first-design content. Service 2007-10 MY Heavy Duty NQG transfer case service assemblies may contain either first or second design content.

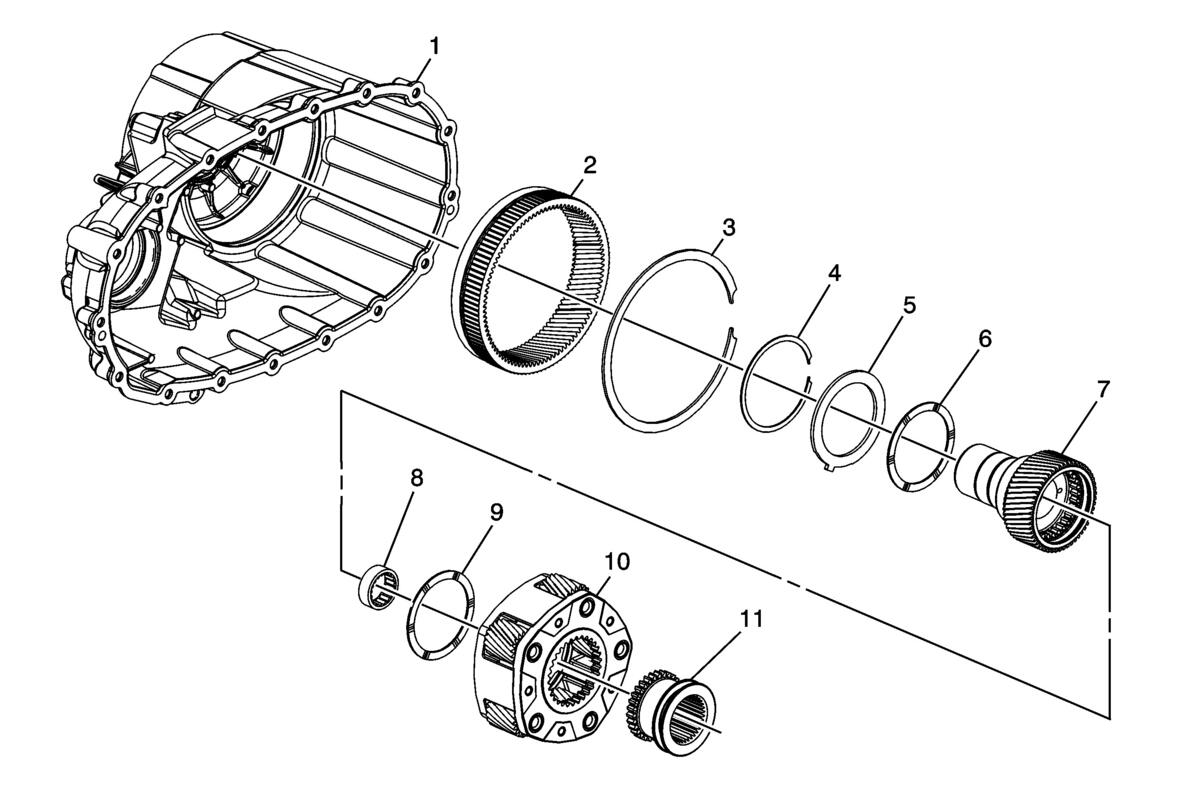

| Magna Heavy Duty NQF/NQG/NQH - First Design | |||
|---|---|---|---|
| Callout | Description | GM PN | Service Usage |
| 1 | Front Case Half Assembly w/gear (2) and ring (3) | 19257420 | 2011-13 NQF |
| 1 | Front Case Half Assembly w/gear (2) and ring (3) | 19133000 | 2007-10 NQG |
| 1 | Front Case Half Assembly w/gear (2) and ring (3) | 19259038 | 2011-13 NQG |
| 1 | Front Case Half Assembly w/gear (2) and ring (3) | 19132998 | 2007-13 NQH |
| 2 | High/Low Internal Gear - Not serviceable - part of case assembly | NO/PN | NQF/NQG/NQH |
| 3 | High/Low Internal Gear Retaining Ring | 19133009 | NQF/NQG/NQH |
| 4 | High/Low Planetary Carrier Retaining Ring | 19132997 | NQF/NQG/NQH |
| 5 | High/Low Locking Plate - Single tab design | 19132996 | NQF/NQG/NQH |
| 6 | Thrust Washer - No tab design - Front | 19132995 | NQF/NQG/NQH |
| 7 | Input Shaft Assembly w/pilot bearing | 19132979 | NQH w/MYD |
| 07-10 MY NQF/NQG w/MYD and MW7 | |||
| 7 | Input Shaft Assembly - w/pilot bearing | 19257419 | 2007-13 NQF/NQG w/MYD |
| 7 | Input Shaft Assembly - w/pilot bearing | 19259039 | 2011-13 NQF/NQG w/MW7 |
| 8 | Pilot Bearing | 19259040 | 2011-13 MY NQF/NQG w/MW7 |
| 8 | Pilot Bearing | 19132984 | 2007-10 MY NQF/NQG/NQH - w/ MW7 / MYD |
| 2007-13 NQH w/MYD | |||
| 2011-13 NQF/NQG w/ MYD | |||
| 9 | Thrust Washer - No tab design - Rear | 19132995 | NQG/NQH |
| 2011-13 NQF | |||
| 10 | High/Low Planetary Carrier Assembly - Five pinion design | 19132987 | NQG/NQH |
| 2011-13 NQF | |||
| 11 | High/Low Clutch | 19260067 | NQG/NQH |
| 2011-13 NQF | |||
