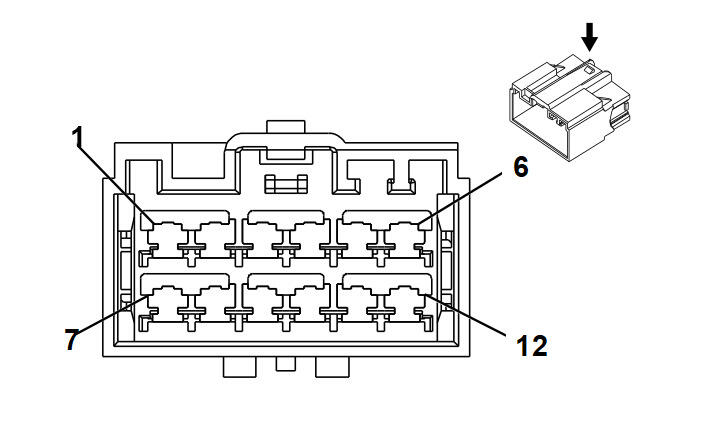

X305 Instrument Panel Harness to Instrument Panel Extension Harness
Connector Part Information
|
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575839 | J-35616-35 (VT) | J-38125-11A | 7116-4110-02 | Yazaki 9 | E | C |
| II | 19301761 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| III | 19368264 | J-35616-35 (VT) | J-38125-11A | 7116-4112-02 | Yazaki 9 | C | D |
| IV | 19368264 | J-35616-35 (VT) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| V | Not Required | J-35616-5 (PU) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | - | - | - | - | - | Not Occupied | 1 | - | - | - | - | - |
| 2 | 0.75 1.5 |
BK BK |
5683 5683 |
II IV |
D07+KI5 D09+KI5 |
120 V AC Phase A 120 V AC Phase A |
2 | 1.5 | BK | 5683 | V | - |
| 3 - 5 | - | - | - | - | - | Not Occupied | 3 - 5 | - | - | - | - | - |
| 6 | 2.5 | RD/GY | 4140 | III | - | Battery Positive Voltage | 6 | 2.5 | RD/GY | 4140 | V | - |
| 7 | 0.75 1.5 |
RD RD |
5684 5684 |
II IV |
D07+KI5 D09+KI5 |
120 V AC Phase B 120 V AC Phase B |
7 | 1.5 | RD | 5684 | V | - |
| 8 - 9 | - | - | - | - | - | Not Occupied | 8 - 9 | - | - | - | - | - |
| 10 | 0.5 | BARE | 514 | I | - | Low Reference | 10 | 0.35 | BARE | 514 | V | - |
| 11 | 2.5 | BK | 1050 | III | - | Ground | 11 | 2.5 | BK | 1050 | V | - |
| 12 | 0.35 | BU/BN | 6807 | I | - | DC To AC Inverter Control | 12 | 0.35 | BU/BN | 6807 | V | - |
