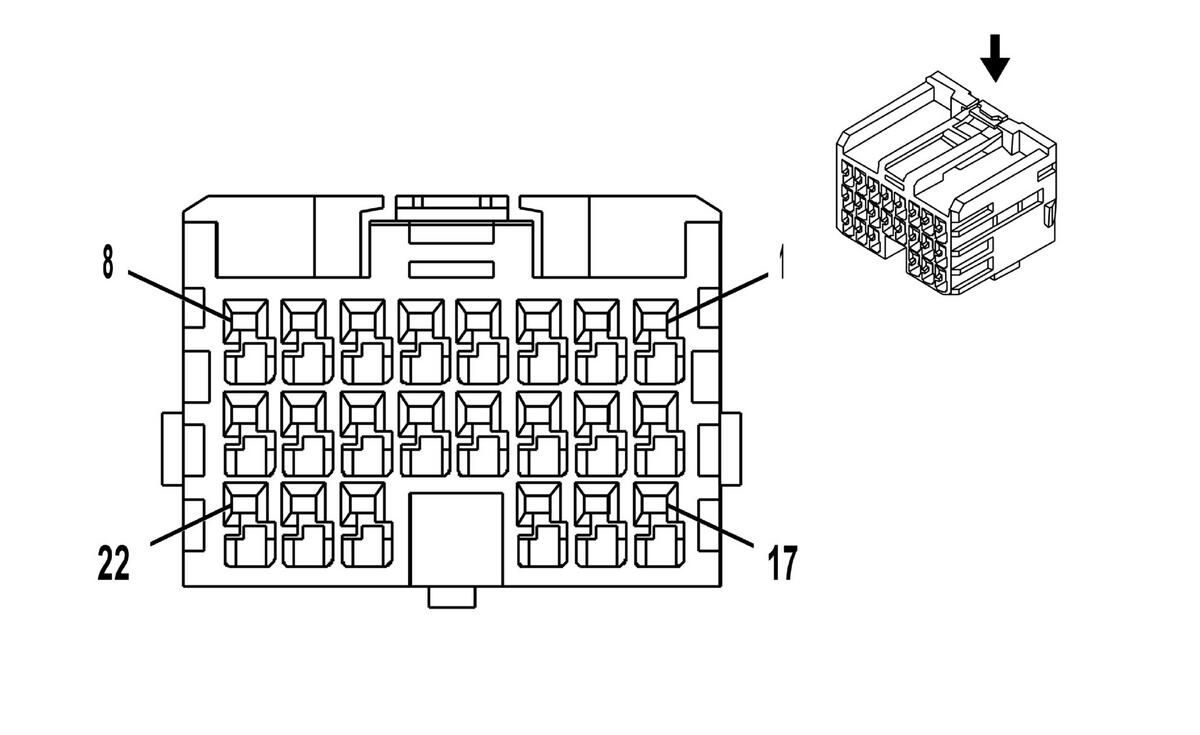

X510 Driver Door Harness to Driver Outside Rearview Mirror Harness
|
|
- |
Connector Part Information
- Harness Type: Driver Door
- OEM Connector: 33100834
- Service Connector: Service by Harness - See Part Catalog
- Description: 22-Way F 0.64 Series (BK)
|
Connector Part Information
- Harness Type: Driver Outside Rearview Mirror
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 22-Way M
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-65B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.35 |
GY/GN |
5996 |
I |
DNP/DWR |
Driver Outside Rear View Mirror Puddle Lamp Control |
1 |
0.35 |
GY/GN |
5996 |
II |
DNP/DWR |
| 2 |
0.35 |
YE/WH |
1690 |
I |
- |
Automatic Day/Night Mirror Signal |
2 |
0.35 |
YE/WH |
1690 |
II |
- |
| 3 |
0.35 |
BK/BN |
3393 |
I |
- |
Driver Mirror Position Sensor Low Reference |
3 |
0.35 |
BK/BN |
3393 |
II |
- |
| 4 |
0.35 |
WH/GN |
2628 |
I |
- |
Left Side Vision Camera Video Signal (+) |
4 |
0.35 |
WH/GN |
2628 |
II |
- |
| 5 |
0.35 |
WH/BN |
6201 |
I |
- |
Camera Control |
5 |
0.35 |
WH/BN |
6201 |
II |
- |
| 6 |
0.35 |
BN/BK |
6202 |
I |
UVH |
Camera Ground |
6 |
0.35 |
BN/BK |
6202 |
II |
UVH |
| 7 |
0.5 |
GY/WH |
3411 |
I |
DNP/DWR |
Driver Mirror Motor Fold Out Control |
7 |
0.5 |
GY/WH |
3411 |
II |
DNP/DWR |
| 8 |
0.5 |
BK |
2150 |
I |
- |
Ground |
8 |
0.5 |
BK |
2150 |
II |
- |
| 9 |
0.35 |
WH/YE |
3395 |
I |
- |
Driver Mirror Position Sensor Left (-) Right (+) Signal |
9 |
0.35 |
WH/YE |
3395 |
II |
- |
| 10 |
0.5 |
BN/YE |
2267 |
I |
- |
Mirror Heating Element Control |
10 |
0.5 |
BN/YE |
2267 |
II |
- |
| 11 |
0.35 |
VT/BU |
3390 |
I |
- |
Driver Mirror Motor Up (+) Down (-) Control |
11 |
0.35 |
VT/BU |
3390 |
II |
- |
| 12 |
0.5 |
BARE |
2624 |
I |
- |
Left Side Vision Camera Video Drain Wire |
12 |
0.5 |
BARE |
2624 |
II |
- |
| 13 |
0.35 |
GY/GN |
2625 |
I |
- |
Left Side Vision Camera Video Signal (-) |
13 |
0.35 |
GY/GN |
2625 |
II |
- |
| 14 |
0.35 |
BN/BK |
3389 |
I |
- |
Driver Mirror Motor Right (+) Left (-) Control |
14 |
0.35 |
BN/BK |
3389 |
II |
- |
| 15 |
0.5 |
BK |
2150 |
I |
- |
Ground |
15 |
0.5 |
BK |
2150 |
II |
- |
| 16 |
0.35 |
YE/BN |
3391 |
I |
- |
Driver Mirror Motor Common Control |
16 |
0.35 |
YE/BN |
3391 |
II |
- |
| 17 |
0.5 |
BU/WH |
1314 |
I |
- |
Left Front Turn Signal Lamp Control |
17 |
0.5 |
BU/WH |
1314 |
II |
- |
| 18 |
0.35 |
GY/BN |
3394 |
I |
- |
Driver Mirror Position Sensor Up (+) Down (-) Signal |
18 |
0.35 |
GY/BN |
3394 |
II |
- |
| 19 |
0.35 |
GY/YE |
5853 |
I |
UFG |
Driver Side Object Detection LED Signal 1 |
19 |
0.35 |
GY/YE |
5853 |
II |
UFG |
| 20 |
0.35 |
BK/YE |
1691 |
I |
- |
Automatic Day/Night Mirror Low Reference |
20 |
0.35 |
BK/YE |
1691 |
II |
- |
| 21 |
0.35 |
VT/RD |
3392 |
I |
- |
Driver Mirror Position Sensor 5V Reference |
21 |
0.35 |
VT/RD |
3392 |
II |
- |
| 22 |
0.5 |
BU/GN |
3412 |
I |
DNP/DWR |
Driver Mirror Motor Fold In Control |
22 |
0.5 |
BU/GN |
3412 |
II |
DNP/DWR |
