X500 Driver Door Harness to Body Harness

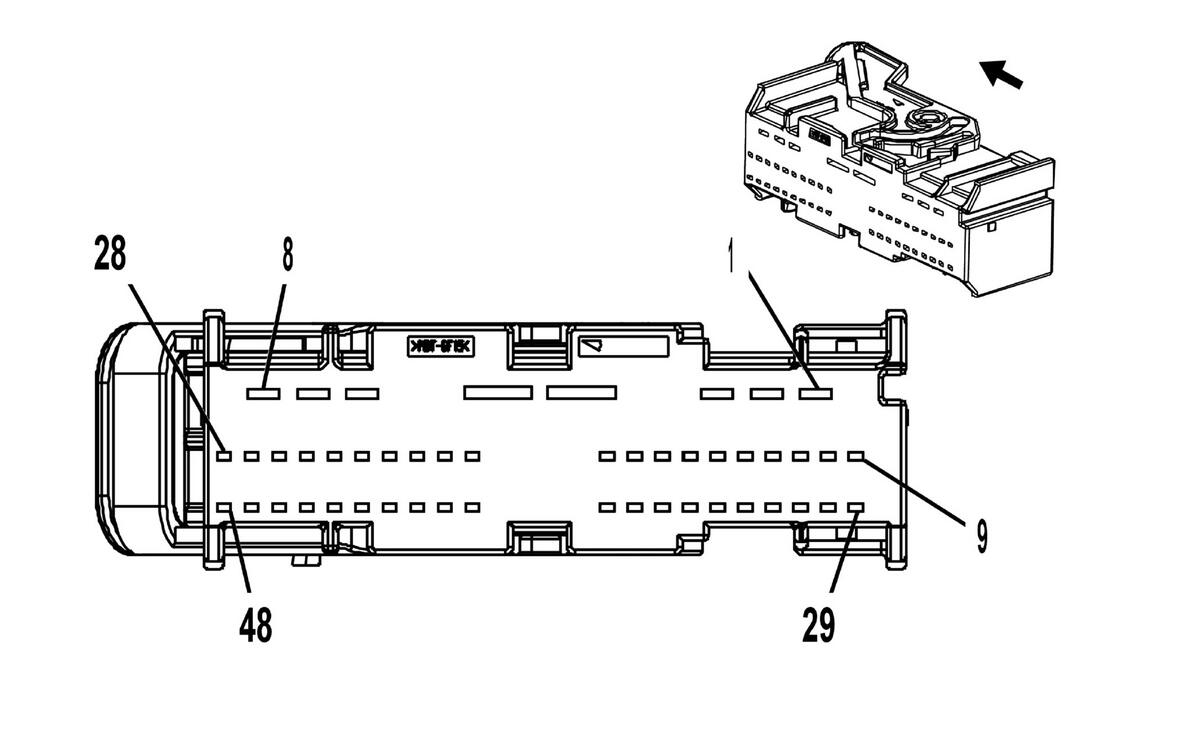

Connector Part Information
|

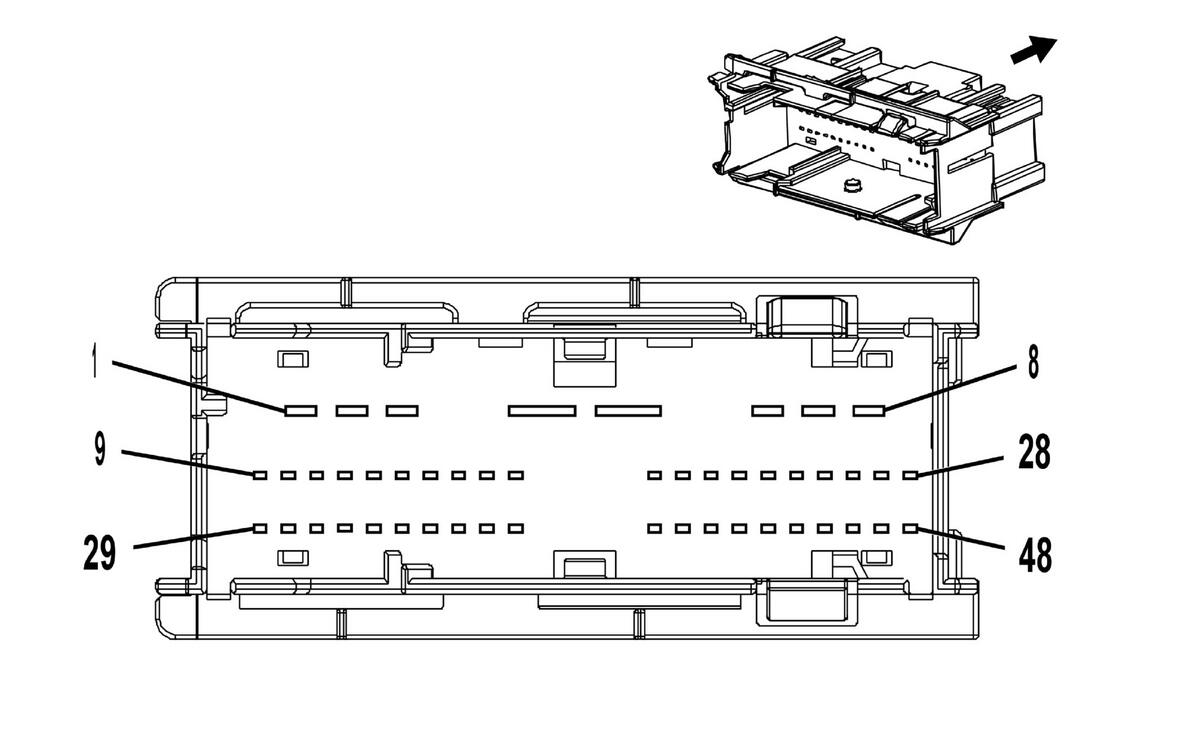

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-16 (LT GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | Not Required | J-35616-35 (VT) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| III | Not Required | J-35616-42 (RD) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| IV | 13575823 | J-35616-5 (PU) | J-38125-11A | 7114-4110-02 | Yazaki 9 | E | C |
| V | 13575823 | J-35616-5 (PU) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VI | 13575824 | J-35616-5 (PU) | J-38125-11A | 7114-4112-02 | Yazaki 9 | C | D |
| VII | 13575824 | J-35616-5 (PU) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| VIII | 13580023 | J-35616-43 (RD) | J-38125-11A | 7114-4122-02 | Yazaki 9 | A | B |
| IX | 19329830 | J-35616-17 (LT GN) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.35 | GN/YE | 6134 | II | - | Local Interconnect Network Serial Data Bus 3 | 1 | 0.35 | GN/YE | 6134 | IV | - |
| 2 | 2.5 | RD/BU | 1842 | II | - | Battery Positive Voltage Battery Positive Voltage |
2 | 2.5 | RD/BU | 1842 | VI | - |
| 3 | 0.35 0.5 |
VT/BU GY/BK |
6189 6113 |
II II |
-TL9-TC2 TL9/TC2 |
Lift Glass/Rear Compartment Lid Interior Release Signal Rear Lift Gate Open/Close Switch Signal |
3 | 0.13 0.35 |
VT GY/BK |
6189 6113 |
V IV |
-TL9-TC2 TL9/TC2 |
| 4 | - | - | - | - | - | Not Occupied | 4 | - | - | - | - | - |
| 5 | 2.5 | BK | 2150 | III | - | Ground Ground |
5 | 4 | BK | 2150 | VIII | - |
| 6 | - | - | - | - | - | Not Occupied | 6 | - | - | - | - | - |
| 7 | 0.75 | BN/BU | 118 | II | - | Left Front Speaker Signal (-) 1 | 7 | 1 1.5 |
BN/BU BN/BU |
118 118 |
VII VII |
UQH UQA/UQS |
| 8 | 0.75 | BU | 201 | II | - | Left Front Speaker Control (+) 1 | 8 | 1 1.5 |
BU BU |
201 201 |
VII VII |
UQH UQA/UQS |
| 9 | - | - | - | - | - | Not Occupied | 9 | - | - | - | - | - |
| 10 | 0.35 | YE/WH | 1690 | I | - | Automatic Day/Night Mirror Signal | 10 | 0.35 | YE/WH | 1690 | IX | - |
| 11 | - | - | - | - | - | Not Occupied | 11 | - | - | - | - | - |
| 12 | 0.5 | GY | 157 | I | - | Interior Lamp Control | 12 | 0.5 | GY | 157 | IX | - |
| 13 | 0.35 | WH | 3574 | I | - | Driver Door Open Switch Signal | 13 | 0.35 | WH | 3574 | IX | - |
| 14 - 15 | - | - | - | - | - | Not Occupied | 14 - 15 | - | - | - | - | - |
| 16 | 0.5 | BU/GN | 7530 | I | - | Local Interconnect Network Serial Data Bus 8 | 16 | 0.35 | GN/WH | 7530 | IX | - |
| 17 | 0.35 | BN/WH | 781 | I | - | Driver Door Lock Switch Unlock Signal | 17 | 0.35 | WH | 781 | IX | - |
| 18 | 0.35 | BU/GN | 614 | I | - | Memory Seat Switch Set Signal | 18 | 0.35 | BU/GN | 614 | IX | - |
| 19 | 0.35 | BK/BU | 5978 | I | - | Memory Switch Low Reference | 19 | 0.35 | BK/BU | 5978 | IX | - |
| 20 | 0.35 | WH | 615 | I | - | Memory Seat Switch Signal 1 | 20 | 0.35 | WH | 615 | IX | - |
| 21 | 0.35 | BN | 780 | I | - | Driver Door Lock Switch Lock Signal | 21 | 0.35 | BN | 780 | IX | - |
| 22 | 0.75 | WH | 5911 | I | - | Door Lock Actuator Lock Control 2 Door Lock Actuator Lock Control 2 |
22 | 0.75 | GY | 5911 | IX | - |
| 23 | 0.75 | BN/YE | 294 | I | - | Door Lock Actuator Unlock Control | 23 | 0.75 | BN/YE | 294 | IX | - |
| 24 | 0.75 | BN | 5910 | I | UTT | Door Double Lock Actuator Lock Control | 24 | 0.75 | BN | 5910 | IX | UTT |
| 25 | 0.5 | RD/VT | 1940 | I | - | Battery Positive Voltage | 25 | 0.5 | RD/VT | 1940 | IX | - |
| 26 | 0.35 | BK/YE | 1691 | I | - | Automatic Day/Night Mirror Low Reference | 26 | 0.35 | BK/YE | 1691 | IX | - |
| 27 | 0.5 | OG/GN | 2132 | I | - | Left Front Side Impact Sensing Module Signal | 27 | 0.5 | OG/GN | 2132 | IX | - |
| 28 | 0.5 | BK/OG | 6628 | I | - | Left Front Side Impact Sensing Module Low Reference | 28 | 0.5 | BK/OG | 6628 | IX | - |
| 29 | - | - | - | - | - | Not Occupied | 29 | - | - | - | - | - |
| 30 | 0.35 | YE | 6817 | I | - | LED Backlight Dimming Control | 30 | 0.35 | YE | 6817 | IX | - |
| 31 | - | - | - | - | - | Not Occupied | 31 | - | - | - | - | - |
| 32 | 0.35 | WH/YE | 7557 | I | - | LED Ambient Lighting Control 1 | 32 | 0.35 | WH/YE | 7557 | IX | - |
| 33 | 0.5 | BU/WH | 1314 | I | - | Left Front Turn Signal Lamp Control | 33 | 0.5 | BU/WH | 1314 | IX | - |
| 34 | 0.5 | BARE | 2624 | I | - | Left Side Vision Camera Video Drain Wire | 34 | 0.35 | BARE | 2624 | IX | UVH |
| 35 | 0.35 | WH/GN | 2628 | I | UVH | Left Side Vision Camera Video Signal (+) | 35 | 0.35 | WH/GN | 2628 | IX | UVH |
| 36 | 0.35 | GY/GN | 2625 | I | UVH | Left Side Vision Camera Video Signal (-) | 36 | 0.35 | GY/GN | 2625 | IX | UVH |
| 37 | 0.35 | WH/BN | 6201 | I | UVH | Camera Control | 37 | 0.35 | WH/BN | 6201 | IX | UVH |
| 38 | 0.35 | GY/GN | 5996 | I | - | Driver Outside Rear View Mirror Puddle Lamp Control | 38 | 0.35 | GY/GN | 5996 | IX | - |
| 39 | 0.35 | WH/BK | 3570 | I | - | Driver Door Handle Switch Signal | 39 | 0.35 | D-GN/WH | 3570 | IX | - |
| 40 | 0.35 | GY/YE | 5853 | I | UKC | Driver Side Object Detection LED Signal 1 | 40 | 0.35 | GY/YE | 5853 | IX | UKC |
| 41 | 0.5 | BN/YE | 2267 | I | - | Mirror Heating Element Control | 41 | 0.5 | BN/YE | 2267 | IX | - |
| 42 | 0.35 | GN/GY | 3758 | I | - | Local Interconnect Network Serial Data Bus 13 | 42 | 0.35 | GN/GY | 3758 | IX | - |
| 43 | 0.35 | BN/BK | 6202 | I | UVH | Camera Ground | 43 | 0.35 | BN/BK | 6202 | IX | UVH |
| 44 | - | - | - | - | - | Refuel Request Switch Signal | 44 | 0.5 | BN/WH | 3827 | IX | - |
| 45 | - | - | - | - | - | Fuel Door Release Switch Signal | 45 | 0.5 | GY/WH | 1447 | IX | - |
| 46 - 48 | - | - | - | - | - | Not Occupied | 46 - 48 | - | - | - | - | - |
