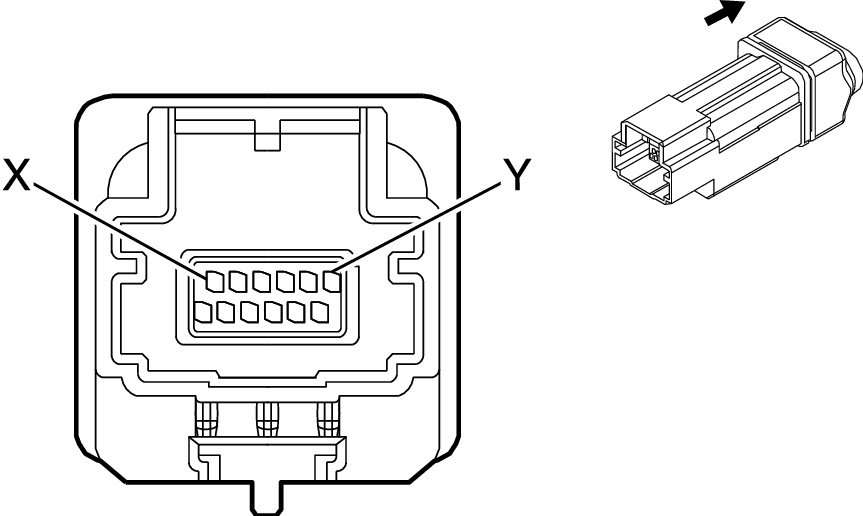

X262 Floor Console USB Harness to Body USB Harness (UWG)
|
|
|
Connector Part Information
- Harness Type: Floor Console USB
- OEM Connector: 13581657
- Service Connector: Service by Cable Assembly - See Part Catalog
- Description: 12-Way F 2.0 HSAL-2 Series (BK)
|
Connector Part Information
- Harness Type: Body USB
- OEM Connector: 13581658
- Service Connector: Service by Cable Assembly - See Part Catalog
- Description: 12-Way M 2.0 HSAL-2 Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
No Tool Required |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| - |
- |
USB |
- |
I |
- |
USB Serial Data |
- |
- |
USB |
- |
I |
- |
