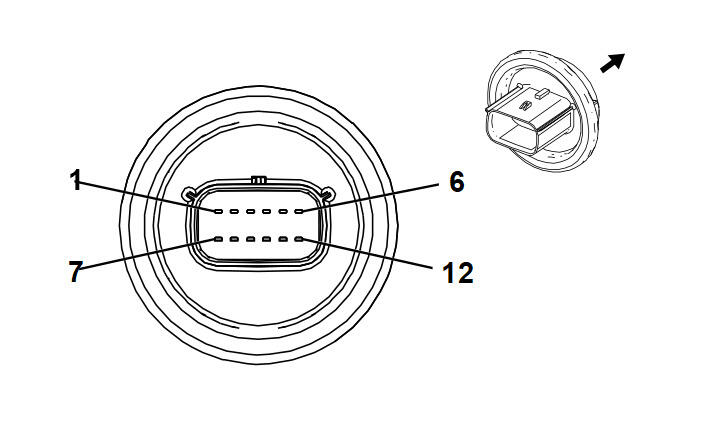

X110 Forward Lamp Harness to Left Headlamp Harness
|
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 13528600
- Service Connector: 13503528
- Description: 12-Way F 1.5 Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Left Headlamp
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 12-Way M
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575808 |
J-35616-2A (GY) |
J-38125-217 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575868 |
J-35616-2A (GY) |
J-38125-217 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
Not Required |
J-35616-3 (GY) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
1 |
BK/WH |
550 |
I |
- |
Ground |
1 |
1 |
BK/WH |
550 |
III |
- |
| 2 |
0.5 |
YE |
712 |
II |
- |
Left Headlamp Low Beam Control |
2 |
0.5 |
YE |
712 |
III |
- |
| 3 |
0.5 |
WH |
711 |
II |
- |
Left Headlamp High Beam Control |
3 |
0.5 |
WH |
711 |
III |
- |
| 4 |
0.5 |
BK |
550 |
II |
- |
Ground |
4 |
0.5 |
BK |
550 |
III |
- |
| 5 |
- |
- |
- |
- |
- |
Not Occupied |
5 |
- |
- |
- |
- |
- |
| 6 |
0.5 |
BU/WH |
1314 |
II |
- |
Left Front Turn Signal Lamp Control |
6 |
0.5 |
BU/WH |
1314 |
III |
- |
| 7 |
0.5 |
GY/BU |
7538 |
II |
- |
Left Front DRL Control |
7 |
0.5 |
GY/BU |
7538 |
III |
- |
| 8 |
0.5 |
VT/BK |
6568 |
II |
- |
Front Turn Lamp Feedback Signal |
8 |
0.5 |
VT/BK |
6568 |
III |
- |
| 9 |
0.5 |
BK |
550 |
II |
TR7 |
Ground |
9 |
0.5 |
BK |
550 |
III |
TR7 |
| 10 |
0.75 |
VT/GY |
139 |
I |
- |
Run/Crank Ignition 1 Voltage |
10 |
0.75 |
VT/GY |
139 |
III |
- |
| 11 |
0.35 |
GN/BN |
7529 |
II |
TR7 |
Local Interconnect Network Serial Data Bus 7 |
11 |
0.35 |
GN/BN |
7529 |
III |
TR7 |
| 12 |
- |
- |
- |
- |
- |
Not Occupied |
12 |
- |
- |
- |
- |
- |
