Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LGW/LGX)
|
|

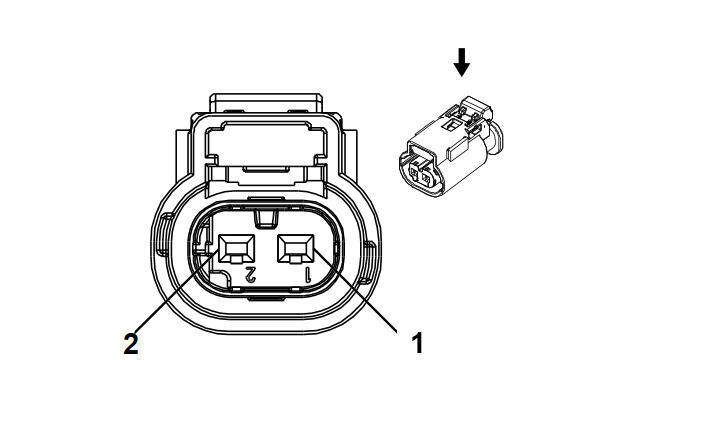

Connector Part Information
- Harness Type: Engine
- OEM Connector: 13735325
- Service Connector: 13587325
- Description: 2-Way F 1.2 Multilock Series, Sealed (L-GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-16 (LT GN) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
VT/BU |
5293 |
Powertrain Main Relay Fused Supply 4 |
I |
- |
| 2 |
0.5 |
BU |
5491 |
Cylinder Shutoff Solenoid Control 1 |
I |
- |
