F14DA, F15DA, F16DA, F17DA, F18DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA and F26DA Fuses

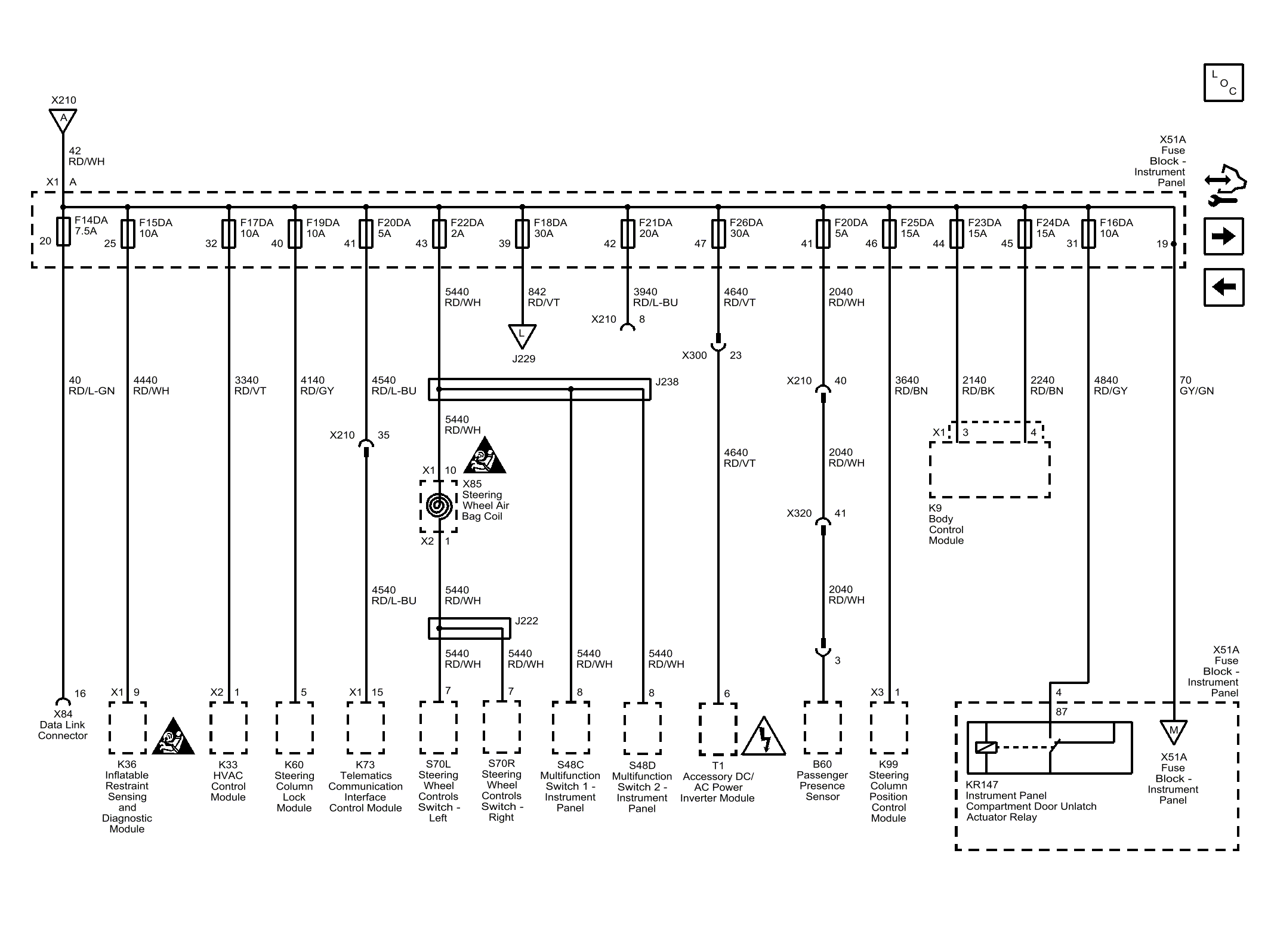

Fig 1: F14DA, F15DA, F16DA, F17DA, F18DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA and F26DA Fuses
| Callout | Component Name |
|---|---|
| 42 | Battery Positive Voltage |
| 42 RD/WH | 42 RD/WH |
| CAV 20 | 20 |
| CAV 25 | 25 |
| CAV 41 | 41 |
| CAV 32 | 32 |
| CAV 40 | 40 |
| CAV 43 | 43 |
| CAV 42 | 42 |
| CAV 47 | 47 |
| CAV 41 | 41 |
| CAV 46 | 46 |
| CAV 44 | 44 |
| CAV 45 | 45 |
| CAV 31 | 31 |
| 40 | Battery Positive Voltage |
| 40 RD/L-GN | 40 RD/L-GN |
| CAV 16 | 16 |
| 4440 | Battery Positive Voltage |
| 4440 RD/WH | 4440 RD/WH |
| CAV 9 | 9 |
| CONN X1 | X1 |
| 4540 | Battery Positive Voltage |
| 4540 RD/L-BU | 4540 RD/L-BU |
| 3340 | Battery Positive Voltage |
| 3340 RD/VT | 3340 RD/VT |
| CAV 1 | 1 |
| CONN X2 | X2 |
| 4140 | Battery Positive Voltage |
| 4140 RD/GY | 4140 RD/GY |
| CAV 5 | 5 |
| 5440 | Battery Positive Voltage |
| 5440 RD/WH | 5440 RD/WH |
| CAV 10 | 10 |
| CONN X1 | X1 |
| 5440 RD/WH | 5440 RD/WH |
| 5440 RD/WH | 5440 RD/WH |
| CAV 7 | 7 |
| CAV 1 | 1 |
| CONN X2 | X2 |
| 5440 RD/WH | 5440 RD/WH |
| 5440 RD/WH | 5440 RD/WH |
| CAV 7 | 7 |
| 5440 RD/WH | 5440 RD/WH |
| CAV 8 | 8 |
| 4640 | Battery Positive Voltage |
| 4640 RD/VT | 4640 RD/VT |
| CAV 6 | 6 |
| 4640 RD/VT | 4640 RD/VT |
| 2040 | Battery Positive Voltage |
| 2040 RD/WH | 2040 RD/WH |
| 2040 RD/WH | 2040 RD/WH |
| 2040 RD/WH | 2040 RD/WH |
| 3640 | Battery Positive Voltage |
| 3640 RD/BN | 3640 RD/BN |
| CAV 1 | 1 |
| CONN X3 | X3 |
| 2140 | Battery Positive Voltage |
| 2140 RD/BK | 2140 RD/BK |
| 2240 | Battery Positive Voltage |
| 2240 RD/BN | 2240 RD/BN |
| 4840 | Battery Positive Voltage |
| 4840 RD/GY | 4840 RD/GY |
| CAV 87 | 87 |
| 70 | RAP Relay Switch Supply Voltage |
| 70 GY/GN | 70 GY/GN |
| 5440 RD/WH | 5440 RD/WH |
| CAV 8 | 8 |
| CAV 23 | 23 |
| CAV 40 | 40 |
| CAV 41 | 41 |
| CAV 3 | 3 |
| CONN X210 | X210 |
| CAV 19 | 19 |
| CAV A | A |
| CONN X1 | X1 |
| CAV 4 | 4 |
| CAV 4 | 4 |
| CAV 3 | 3 |
| CONN X1 | X1 |
| CAV 39 | 39 |
| 842 | Battery Positive Voltage |
| 842 RD/VT | 842 RD/VT |
| CAV 15 | 15 |
| CONN X1 | X1 |
| CAV 35 | 35 |
| 4540 RD/L-BU | 4540 RD/L-BU |
| 3940 | Battery Positive Voltage |
| 3940 RD/L-BU | 3940 RD/L-BU |
| CAV 8 | 8 |
| A REF | A |
| F14DA | F14DA 7.5A |
| F15DA | F15DA 10A |
| F20DA | F20DA 5A |
| F17DA | F17DA 10A |
| F19DA | F19DA 10A |
| F22DA | F22DA 2A |
| F21DA | F21DA 20A |
| F26DA | F26DA 30A |
| F20DA | F20DA 5A |
| F25DA | F25DA 15A |
| F23DA | F23DA 15A |
| F24DA | F24DA 15A |
| F16DA | F16DA 10A |
| J238 | J238 |
| J222 | J222 |
| X300 | X300 |
| X210 | X210 |
| X320 | X320 |
| M REF | M |
| F18DA | F18DA 30A |
| L REF | L |
| J229 | J229 |
| X210 | X210 |
| X84 | X84 Data Link Connector |
| K33 | K33 HVAC Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| X51A | X51A Fuse Block - Instrument Panel |
| B60 | B60 Passenger Presence Sensor |
| K60 | K60 Steering Column Lock Module |
| S48D | S48D Multifunction Switch 2 - Instrument Panel |
| S48C | S48C Multifunction Switch 1 - Instrument Panel |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module |
| T1 | T1 Accessory DC/AC Power Inverter Module (KI6/KI7) |
| K99 | K99 Steering Column Position Control Module |
| X85 | X85 Steering Wheel Air Bag Coil |
| S70L | S70L Steering Wheel Controls Switch - Left |
| S70R | S70R Steering Wheel Controls Switch - Right |
| KR147 | KR147 Instrument Panel Compartment Door Unlatch Actuator Relay |
| X51A | X51A Fuse Block - Instrument Panel |
| K9 | K9 Body Control Module |
| K73 | K73 Telematics Communication Interface Control Module (UE1) |
