B+ Bus X50A Fuse Block - Underhood (2 of 2)

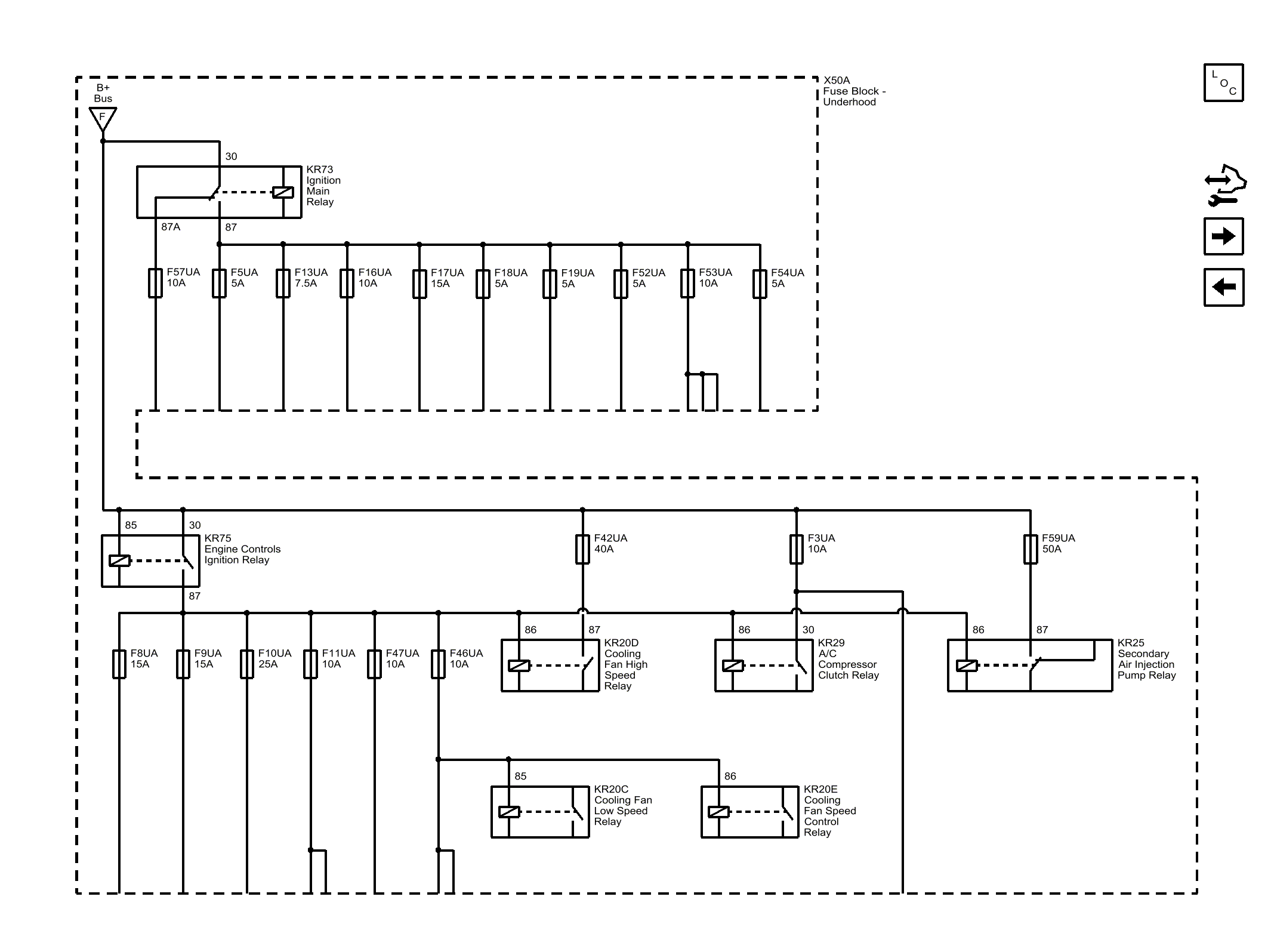

Fig 1: B+ Bus X50A Fuse Block - Underhood (2 of 2)
GM4143335Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
CAV 30 30
CAV 87 87
CAV 85 85
CAV 30 30
CAV 87 87
CAV 86 86
CAV 87 87
CAV 86 86
CAV 30 30
CAV 86 86
CAV 87 87
CAV 85 85
CAV 86 86
CAV 87A 87A
F5UA F5UA 5A
F13UA F13UA 7.5A
F16UA F16UA 10A
F17UA F17UA 15A
F18UA F18UA 5A
F52UA F52UA 5A
F53UA F53UA 10A
F54UA F54UA 5A
F8UA F8UA 15A
F9UA F9UA 15A
F10UA F10UA 25A
F11UA F11UA 10A
F47UA F47UA 10A
F46UA F46UA 10A
F59UA F59UA 50A
F42UA F42UA 40A
F3UA F3UA 10A
F REF F
F19UA F19UA 5A
F57UA F57UA 10A
KR20C KR20C Cooling Fan Low Speed Relay
KR20E KR20E Cooling Fan Speed Control Relay
KR29 KR29 A/C Compressor Clutch Relay
KR20D KR20D Cooling Fan High Speed Relay
KR25 KR25 Secondary Air Injection Pump Relay
KR75 KR75 Engine Controls Ignition Relay
KR73 KR73 Ignition Main Relay
X50A X50A Fuse Block - Underhood
