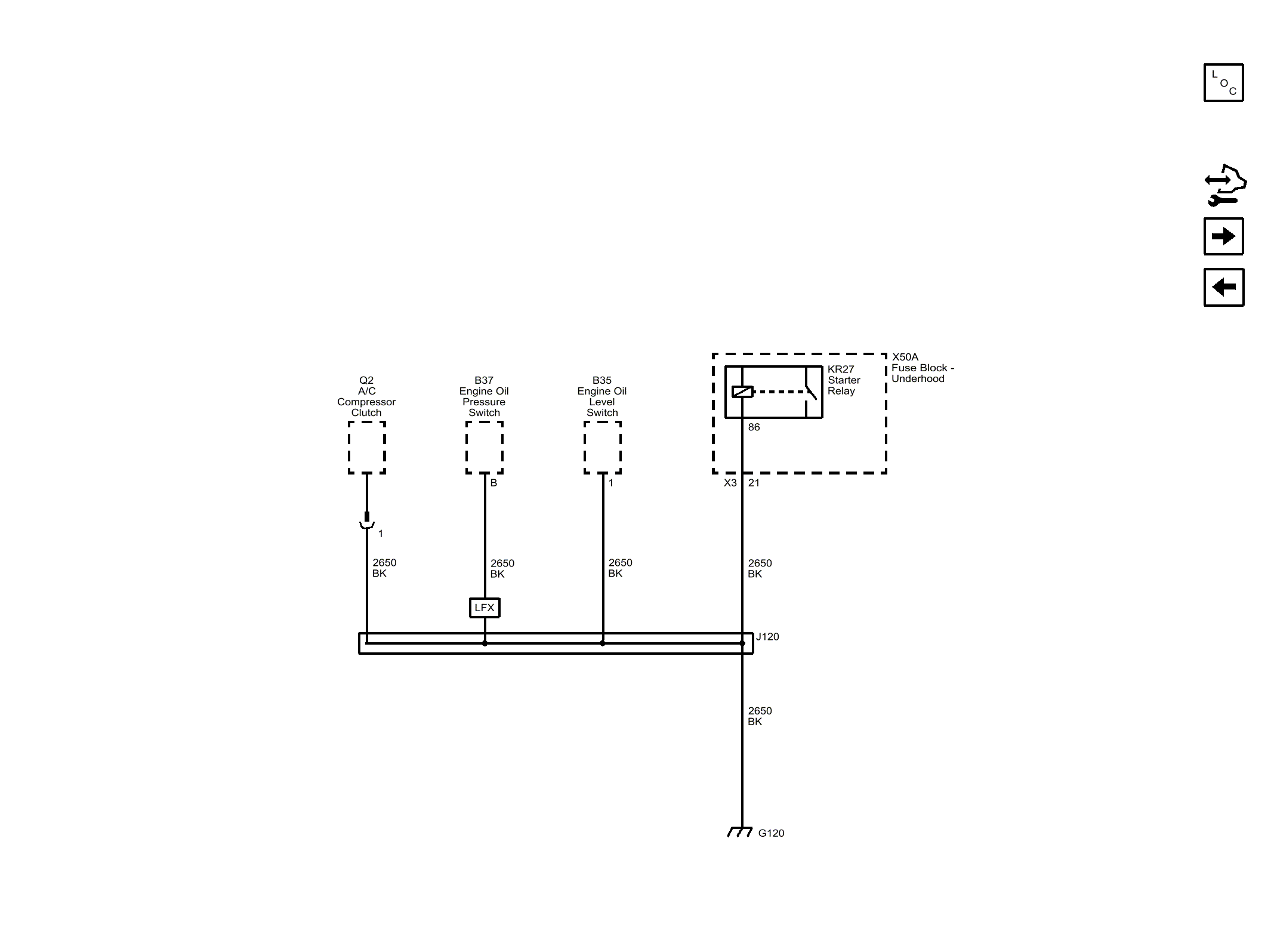

Ground Distribution Wiring Schematics: G120
| Callout | Component Name |
|---|---|
| 2650 | Ground |
| CAV 21 | 21 |
| CONN X3 | X3 |
| 2650 BK | 2650 BK |
| CAV 1 | 1 |
| 2650 BK | 2650 BK |
| CAV B | B |
| 2650 BK | 2650 BK |
| 2650 BK | 2650 BK |
| 2650 BK | 2650 BK |
| CAV 86 | 86 |
| LFX | ENGINE-GAS, 6 CYL, 3.6L, SIDI, DOHC, VVT, E85 MAX, ALUM, GM |
| CAV 1 | 1 |
| G120 | G120 |
| J120 | J120 |
| KR27 | KR27 Starter Relay |
| X50A | X50A Fuse Block - Underhood |
| B35 | B35 Engine Oil Level Switch |
| Q2 | Q2 A/C Compressor Clutch |
| B37 | B37 Engine Oil Pressure Switch |
