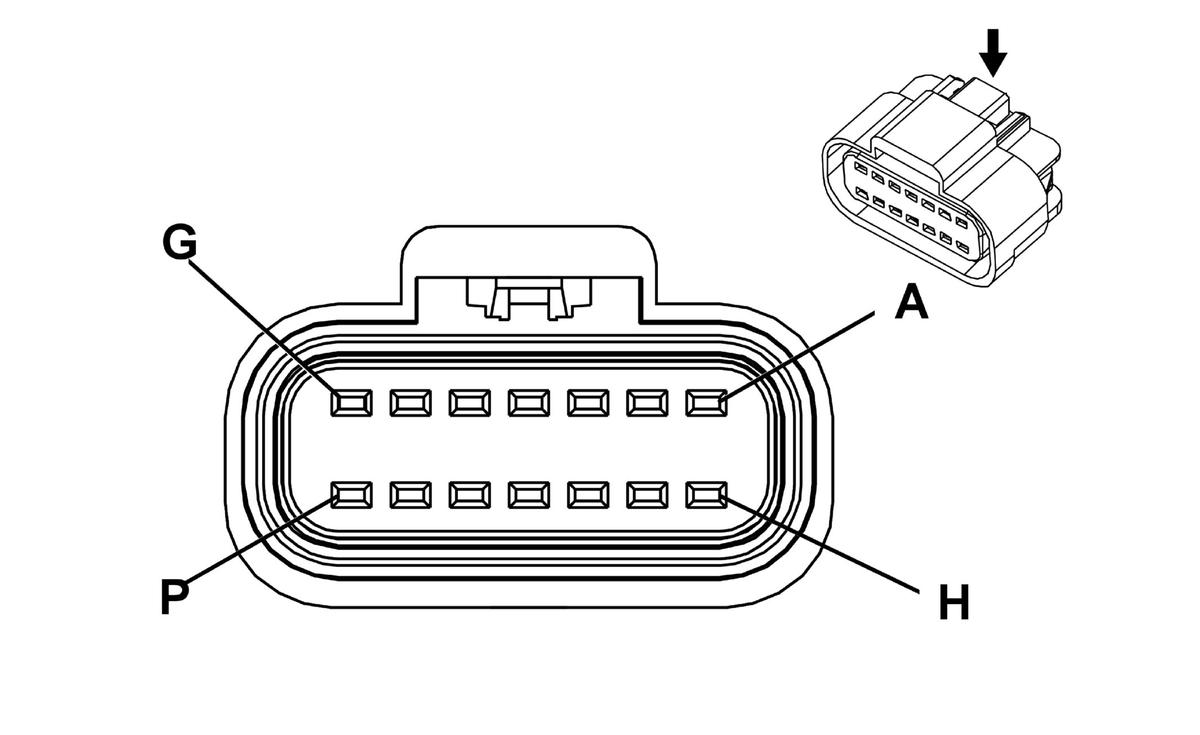

X103 Forward Lamp Harness to Cooling Fan Harness
|
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 13544615
- Service Connector: 13574912
- Description: 14-Way F 150 GT Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Cooling Fan
- OEM Connector: 15326861
- Service Connector: Service by Harness - See Part Catalog
- Description: 14-Way M 150 GT Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575354 |
J-35616-14 (GN) |
J-38125-553 |
12191819 |
Delphi 8 |
E |
1 |
| II |
Not Required |
J-35616-3 (GY) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
0.5 |
WH |
2368 |
I |
- |
Cooling Fan Control Signal |
A |
0.5 |
WH |
2368 |
II |
- |
| B |
0.5 |
BK/L-GN |
476 |
I |
- |
Sensor Low Reference |
B |
0.5 |
BK/L-GN |
476 |
II |
- |
| C |
0.35 |
BN/L-BU |
3788 |
I |
- |
Electric Coolant Motor Control |
C |
0.5 |
BN/L-BU |
3788 |
II |
- |
| D |
0.35 |
YE/L-GN |
3789 |
I |
- |
Electric Coolant Motor Control |
D |
0.5 |
YE/L-GN |
3789 |
II |
- |
| E |
0.35 |
VT/L-BU |
3790 |
I |
- |
Electric Coolant Motor Feedback Signal |
E |
0.5 |
VT/L-BU |
3790 |
II |
- |
| F |
0.5 |
L-BU/YE |
68 |
I |
- |
Low Coolant Level Indicator Control |
F |
0.5 |
L-BU/YE |
68 |
II |
- |
| G |
0.5 |
L-GN/VT |
2032 |
I |
- |
Coolant Temperature Sensor Signal |
G |
0.5 |
L-GN/VT |
2032 |
II |
- |
| H |
0.5 |
BK/YE |
407 |
I |
- |
Sensor Low Reference |
H |
0.5 |
BK/YE |
407 |
II |
- |
| J |
0.5 |
RD/YE |
2340 |
I |
- |
Battery Positive Voltage |
J |
0.5 |
RD/YE |
2340 |
II |
- |
| K |
0.35 |
WH/L-GN |
3794 |
I |
- |
Rechargeable Energy Storage System 1 Coolant Motor Control |
K |
0.5 |
WH/L-GN |
3794 |
II |
- |
| L |
0.35 |
L-BU/VT |
3795 |
I |
- |
Rechargeable Energy Storage System 1 Coolant Motor Control |
L |
0.5 |
L-BU/VT |
3795 |
II |
- |
| M |
0.35 |
YE/GY |
3796 |
I |
- |
Rechargeable Energy Storage System 1 Coolant Motor Feedback Signal |
M |
0.5 |
YE/GY |
3796 |
II |
- |
| N - P |
- |
- |
- |
- |
- |
Not Occupied |
N - P |
- |
- |
- |
- |
- |
