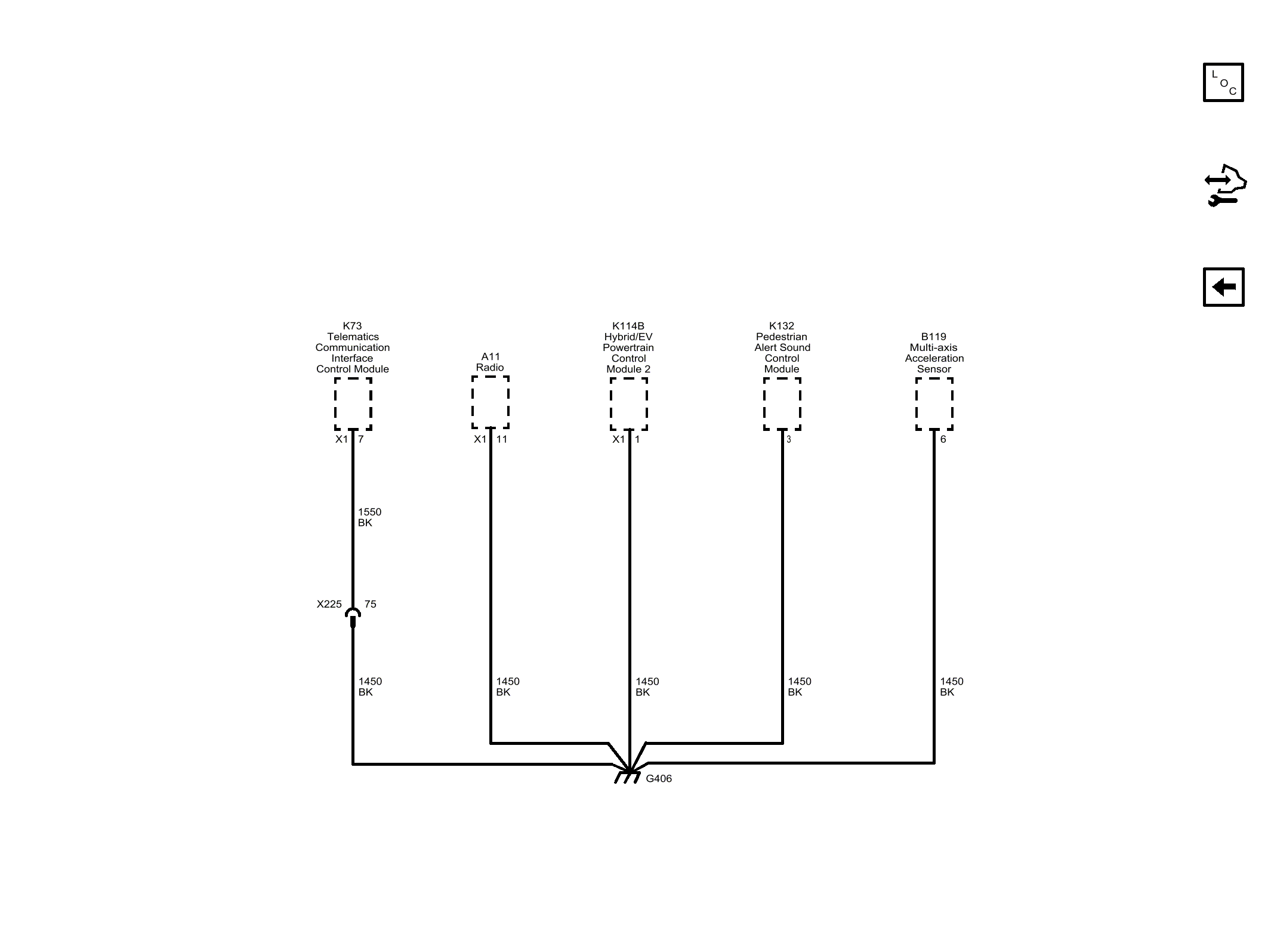

Ground Distribution Schematics: G406
| Callout | Component Name |
|---|---|
| 1450 | Ground |
| 1550_BK | 1550 BK |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_3 | 3 |
| CAV_6 | 6 |
| 1450_BK | 1450 BK |
| 1450_BK | 1450 BK |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 1450_BK | 1450 BK |
| CAV_75 | 75 |
| CAV_11 | 11 |
| CONN_X1 | X1 |
| 1450_BK | 1450 BK |
| 1450_BK | 1450 BK |
| X225 | X225 |
| G406 | G406 |
| K73 | K73 Telematics Communication Interface Control Module (UE1) |
| B119 | B119 Multi-axis Acceleration Sensor (KSG/UGN) |
| K114B | K114B Hybrid/EV Powertrain Control Module 2 |
| K132 | K132 Pedestrian Alert Sound Control Module (H6P) |
| A11 | A11 Radio |
