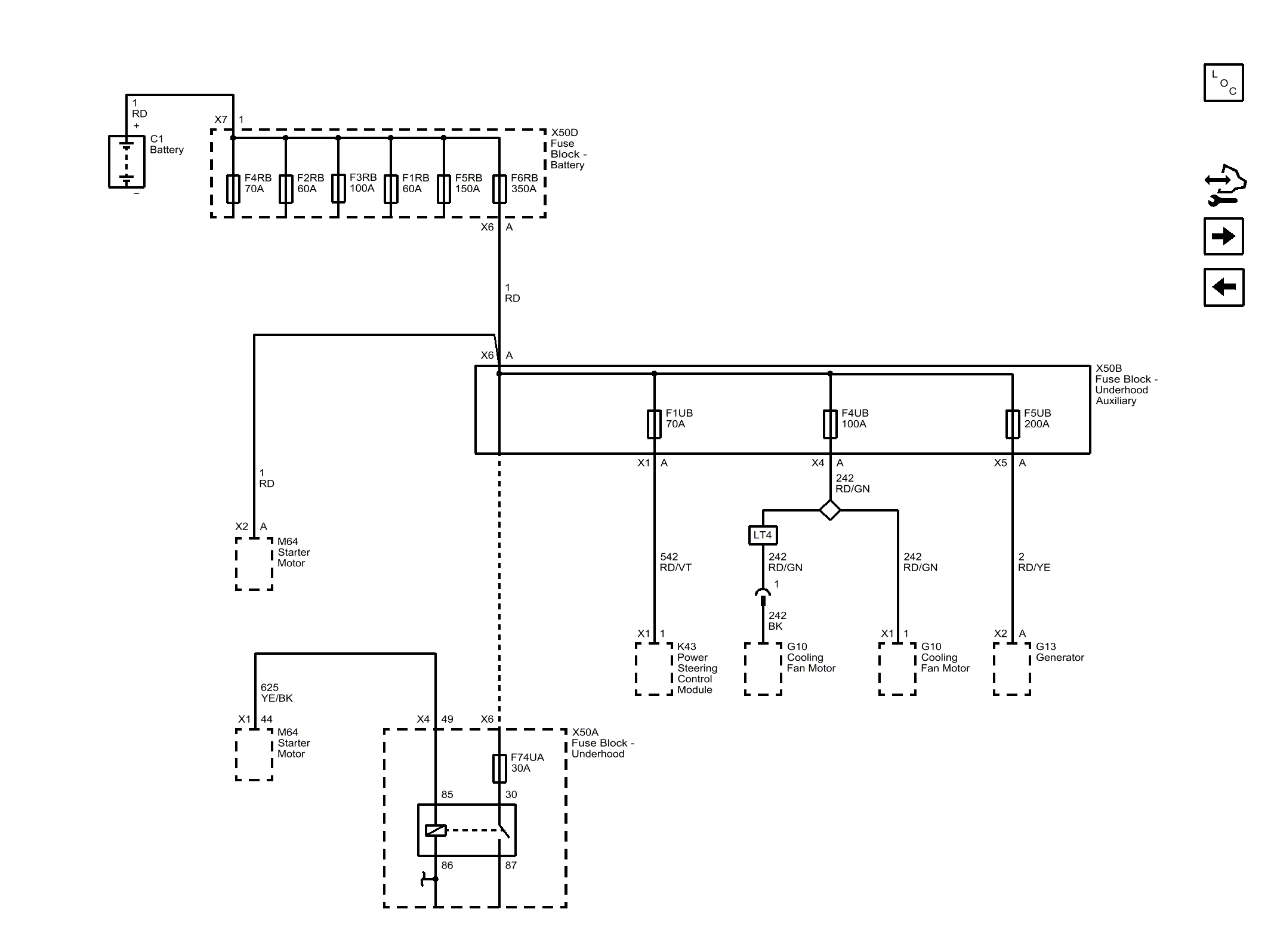

B+ Bus - Fuse Block Battery - Fuse Block Underhood Auxiliary (without KL9)
| Callout | Component Name |
|---|---|
| 1_RD | 1 RD |
| 1 | Unfused Battery Positive Voltage |
| CAV_1 | 1 |
| CONN_X7 | X7 |
| 242 | Battery Positive Voltage |
| 242_RD/GN | 242 RD/GN |
| 242_RD/GN | 242 RD/GN |
| 542 | Battery Positive Voltage |
| 542_RD/VT | 542 RD/VT |
| 2 | Battery Positive Voltage |
| 2_RD/YE | 2 RD/YE |
| CAV_A | A |
| CAV_A | A |
| CONN_X6 | X6 |
| 1_RD | 1 RD |
| CAV_A | A |
| CONN_X2 | X2 |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_A | A |
| CONN_X2 | X2 |
| CAV_1 | 1 |
| 242_BK | 242 BK |
| 242_RD/GN | 242 RD/GN |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CONN_X5 | X5 |
| CONN_X4 | X4 |
| CONN_X1 | X1 |
| CONN_X6 | X6 |
| LT4 | (U.S.A., PR and USVI (MAH), Canada (MBC), Mexico (MCX), Japan (MAS), Korea (MAW), Israel (MBI), Mid-East (MAM), Russia Group (MBR), Europe Group (MBM)) |
| 1_RD | 1 RD |
| CAV_A | A |
| CAV_A | A |
| CAV_A | A |
| F1RB | F1RB 60A |
| F2RB | F2RB 60A |
| F3RB | F3RB 100A |
| F4RB | F4RB 70A |
| F6RB | F6RB 350A |
| F5RB | F5RB 150A |
| F1UB | F1UB 70A |
| F5UB | F5UB 200A |
| F4UB | F4UB 100A |
| X50D | X50D Fuse Block - Battery |
| C1 | C1 Battery |
| G10 | G10 Cooling Fan Motor |
| G10 | G10 Cooling Fan Motor |
| G13 | G13 Generator |
| K43 | K43 Power Steering Control Module |
| X50A | X50A Fuse Block - Underhood |
| M64 | M64 Starter Motor |
| X50B | X50B Fuse Block - Underhood Auxiliary |
