X254 Inflatable Restraint Instrument Panel Module to Body Harness
|
|
|

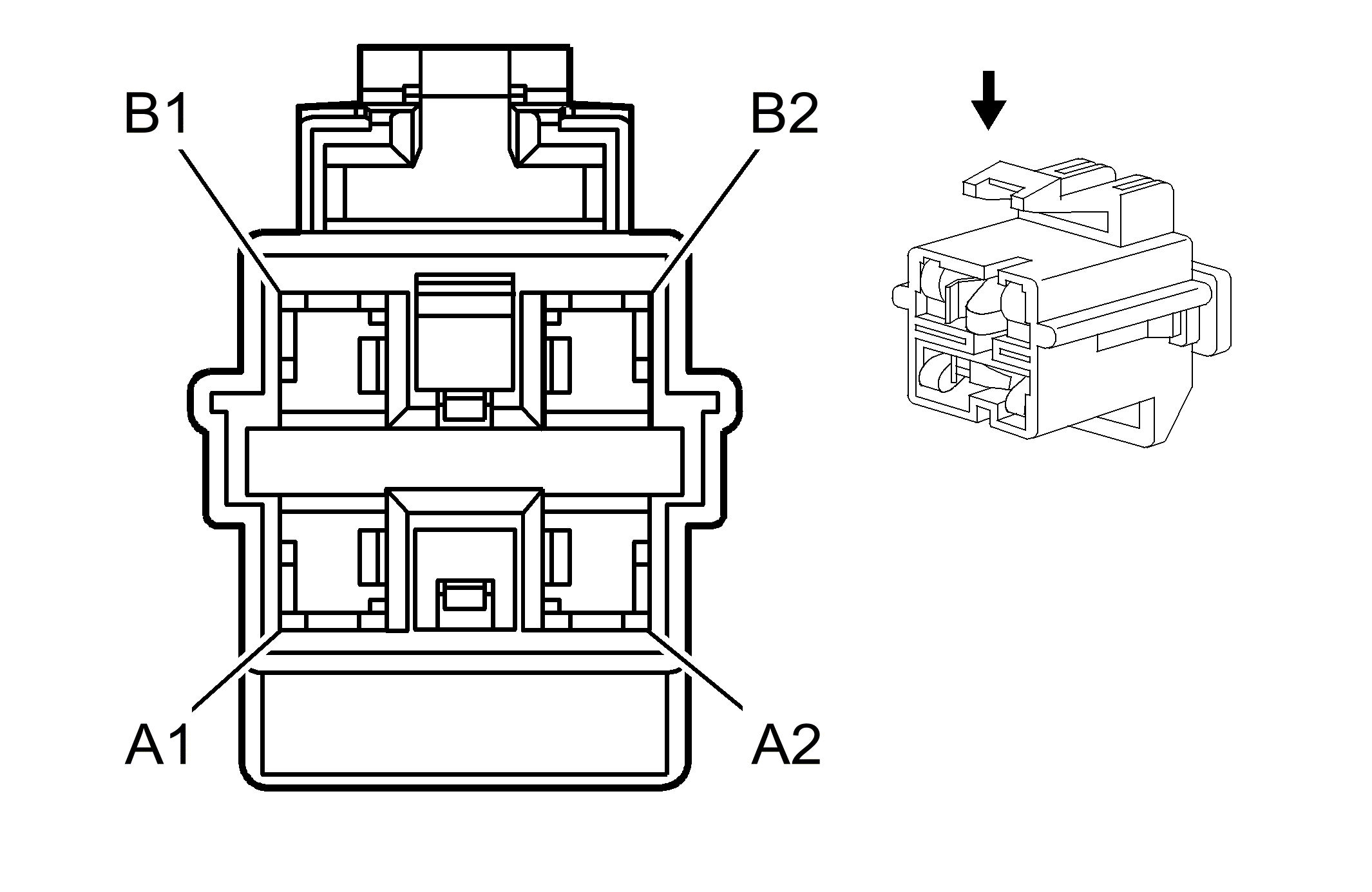

Connector Part Information
- Harness Type: Inflatable Restraint Instrument Panel Module
- OEM Connector: 15424638
- Service Connector: 88987926
- Description: 4-Way F Metri Pack 280 Series (YE)
|

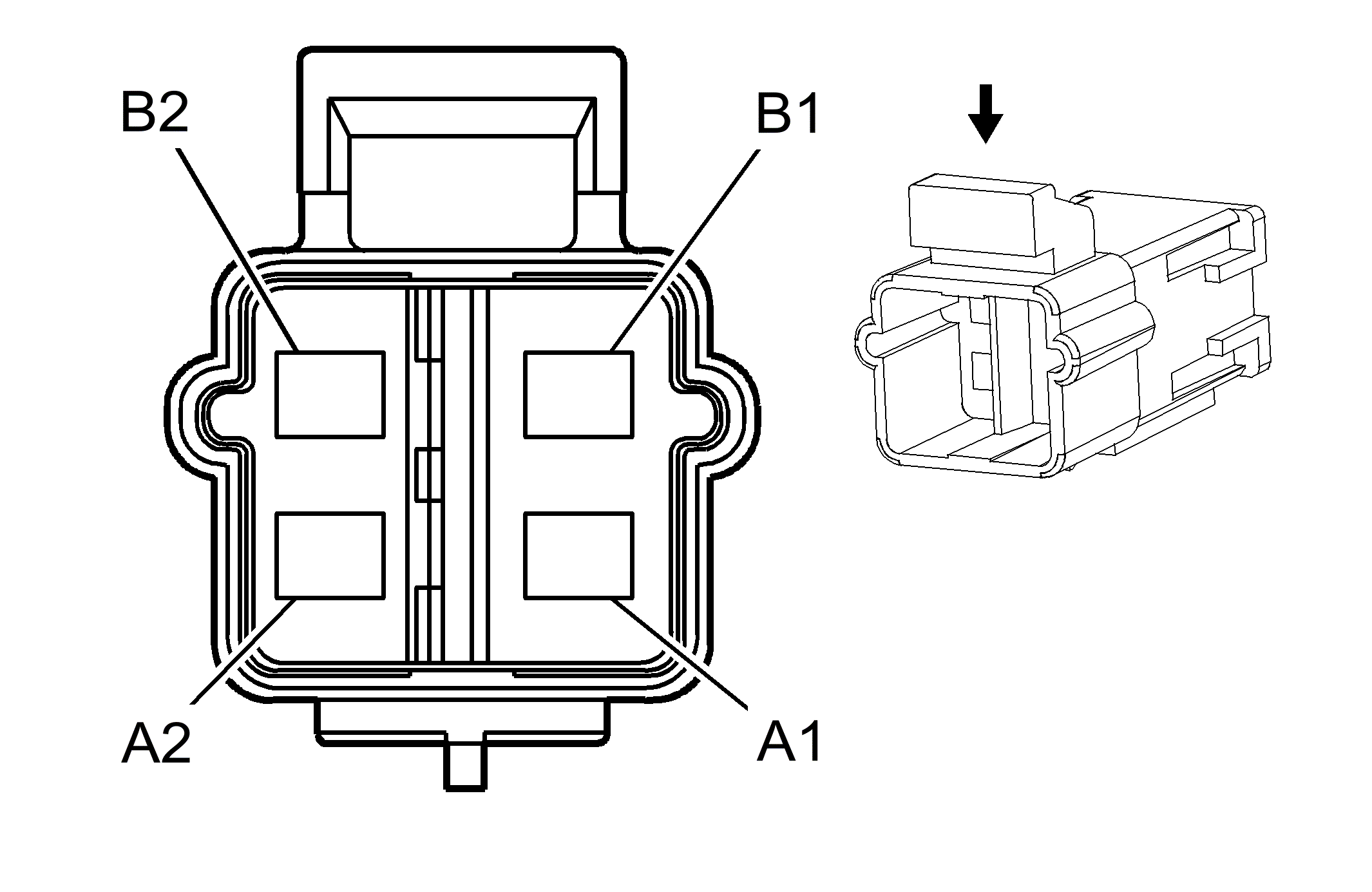

Connector Part Information
- Harness Type: Body
- OEM Connector: 15424636
- Service Connector: 88987842
- Description: 4-Way M Metri Pack 280 Series (YE)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Service by Connector Assembly- 88987926 |
J-35616-4A (PU) |
12094430 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575715 |
J-35616-5 (PU) |
J-38125-11A |
12034047 |
2 |
E |
A |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A1 |
0.35 |
YE |
3025 |
I |
- |
Passenger I/P Module High Control |
A1 |
0.35 |
YE |
3025 |
II |
- |
| A2 |
0.35 |
OG |
3024 |
I |
- |
Passenger I/P Module Low Control |
A2 |
0.35 |
OG |
3024 |
II |
- |
| B1 |
0.3 |
GY |
3027 |
I |
- |
Passenger I/P Module Stage 2 High Control |
B1 |
0.35 |
GY |
3027 |
II |
- |
| B2 |
0.35 |
PU |
3026 |
I |
- |
Passenger I/P Module Stage 2 Low Control |
B2 |
0.35 |
PU |
3026 |
II |
- |
