X105 Engine Harness to Forward Lamp Harness

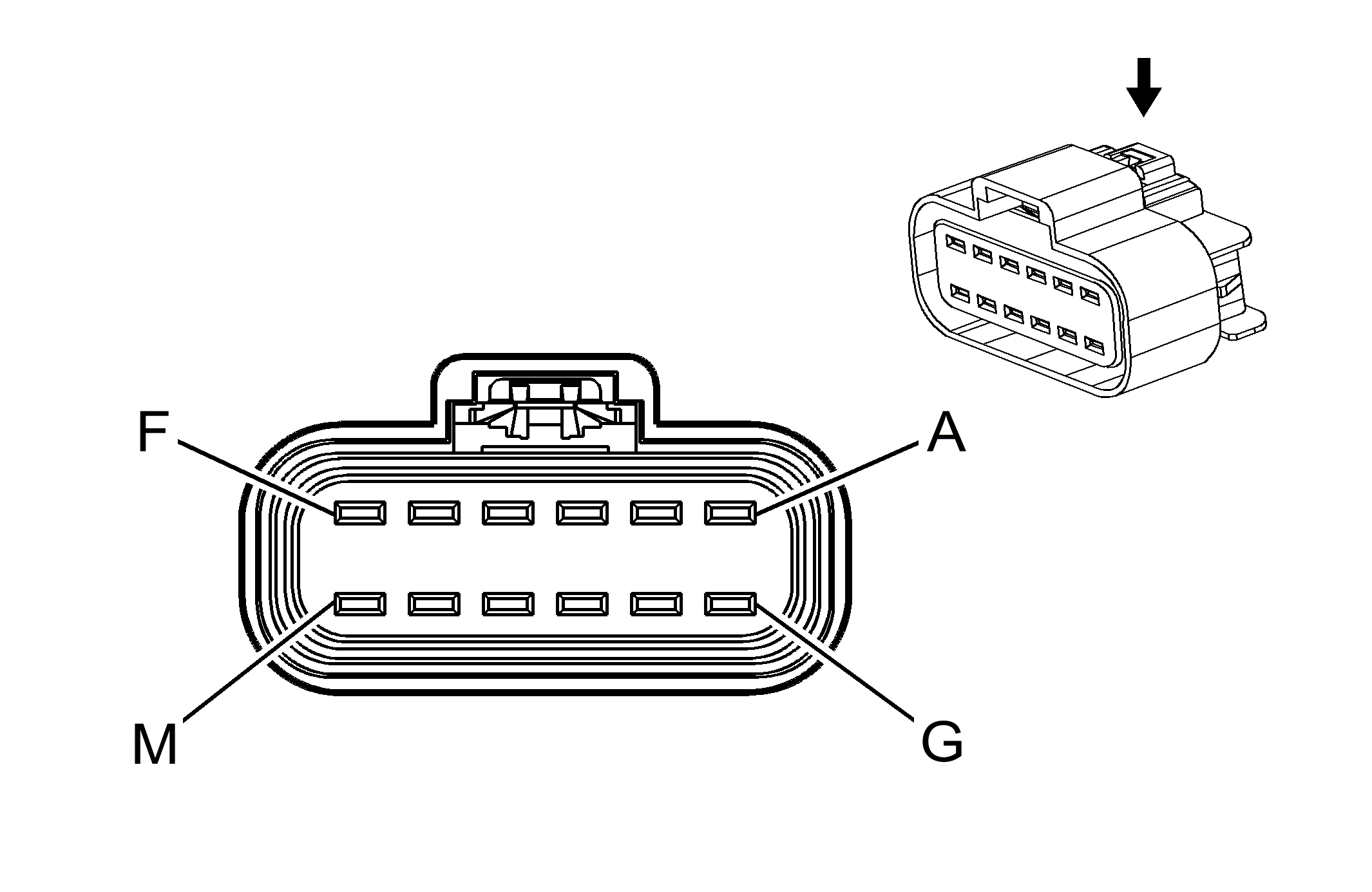

Connector Part Information
|

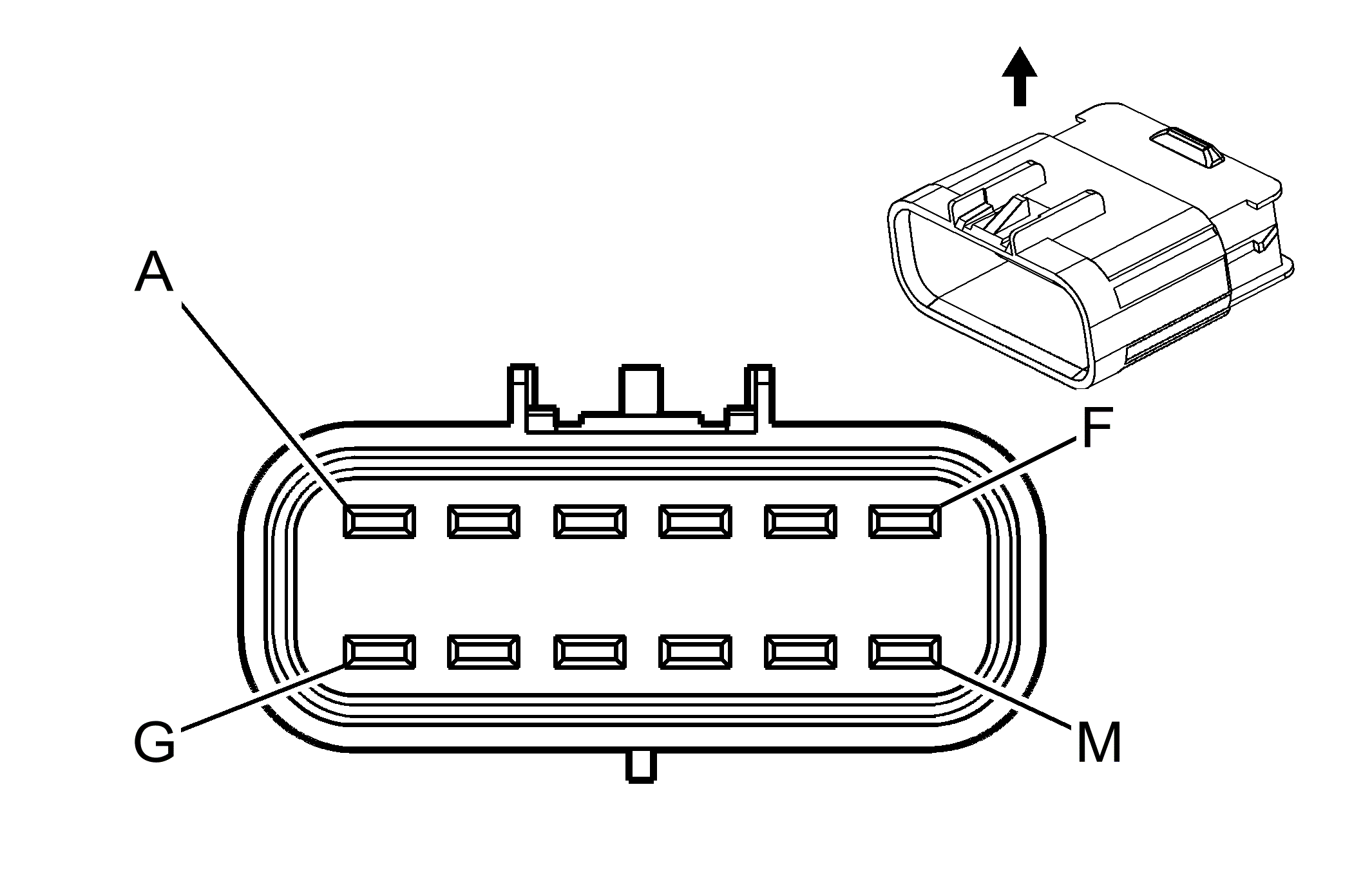

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13578915 | J-35616-35 (VT) | J-38125-553 | 15304719 | 19 | 2 | 5 |
| II | 13578915 | J-35616-35 (VT) | J-38125-553 | 15304719 | 19 | E | 5 |
| III | 13578906 | J-35616-35 (VT) | J-38125-553 | 15304719 | 19 | 2 | 5 |
| IV | 13578906 | J-35616-35 (VT) | J-38125-553 | 15304720 | 19 | 4 | 5 |
| V | 13580826 | J-35616-35 (VT) | J-38125-553 | 15304731 | 19 | C | 5 |
| VI | 13582240 | J-35616-35 (VT) | J-38125-553 | 15304731 | 19 | E | 5 |
| VII | 13580826 | J-35616-35 (VT) | J-38125-553 | 15304731 | 19 | 2 | 5 |
| VIII | 13581354 | J-35616-35 (VT) | J-38125-553 | 15304732 | 8 | A | 5 |
X105 Engine Harness to Forward Lamp Harness
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 0.75 | BN/GY | 29 | I | - | Horn Control | A | 0.75 | BN/GY | 29 | V | - |
| B | 0.5 | WH | 711 | II | - | Left Headlamp High Beam Supply Voltage | B | 0.35 0.75 |
WH WH |
711 711 |
VI | without TT6/TT7/TT8 TT6/TT7/TT8 |
| C | 1 | YE | 712 | III | TT6/TT7/TT8 | Left Headlamp Low Beam Supply Voltage | C | 1 | YE | 712 | VII | TT6/TT7/TT8 |
| D | 0.75 | WH | 311 | I | - | Right Headlamp High Beam Supply Voltage | D | 0.75 | WH | 311 | V | - |
| E | 1 | YE | 312 | III | TT6/TT7/TT8- | Right Headlamp Low Beam Supply Voltage | E | 1 | YE | 312 | VII | TT6/TT7/TT8- |
| F | 0.75 | BN/VT | 2234 | I | T96 | Front Fog Lamp Supply Voltage | F | 0.75 | BN/VT | 2234 | V | T96 |
| G | 1.5 | BK | 150 | IV | - | Ground | G | 1.5 | BK | 150 | VIII | - |
| H | 0.5 | L-GN | 380 | II | - | A/C Refrigerant Pressure Sensor Signal | H | 0.5 | L-GN | 380 | VI | - |
| J | 0.5 | BK/BN | 5514 | II | - | A/C Refrigerant Pressure Sensor Low Reference | J | 0.5 | BK/BN | 5514 | VI | - |
| K | 0.5 | BN/RD | 2700 | II | - | A/C Pressure Sensor 5 Volt Reference | K | 0.5 | BN/RD | 2700 | VI | - |
| L | - | - | - | - | - | Not Occupied | L | - | - | - | - | - |
| M | 0.5 | GY | 2093 | II | - | Fuel Saver Mode (ECO) Switch 5V Reference | M | 0.5 | GY | 2093 | VI | - |
