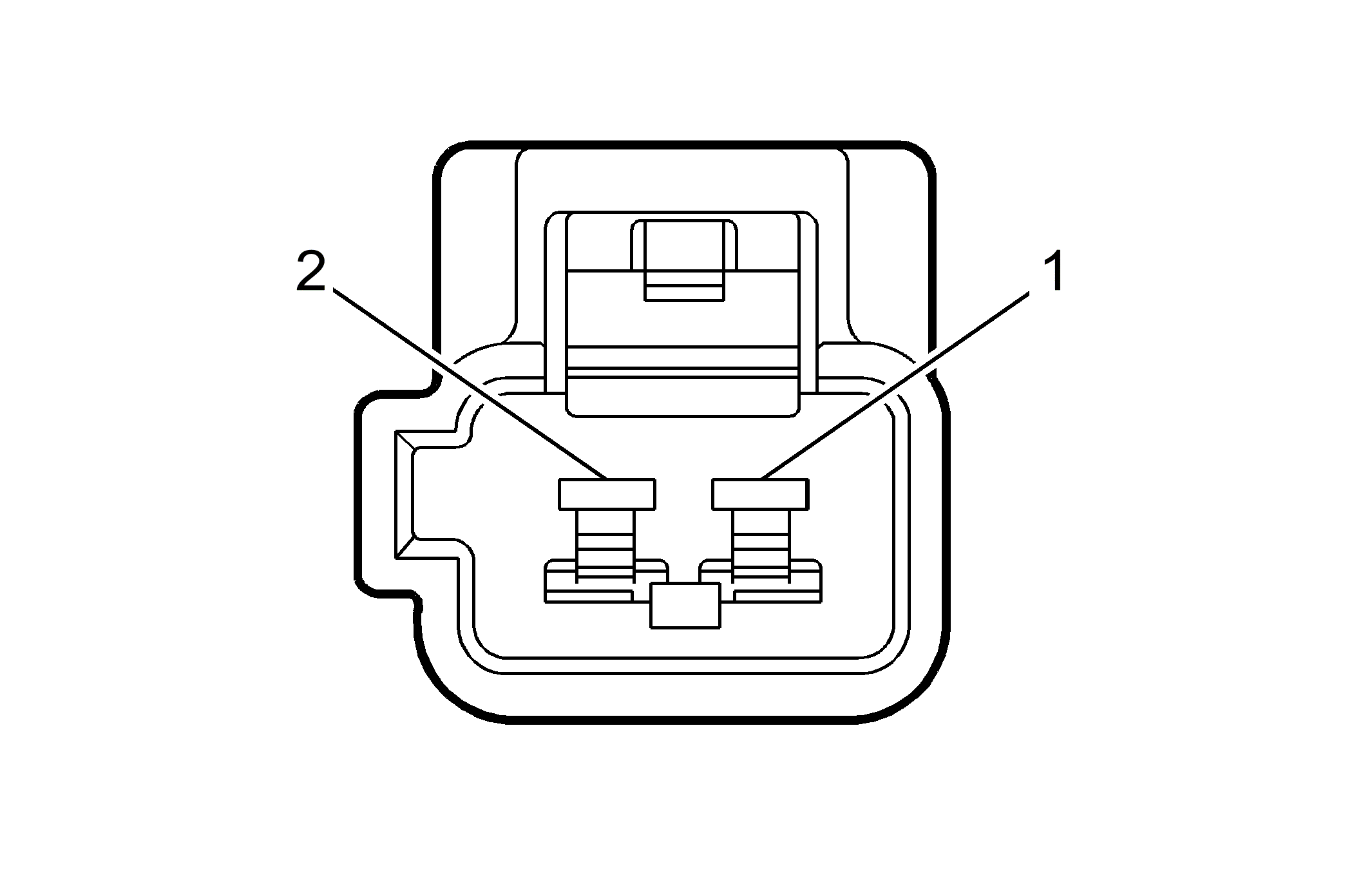

B67B Ultrasonic Intrusion Sensor 2 Connector End View
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 12105768
- Service Connector: 13574940
- Description: 2-Way M 090 Series II (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13579956 |
J-35616-19 (BK) |
J-38125-12A |
15305100 |
17 |
A/E |
A |
| II |
Not Available |
J-35616-35 (VT) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
B67B Ultrasonic Intrusion Sensor 2 Connector End View
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.35 |
BN/VT |
293 |
Rear Defog Element Supply Voltage |
I |
- |
| 2 |
0.5 |
D-BU/VT |
7597 |
Glass Breakage Sensor Signal |
II |
- |
