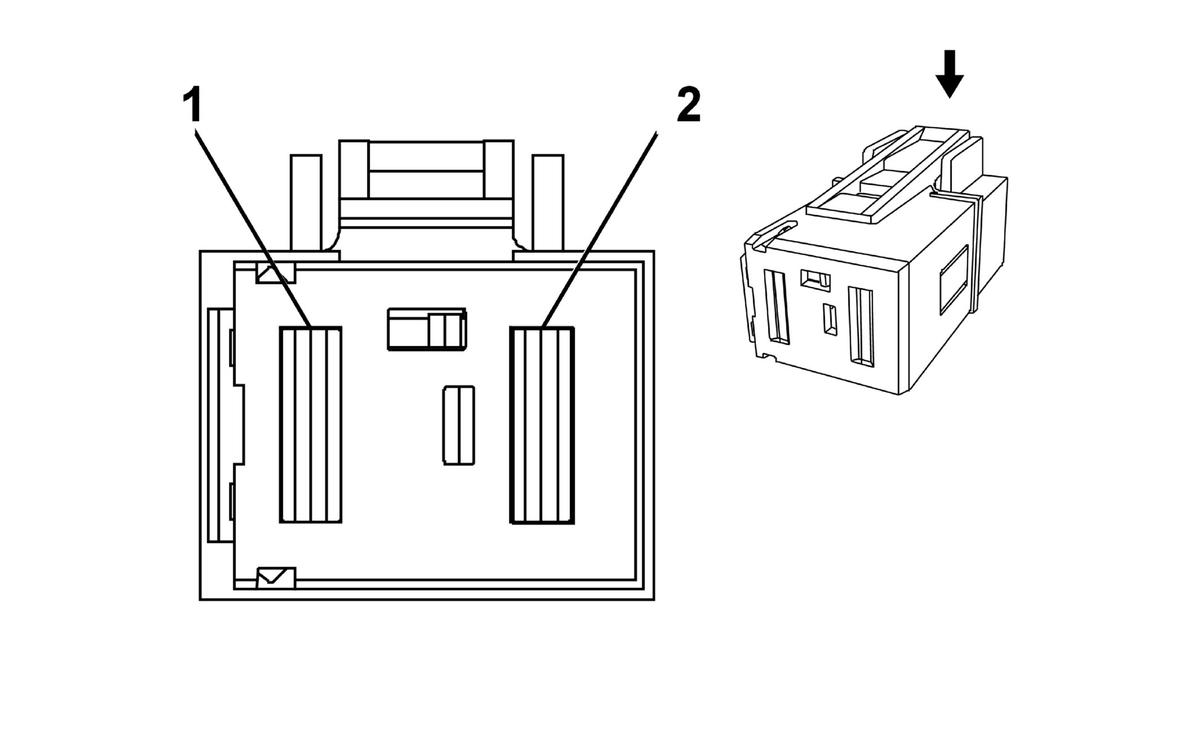

X53A Fuse Block - Rear Body X4
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 15344936
- Service Connector: 13285252
- Description: 2-Way F DUCON 9.5 Series (GN)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-42 (RD) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
X53A Fuse Block - Rear Body X4
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
4 |
RD/GY |
642 |
Battery Positive Voltage |
I |
- |
| 2 |
4 |
RD/VT |
1242 |
Battery Positive Voltage |
I |
- |
