Battery Saver Relays, Accessory Power, and Retained Accessory Power Relay

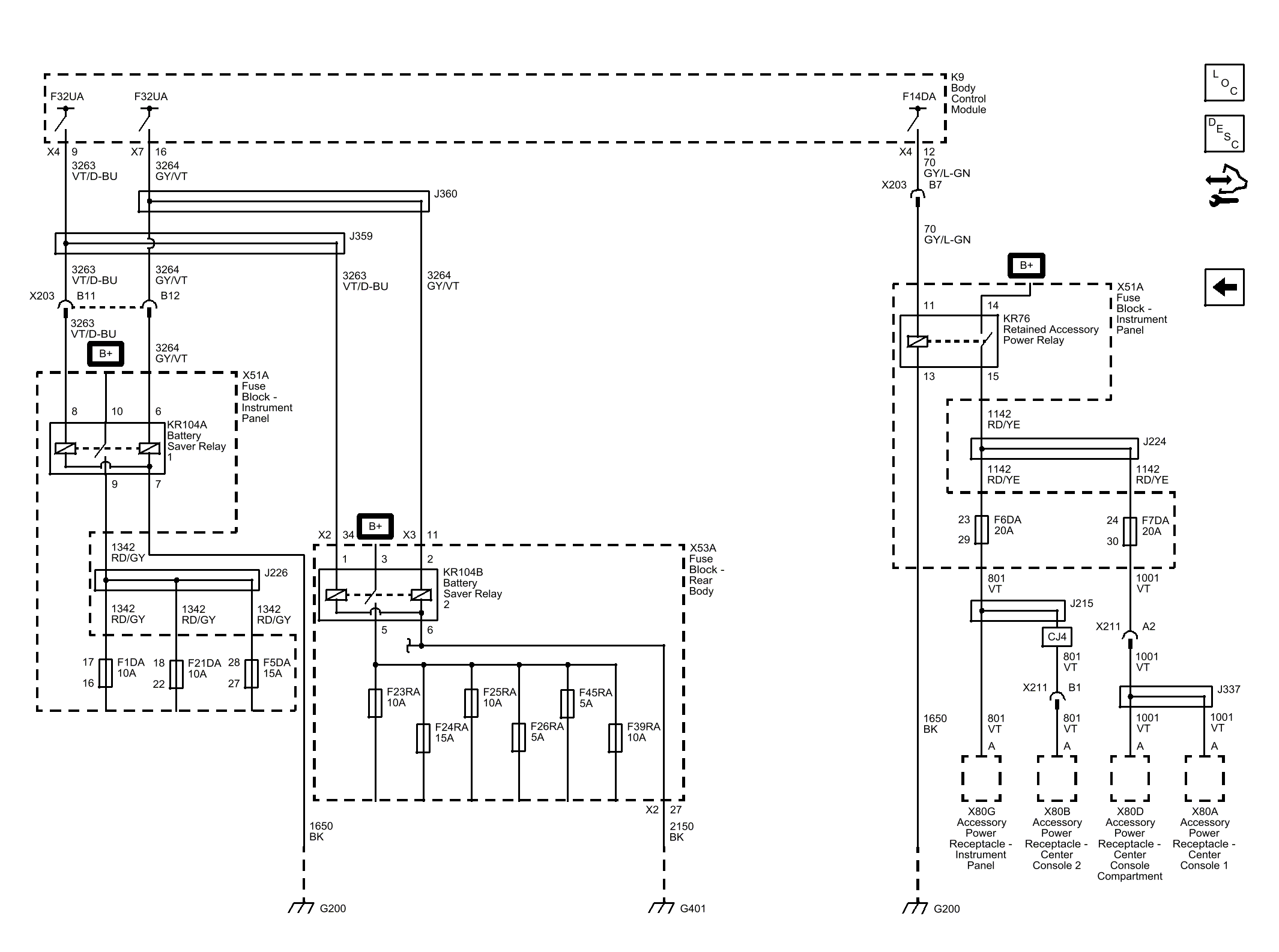

Fig 1: Battery Saver Relays, Accessory Power, and Retained Accessory Power Relay Power Moding Schematic
| Callout | Component Name |
|---|---|
| 3263 | Logistic Mode Relay Open Control |
| 3263_VT/D-BU | 3263 VT/D-BU |
| CAV_9 | 9 |
| CONN_X4 | X4 |
| 3264 | Logistic Mode Relay Close Control |
| 3264_GY/VT | 3264 GY/VT |
| CAV_16 | 16 |
| CONN_X7 | X7 |
| 3263_VT/D-BU | 3263 VT/D-BU |
| 3264_GY/VT | 3264 GY/VT |
| 3263_VT/D-BU | 3263 VT/D-BU |
| 3264_GY/VT | 3264 GY/VT |
| 3263_VT/D-BU | 3263 VT/D-BU |
| CAV_34 | 34 |
| CONN_X2 | X2 |
| 3264_GY/VT | 3264 GY/VT |
| CAV_11 | 11 |
| CONN_X3 | X3 |
| CAV_8 | 8 |
| CAV_10 | 10 |
| CAV_6 | 6 |
| CAV_9 | 9 |
| CAV_7 | 7 |
| 1342 | Battery Positive Voltage |
| 1342_RD/GY | 1342 RD/GY |
| 1342_RD/GY | 1342 RD/GY |
| 1342_RD/GY | 1342 RD/GY |
| 1342_RD/GY | 1342 RD/GY |
| CAV_17 | 17 |
| CAV_16 | 16 |
| CAV_18 | 18 |
| CAV_22 | 22 |
| CAV_28 | 28 |
| CAV_27 | 27 |
| 1650 | Ground |
| 1650_BK | 1650 BK |
| CAV_1 | 1 |
| CAV_3 | 3 |
| CAV_2 | 2 |
| CAV_5 | 5 |
| CAV_6 | 6 |
| 2150 | Ground |
| 2150_BK | 2150 BK |
| CAV_27 | 27 |
| CONN_X2 | X2 |
| 70 | RAP Relay Switch Supply Voltage |
| 70_GY/L-GN | 70 GY/L-GN |
| 70_GY/L-GN | 70 GY/L-GN |
| 70_GY/L-GN | 70 GY/L-GN |
| 1142 | Battery Positive Voltage |
| 1142_RD/YE | 1142 RD/YE |
| 1142_RD/YE | 1142 RD/YE |
| 1142_RD/YE | 1142 RD/YE |
| CAV_23 | 23 |
| CAV_29 | 29 |
| CAV_24 | 24 |
| CAV_30 | 30 |
| 801 | Retained Accessory Power Fuse Supply Voltage |
| 801_VT | 801 VT |
| 801_VT | 801 VT |
| 801_VT | 801 VT |
| 801_VT | 801 VT |
| CAV_B1 | B1 |
| CJ4 | HVAC SYSTEM-AIR CONDITIONING, FRT and RR ELECTRONIC CONTROLS |
| 1001 | Retained Accessory Power Fuse Supply Voltage |
| 1001_VT | 1001 VT |
| 1001_VT | 1001 VT |
| 1001_VT | 1001 VT |
| 1001_VT | 1001 VT |
| CAV_A2 | A2 |
| CAV_11 | 11 |
| CAV_14 | 14 |
| CAV_13 | 13 |
| CAV_15 | 15 |
| CAV_B7 | B7 |
| 70_GY/L-GN | 70 GY/L-GN |
| CAV_A | A |
| CAV_A | A |
| CAV_A | A |
| CAV_A | A |
| 1650_BK | 1650 BK |
| CAV_A3 | A3 |
| 755 | RAP Relay Coil Control |
| 755_GY/VT | 755 GY/VT |
| CAV_3 | 3 |
| CAV_12 | 12 |
| CONN_X4 | X4 |
| X203 | X203 |
| CAV_B11 | B11 |
| CAV_B12 | B12 |
| G200 | G200 |
| G401 | G401 |
| J226 | J226 |
| F1DA | F1DA 10A |
| F21DA | F21DA 10A |
| F5DA | F5DA 15A |
| F23RA | F23RA 10A |
| F24RA | F24RA 15A |
| F25RA | F25RA 10A |
| F26RA | F26RA 5A |
| F45RA | F45RA 5A |
| F39RA | F39RA 10A |
| F32UA | F32UA |
| F32UA | F32UA |
| J359 | J359 |
| J360 | J360 |
| J243 | J243 |
| F7DA | F7DA 20A |
| X211 | X211 |
| X211 | X211 |
| X203 | X203 |
| F6DA | F6DA 20A |
| J215 | J215 |
| J337 | J337 |
| J224 | J224 |
| G200 | G200 |
| X211 | X211 |
| F14DA | F14DA |
| X203 | X203 |
| K9 | K9 Body Control Module |
| X53A | X53A Fuse Block - Rear Body |
| X51A | X51A Fuse Block - Instrument Panel |
| KR104A | KR104A Battery Saver Relay 1 |
| KR104B | KR104B Battery Saver Relay 2 |
| KR76 | KR76 Retained Accessory Power Relay |
| X51A | X51A Fuse Block - Instrument Panel |
| X80G | X80G Accessory Power Receptacle - Instrument Panel |
| X80B | X80B Accessory Power Receptacle - Center Console 2 (CJ4) |
| X80D | X80D Accessory Power Receptacle - Center Console Compartment |
| X80A | X80A Accessory Power Receptacle - Center Console 1 |
| P2 | P2 Transmission Shift Lever Position Indicator |
