F26UA, F40RA, F44RA, F46RA, F47RA, F49RA, F51RA, and F55RA Fuses

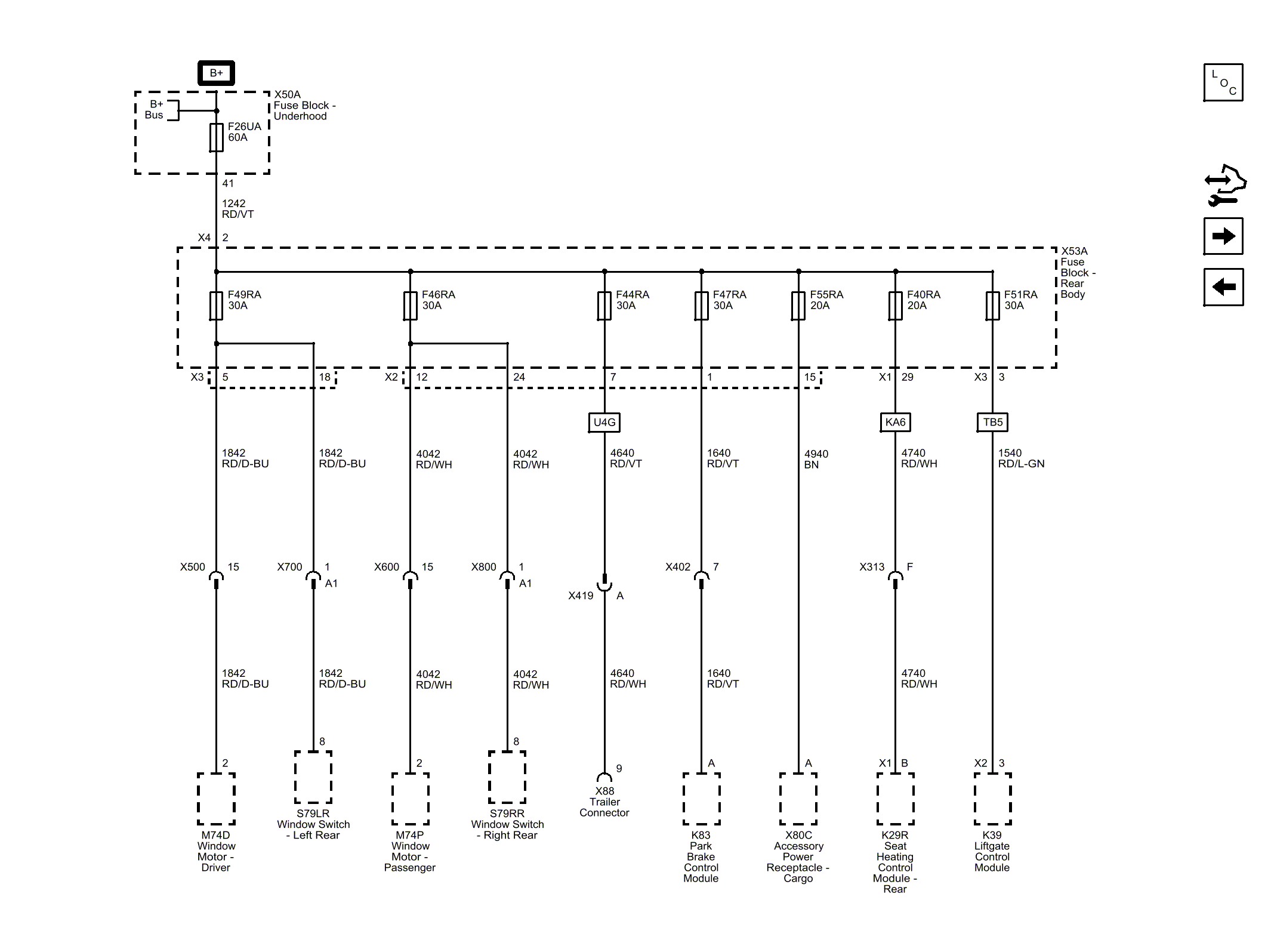

Fig 1: F26UA, F40RA, F44RA, F46RA, F47RA, F49RA, F51RA, and F55RA Fuses Power Distribution Schematic
| Callout | Component Name |
|---|---|
| 1842 | Battery Positive Voltage |
| 1842_RD/D-BU | 1842 RD/D-BU |
| CAV_2 | 2 |
| CAV_5 | 5 |
| CONN_X3 | X3 |
| 1842_RD/D-BU | 1842 RD/D-BU |
| CAV_8 | 8 |
| CAV_18 | 18 |
| 4042 | Battery Positive Voltage |
| 4042_WH | 4042 WH |
| CAV_2 | 2 |
| CAV_12 | 12 |
| CONN_X2 | X2 |
| 4042_WH | 4042 WH |
| CAV_8 | 8 |
| CAV_24 | 24 |
| 4640 | Battery Positive Voltage |
| 4640_RD/VT | 4640 RD/VT |
| CAV_7 | 7 |
| 1640 | Battery Positive Voltage |
| 1640_RD/VT | 1640 RD/VT |
| CAV_A | A |
| CAV_1 | 1 |
| 4940 | Battery Positive Voltage |
| 4940_BN | 4940 BN |
| CAV_A | A |
| CAV_15 | 15 |
| 4740 | Battery Positive Voltage |
| 4740_RD/WH | 4740 RD/WH |
| CAV_B | B |
| CONN_X1 | X1 |
| CAV_29 | 29 |
| CONN_X1 | X1 |
| 1540 | Battery Positive Voltage |
| 1540_RD/L-GN | 1540 RD/L-GN |
| CAV_3 | 3 |
| CONN_X2 | X2 |
| CAV_3 | 3 |
| CONN_X3 | X3 |
| U4G | TRAILER PROVISIONS-HEAVY DUTY |
| KA6 | HEATER SEAT-REAR |
| TB5 | BODY EQUIPMENT-LIFT GATE (POWER) |
| 1842_RD/D-BU | 1842 RD/D-BU |
| 1842_RD/D-BU | 1842 RD/D-BU |
| 4042_WH | 4042 WH |
| 4042_WH | 4042 WH |
| 1640_RD/VT | 1640 RD/VT |
| 4740_RD/WH | 4740 RD/WH |
| 4640_RD/WH | 4640 RD/WH |
| CAV_15 | 15 |
| CAV_1 | 1 |
| CAV_15 | 15 |
| CAV_1 | 1 |
| CAV_A1 | A1 |
| CAV_A1 | A1 |
| CAV_A | A |
| CAV_7 | 7 |
| CAV_F | F |
| CAV_9 | 9 |
| 1242 | Battery Positive Voltage |
| 1242_RD/VT | 1242 RD/VT |
| CAV_2 | 2 |
| CONN_X4 | X4 |
| CAV_41 | 41 |
| F26UA | F26UA 60A |
| F49RA | F49RA 30A |
| F46RA | F46RA 30A |
| F44RA | F44RA 30A |
| F47RA | F47RA 30A |
| F55RA | F55RA 20A |
| F40RA | F40RA 20A |
| F51RA | F51RA 30A |
| X500 | X500 |
| X700 | X700 |
| X600 | X600 |
| X800 | X800 |
| X419 | X419 |
| X402 | X402 |
| X313 | X313 |
| X53A | X53A Fuse Block - Rear Body |
| X50A | X50A Fuse Block - Underhood |
| M74D | M74D Window Motor - Driver |
| M74P | M74P Window Motor - Passenger |
| K39 | K39 Liftgate Control Module (TB5) |
| K83 | K83 Park Brake Control Module |
| K29R | K29R Seat Heating Control Module - Rear (KA6) |
| X88 | X88 Trailer Connector (without UG4) |
| S79LR | S79LR Window Switch - Left Rear |
| S79RR | S79RR Window Switch - Right Rear |
| X80C | X80C Accessory Power Receptacle - Cargo |
