F25UA, F15RA, F19RA, F32RA, F34RA Fuses, and F13RA, F14RA Circuit Breakers

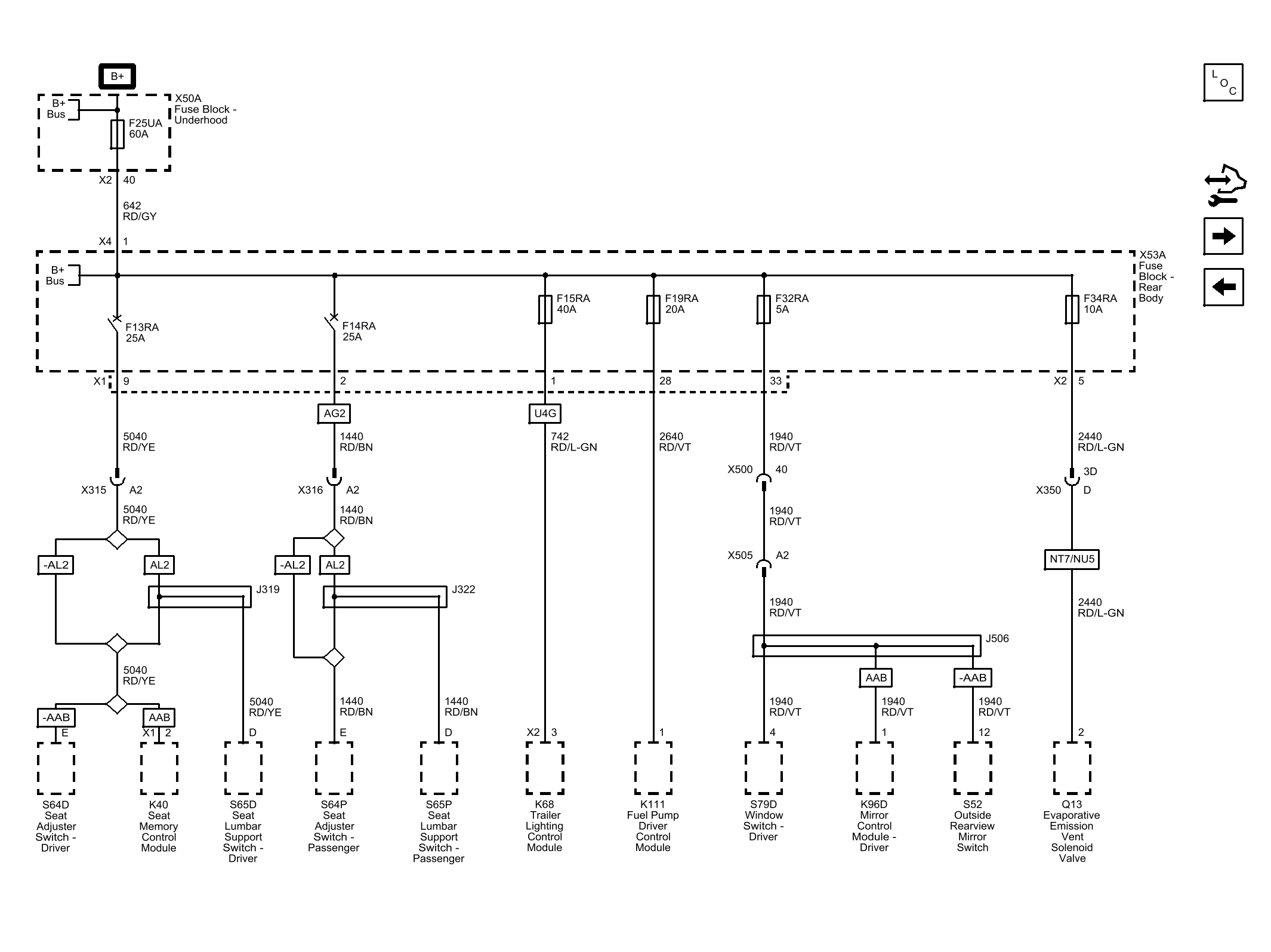

Fig 1: F25UA, F15RA, F19RA, F32RA, F34RA Fuses, and F13RA, F14RA Circuit Breakers Power Distribution Schematic
| Callout | Component Name |
|---|---|
| 642 | Battery Positive Voltage |
| 642_RD/GY | 642 RD/GY |
| CAV_1 | 1 |
| CONN_X4 | X4 |
| CAV_40 | 40 |
| CONN_X2 | X2 |
| 5040 | Battery Positive Voltage |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| CAV_9 | 9 |
| CONN_X1 | X1 |
| CAV_E | E |
| AL2 | CONTROL-SEAT, POWER LUMBAR |
| 5040_RD/YE | 5040 RD/YE |
| CAV_D | D |
| 1440 | Battery Positive Voltage |
| 1440_RD/BN | 1440 RD/BN |
| CAV_E | E |
| CAV_2 | 2 |
| 5040_RD/YE | 5040 RD/YE |
| 5040_RD/YE | 5040 RD/YE |
| AG2 | ADJUSTER PASS ST-POWER, MULTI-DIRECTIONAL |
| 1440_RD/BN | 1440 RD/BN |
| CAV_D | D |
| 742 | Battery Positive Voltage |
| 742_RD/L-GN | 742 RD/L-GN |
| CAV_3 | 3 |
| CONN_X2 | X2 |
| CAV_1 | 1 |
| 2640 | Battery Positive Voltage |
| 2640_RD/VT | 2640 RD/VT |
| CAV_1 | 1 |
| CAV_28 | 28 |
| 1940 | Battery Positive Voltage |
| 1940_RD/VT | 1940 RD/VT |
| CAV_4 | 4 |
| CAV_33 | 33 |
| 1940_RD/VT | 1940 RD/VT |
| CAV_1 | 1 |
| 1940_RD/VT | 1940 RD/VT |
| CAV_12 | 12 |
| 2440 | Battery Positive Voltage |
| 2440_RD/L-GN | 2440 RD/L-GN |
| CAV_2 | 2 |
| CAV_5 | 5 |
| CONN_X2 | X2 |
| 1440_RD/BN | 1440 RD/BN |
| 1440_RD/BN | 1440 RD/BN |
| 1940_RD/VT | 1940 RD/VT |
| 1940_RD/VT | 1940 RD/VT |
| 1940_RD/VT | 1940 RD/VT |
| 2440_RD/L-GN | 2440 RD/L-GN |
| U4G | TRAILER PROVISIONS-HEAVY DUTY |
| NT7 | EMISSION SYSTEM-FEDERAL, TIER 2 |
| NU5 | EMISSION SYSTEM-CALIFORNIA, BIN 4 |
| AAB | MEMORY-DRIVER CONVENIENCE PACKAGE |
| AAB | MEMORY-DRIVER CONVENIENCE PACKAGE |
| CAV_A2 | A2 |
| CAV_A2 | A2 |
| CAV_40 | 40 |
| CAV_A2 | A2 |
| CAV_D | D |
| CAV_3D | 3D |
| AL2 | CONTROL-SEAT, POWER LUMBAR |
| AL2 | CONTROL-SEAT, POWER LUMBAR |
| AL2 | CONTROL-SEAT, POWER LUMBAR |
| 5040_RD/YE | 5040 RD/YE |
| AAB | MEMORY-DRIVER CONVENIENCE PACKAGE |
| AAB | MEMORY-DRIVER CONVENIENCE PACKAGE |
| F25UA | F25UA 60A |
| F15RA | F15RA 40A |
| F19RA | F19RA 20A |
| F32RA | F32RA 5A |
| F34RA | F34RA 10A |
| F13RA | F13RA 25A |
| F14RA | F14RA 25A |
| J506 | J506 |
| J319 | J319 |
| J322 | J322 |
| X315 | X315 |
| X316 | X316 |
| X500 | X500 |
| X505 | X505 |
| X350 | X350 |
| X53A | X53A Fuse Block - Rear Body |
| S64D | S64D Seat Adjuster Switch - Driver |
| S65D | S65D Seat Lumbar Support Switch - Driver (AL2) |
| S64P | S64P Seat Adjuster Switch - Passenger (AG2) |
| S65P | S65P Seat Lumbar Support Switch - Passenger (AL2) |
| K68 | K68 Trailer Lighting Control Module (U4G) |
| S79D | S79D Window Switch - Driver |
| K96L | K96D Mirror Control Module - Driver (AAB) |
| S52 | S52 Outside Rearview Mirror Switch |
| Q13 | Q13 Evaporative Emission Vent Solenoid Valve |
| K40 | K40 Seat Memory Control Module (AAB) |
| K111 | K111 Fuel Pump Driver Control Module |
| X50A | X50A Fuse Block - Underhood |
