F22RA, F23RA, F24RA, F25RA, F26RA, F33RA, F39RA, and F45RA Fuses

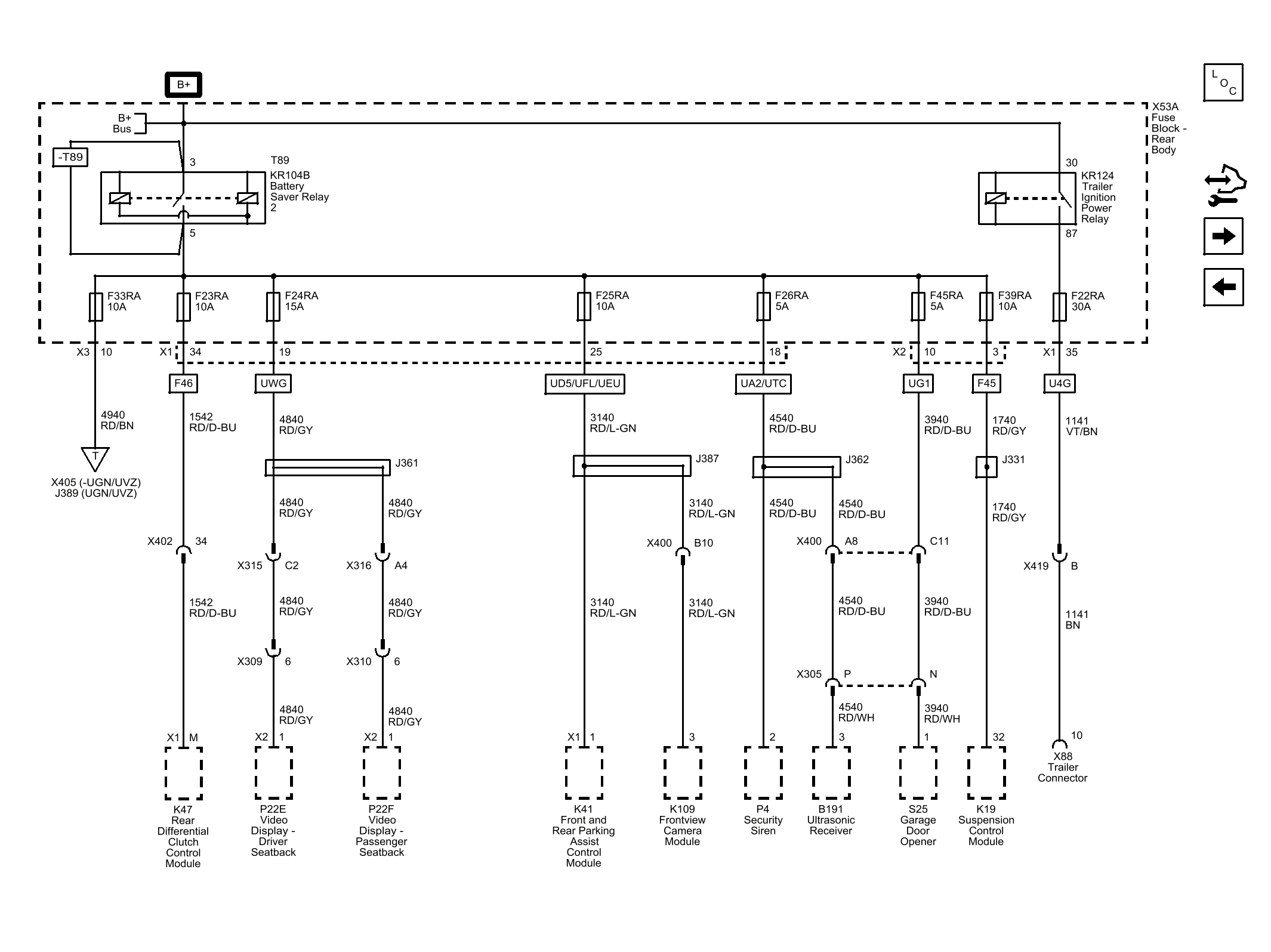

Fig 1: F22RA, F23RA, F24RA, F25RA, F26RA, F33RA, F39RA, and F45RA Fuses Power Distribution Schematic
| Callout | Component Name |
|---|---|
| T89 | LAMP-TAIL and STOP, EXPORT |
| CAV_3 | 3 |
| CAV_5 | 5 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| 4940 | Battery Positive Voltage |
| 4940_RD/BN | 4940 RD/BN |
| CAV_10 | 10 |
| CONN_X3 | X3 |
| CONN_X405 | X405 |
| UGN | SENSOR-COLLISION AVOIDANCE and MITIGATION, VEHICLE FORWARD MOVEMENT, BRAKE PREFILL and INTELLIGENT BRAKE ASSIST |
| UV2 | TBD |
| UGN | SENSOR-COLLISION AVOIDANCE and MITIGATION, VEHICLE FORWARD MOVEMENT, BRAKE PREFILL and INTELLIGENT BRAKE ASSIST |
| UV2 | TBD |
| 1542 | Battery Positive Voltage |
| 1542_RD/D-BU | 1542 RD/D-BU |
| CAV_M | M |
| CONN_X1 | X1 |
| CAV_34 | 34 |
| CONN_X1 | X1 |
| 4840 | Battery Positive Voltage |
| 4840_RD/GY | 4840 RD/GY |
| CAV_19 | 19 |
| 1542_RD/D-BU | 1542 RD/D-BU |
| CAV_34 | 34 |
| UWG | ENTERTAINMENT PKG-RR SEAT, DUAL DISPLAY, REM CONTROL, AUX JACK, 2 WIRELESS DUAL CHANNEL HEADPHONES |
| F46 | CHASSIS-ALL WHEEL DRIVE (AWD) |
| 4840_RD/GY | 4840 RD/GY |
| CAV_1 | 1 |
| 4840_RD/GY | 4840 RD/GY |
| CAV_1 | 1 |
| 4840_RD/GY | 4840 RD/GY |
| 4840_RD/GY | 4840 RD/GY |
| 4840_RD/GY | 4840 RD/GY |
| CAV_A4 | A4 |
| CAV_6 | 6 |
| 3140 | Battery Positive Voltage |
| 3140_RD/L-GN | 3140 RD/L-GN |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_25 | 25 |
| 3140_RD/L-GN | 3140 RD/L-GN |
| 3140_RD/L-GN | 3140 RD/L-GN |
| 4540 | Battery Positive Voltage |
| 4540_RD/D-BU | 4540 RD/D-BU |
| CAV_2 | 2 |
| CAV_18 | 18 |
| 4540_RD/D-BU | 4540 RD/D-BU |
| CAV_3 | 3 |
| 3940 | Battery Positive Voltage |
| 3940_RD/WH | 3940 RD/WH |
| CAV_1 | 1 |
| CAV_10 | 10 |
| CONN_X2 | X2 |
| 1740 | Battery Positive Voltage |
| 1740_RD/GY | 1740 RD/GY |
| CAV_32 | 32 |
| CAV_3 | 3 |
| 1141 | Run Ignition 3 Voltage |
| 1141_BN | 1141 BN |
| CAV_35 | 35 |
| CONN_X1 | X1 |
| 3140_RD/L-GN | 3140 RD/L-GN |
| 3940_RD/D-BU | 3940 RD/D-BU |
| 4540_RD/D-BU | 4540 RD/D-BU |
| 3940_RD/D-BU | 3940 RD/D-BU |
| 4540_RD/D-BU | 4540 RD/D-BU |
| 1740_RD/GY | 1740 RD/GY |
| 1141_BN | 1141 BN |
| 4540_RD/WH | 4540 RD/WH |
| CAV_B10 | B10 |
| CAV_B | B |
| CAV_10 | 10 |
| UG1 | OPENER-GARAGE DOOR, UNIVERSAL |
| F45 | CHASSIS-CONTINUOUSLY VARIABLE REAL TIME DAMPING |
| U4G | TRAILER PROVISIONS-HEAVY DUTY |
| UA2 | THEFT DETERENT SYS-EXPORT SPECIFIC (DO NOT USE AFTER 2010 ON GLOBAL/NEW MAJOR PROGRAMS) |
| UTC | THEFT DETERENT SYS-THATCHAM ELECTRICAL and MECHANICAL CONTENT (DO NOT USE AFTER 2009 GLOBAL/NEW MAJOR PROGRAMS) |
| UD5 | PARK ASSIST-FRONT AND REAR |
| UFL | LANE ACTIVE SAFETY-DEPARTURE WARNING |
| UEU | SENSOR INDICATOR-FORWARD COLLISION ALERT |
| CAV_3 | 3 |
| 4840_RD/GY | 4840 RD/GY |
| CAV_C2 | C2 |
| CAV_6 | 6 |
| X400 | X400 |
| CAV_A8 | A8 |
| CAV_C11 | C11 |
| X305 | X305 |
| CAV_P | P |
| CAV_N | N |
| F33RA | F33RA 10A |
| F23RA | F23RA 10A |
| F24RA | F24RA 15A |
| F25RA | F25RA 10A |
| F26RA | F26RA 5A |
| F45RA | F45RA 5A |
| F39RA | F39RA 10A |
| F22RA | F22RA 30A |
| T_REF | T |
| J389 | J389 |
| X402 | X402 |
| X316 | X316 |
| X310 | X310 |
| X400 | X400 |
| X419 | X419 |
| J331 | J331 |
| J362 | J362 |
| J387 | J387 |
| J361 | J361 |
| X315 | X315 |
| X309 | X309 |
| X400 | X400 |
| X305 | X305 |
| X53A | X53A Fuse Block - Rear Body |
| K47 | K47 Rear Differential Clutch Control Module (F46) |
| K41 | K41 Front and Rear Parking Assist Control Module (UD5) |
| P4 | P4 Security Siren (UA2 or UTC) |
| S25 | S25 Garage Door Opener (UG1) |
| K19 | K19 Suspension Control Module (F45) |
| X88 | X88 Trailer Connector (without UG4) |
| B191 | B191 Ultrasonic Receiver (UA2/UTC) |
| KR124 | KR124 Trailer Ignition Power Relay |
| KR104B | KR104B Battery Saver Relay 2 |
| P22E | P22E Video Display - Driver Seatback (UWG) |
| P22F | P22F Video Display - Passenger Seatback (UWG) |
| K109 | K109 Frontview Camera Module (UFL/UEU) |
