F1BA, F14DA, F15DA, F16DA, F17DA, F18DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA, and F26DA Fuses

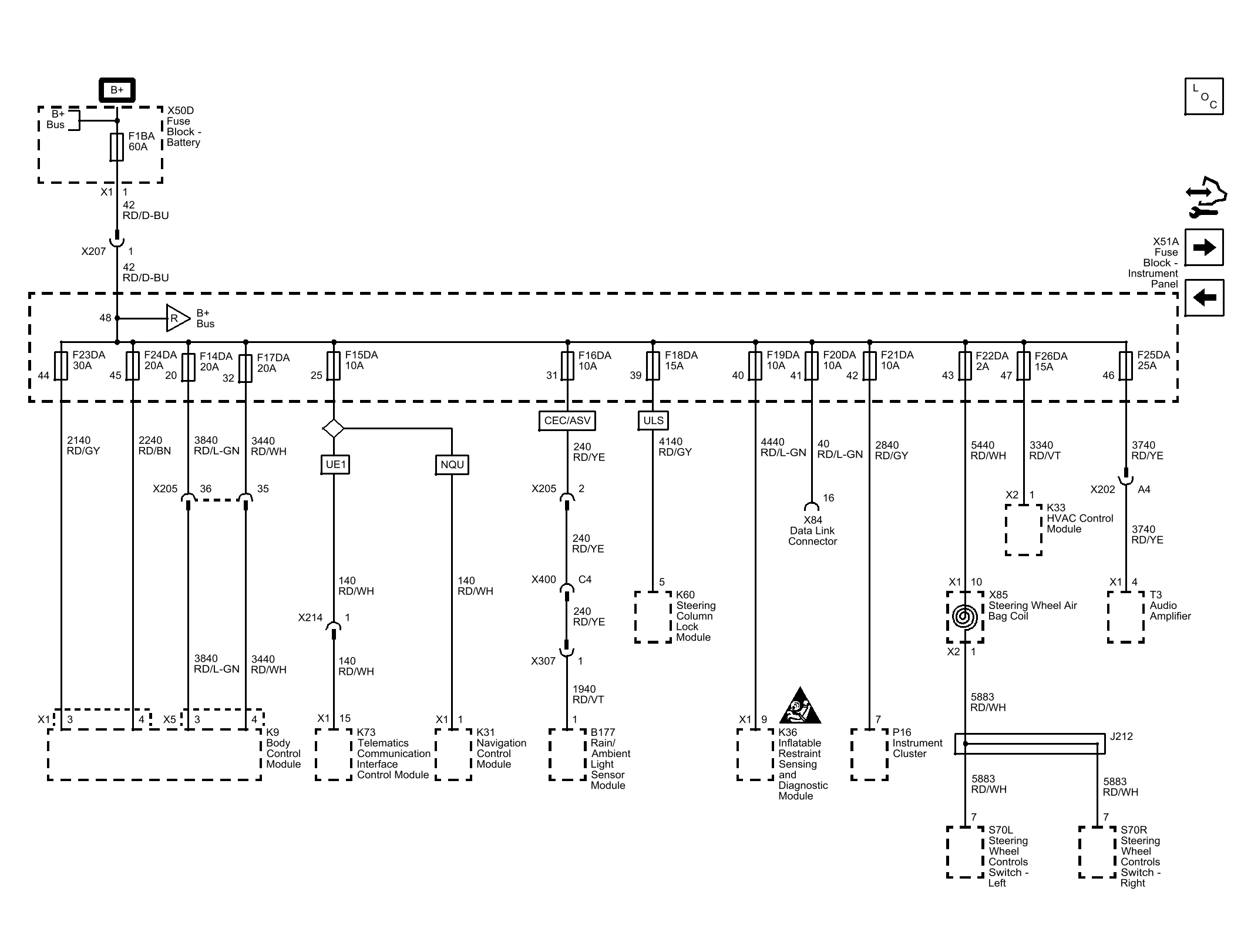

Fig 1: F1BA, F14DA, F15DA, F16DA, F17DA, F18DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA, and F26DA Fuses Power Distribution Schematic
| Callout | Component Name |
|---|---|
| 42 | Battery Positive Voltage |
| 42_RD/D-BU | 42 RD/D-BU |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_47 | 47 |
| CAV_46 | 46 |
| CAV_43 | 43 |
| CAV_42 | 42 |
| CAV_41 | 41 |
| CAV_40 | 40 |
| CAV_39 | 39 |
| CAV_31 | 31 |
| CAV_25 | 25 |
| CAV_32 | 32 |
| CAV_20 | 20 |
| CAV_45 | 45 |
| CAV_44 | 44 |
| 2140 | Battery Positive Voltage |
| 2140_RD/GY | 2140 RD/GY |
| CAV_3 | 3 |
| CONN_X1 | X1 |
| 2240 | Battery Positive Voltage |
| 2240_RD/BN | 2240 RD/BN |
| CAV_4 | 4 |
| 3440 | Battery Positive Voltage |
| 3440_RD/WH | 3440 RD/WH |
| CAV_4 | 4 |
| 140 | Battery Positive Voltage |
| 140_RD/WH | 140 RD/WH |
| CAV_15 | 15 |
| CONN_X1 | X1 |
| 240 | Battery Positive Voltage |
| 240_RD/YE | 240 RD/YE |
| 240_RD/YE | 240 RD/YE |
| 240_RD/YE | 240 RD/YE |
| CAV_1 | 1 |
| 4140 | Battery Positive Voltage |
| 4140_RD/GY | 4140 RD/GY |
| CAV_5 | 5 |
| 4440 | Battery Positive Voltage |
| 4440_RD/L-GN | 4440 RD/L-GN |
| CAV_9 | 9 |
| CONN_X1 | X1 |
| 40 | Battery Positive Voltage |
| 40_RD/L-GN | 40 RD/L-GN |
| 2840 | Battery Positive Voltage |
| 2840_RD/GY | 2840 RD/GY |
| CAV_7 | 7 |
| 5440 | Battery Positive Voltage |
| 5440_RD/WH | 5440 RD/WH |
| CAV_10 | 10 |
| CONN_X1 | X1 |
| 5883 | Heated Steering Wheel Switch Signal |
| 5883_RD/WH | 5883 RD/WH |
| CAV_7 | 7 |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 5883_RD/WH | 5883 RD/WH |
| CAV_7 | 7 |
| 3740 | Battery Positive Voltage |
| 3740_RD/YE | 3740 RD/YE |
| CAV_4 | 4 |
| CONN_X1 | X1 |
| 3340 | Battery Positive Voltage |
| 3340_RD/VT | 3340 RD/VT |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| CAV_16 | 16 |
| CAV_C4 | C4 |
| CAV_2 | 2 |
| ULS | STEERING COLUMN LOCK-MECHANICAL |
| UE1 | COMMUNICATION SYSTEM-VEHICLE, ONSTAR |
| 140_RD/WH | 140 RD/WH |
| CAV_1 | 1 |
| 42_RD/D-BU | 42 RD/D-BU |
| CAV_1 | 1 |
| 5883_RD/WH | 5883 RD/WH |
| CAV_A4 | A4 |
| 3740_RD/YE | 3740 RD/YE |
| CAV_1 | 1 |
| 1940 | Battery Positive Voltage |
| 1940_RD/VT | 1940 RD/VT |
| CEC | WIPER SYS WINDSHIELD-INTERMITTENT, MOISTURE SENSITIVE |
| ASV | EQUIPMENT-SENSOR AIR MOISTURE and W/S TEMP |
| 3840 | Battery Positive Voltage |
| 3840_RD/L-GN | 3840 RD/L-GN |
| 3440_RD/WH | 3440 RD/WH |
| CAV_3 | 3 |
| CONN_X5 | X5 |
| 3840_RD/L-GN | 3840 RD/L-GN |
| 140_RD/WH | 140 RD/WH |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| NQU | EMISSION SYSTEM-KOREAN, ULEV |
| X205 | X205 |
| CAV_36 | 36 |
| CAV_35 | 35 |
| F1BA | F1BA 60A |
| F23DA | F23DA 15A |
| F24DA | F24DA 15A |
| F17DA | F17DA 15A |
| F15DA | F15DA 10A |
| F16DA | F16DA 10A |
| F18DA | F18DA 15A |
| F19DA | F19DA 10A |
| F20DA | F20DA 10A |
| F21DA | F21DA 10A |
| F22DA | F22DA 2A |
| F25DA | F25DA 25A |
| F26DA | F26DA 15A |
| X400 | X400 |
| X205 | X205 |
| X214 | X214 |
| R_REF | R |
| X207 | X207 |
| J212 | J212 |
| X202 | X202 |
| X307 | X307 |
| F14DA | F14DA 20A |
| X205 | X205 |
| X50D | X50D Fuse Block - Battery |
| K9 | K9 Body Control Module |
| K73 | K73 Telematics Communication Interface Control Module (UE1) |
| X84 | X84 Data Link Connector |
| P16 | P16 Instrument Cluster |
| T3 | T3 Audio Amplifier |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module |
| K60 | K60 Steering Column Lock Module (ULS) |
| X51A | X51A Fuse Block - Instrument Panel |
| X85 | X85 Steering Wheel Air Bag Coil |
| S70L | S70L Steering Wheel Controls Switch - Left |
| S70R | S70R Steering Wheel Controls Switch - Right |
| K33 | K33 HVAC Control Module |
| B177 | B177 Rain/Ambient Light Sensor Module (CEC/ASV) |
| K31 | K31 Navigation Control Module (NQU) |
