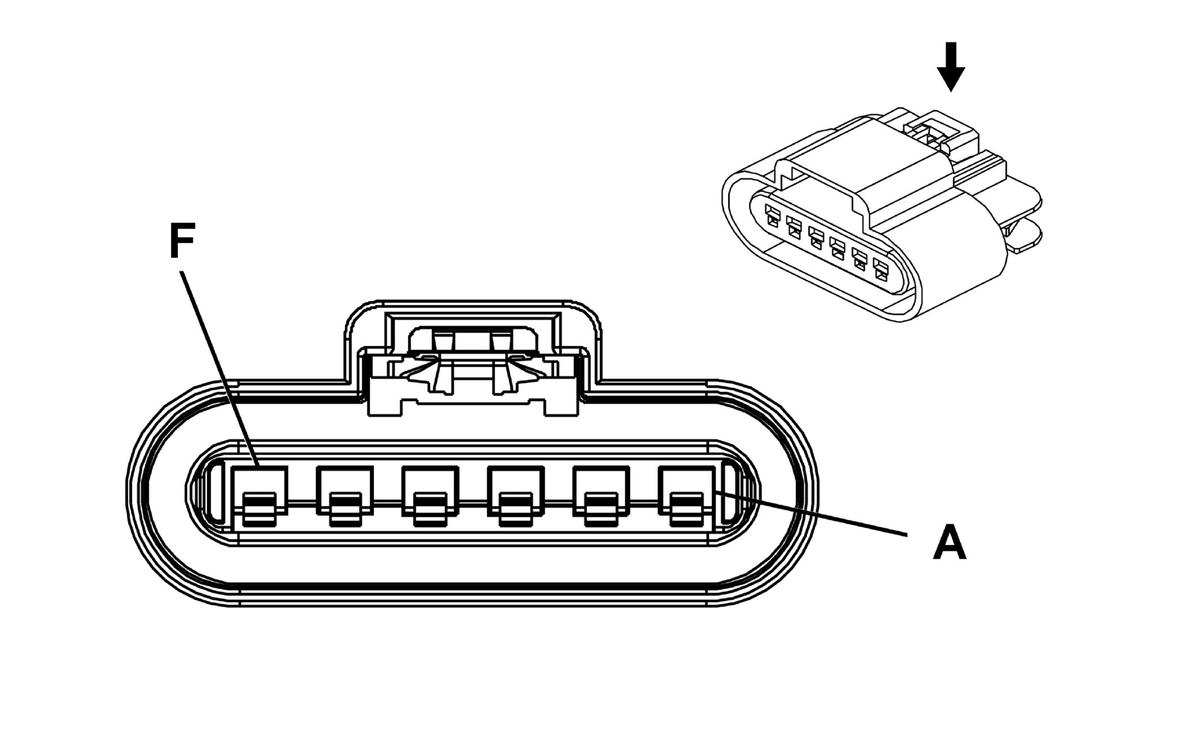

X406 Chassis Harness to Fuel Tank Harness
|
|
|
Connector Part Information
- Harness Type: Chassis
- OEM Connector: 13521467
- Service Connector: 13506001
- Description: 6-Way F GT 280 Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Fuel Tank
- OEM Connector: 15326640
- Service Connector: Service by Harness - See Part Catalog
- Description: 6-Way M GT 280 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-35 (VT) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
X406 Chassis Harness to Fuel Tank Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
2 |
GY |
120 |
I |
- |
Fuel Pump Supply Voltage |
A |
2 |
GY |
120 |
I |
- |
| B |
2 |
PK |
1580 |
I |
- |
Fuel Pump Motor Low Reference |
B |
2 |
PK |
1580 |
I |
- |
| C |
0.5 |
BK |
1350 |
I |
- |
Ground |
C |
0.5 |
BK/WH |
1350 |
I |
- |
| D |
0.5 |
BN/WH |
6281 |
I |
- |
Low Reference |
D |
0.5 |
BN/WH |
6281 |
I |
- |
| E |
0.5 |
PU |
1589 |
I |
- |
Fuel Level Sensor Signal- Primary |
E |
0.5 |
PU |
1589 |
I |
- |
| F |
0.5 |
L-BU |
1937 |
I |
- |
Fuel Level Sensor Signal- Secondary |
F |
0.5 |
L-BU |
1937 |
I |
- |
