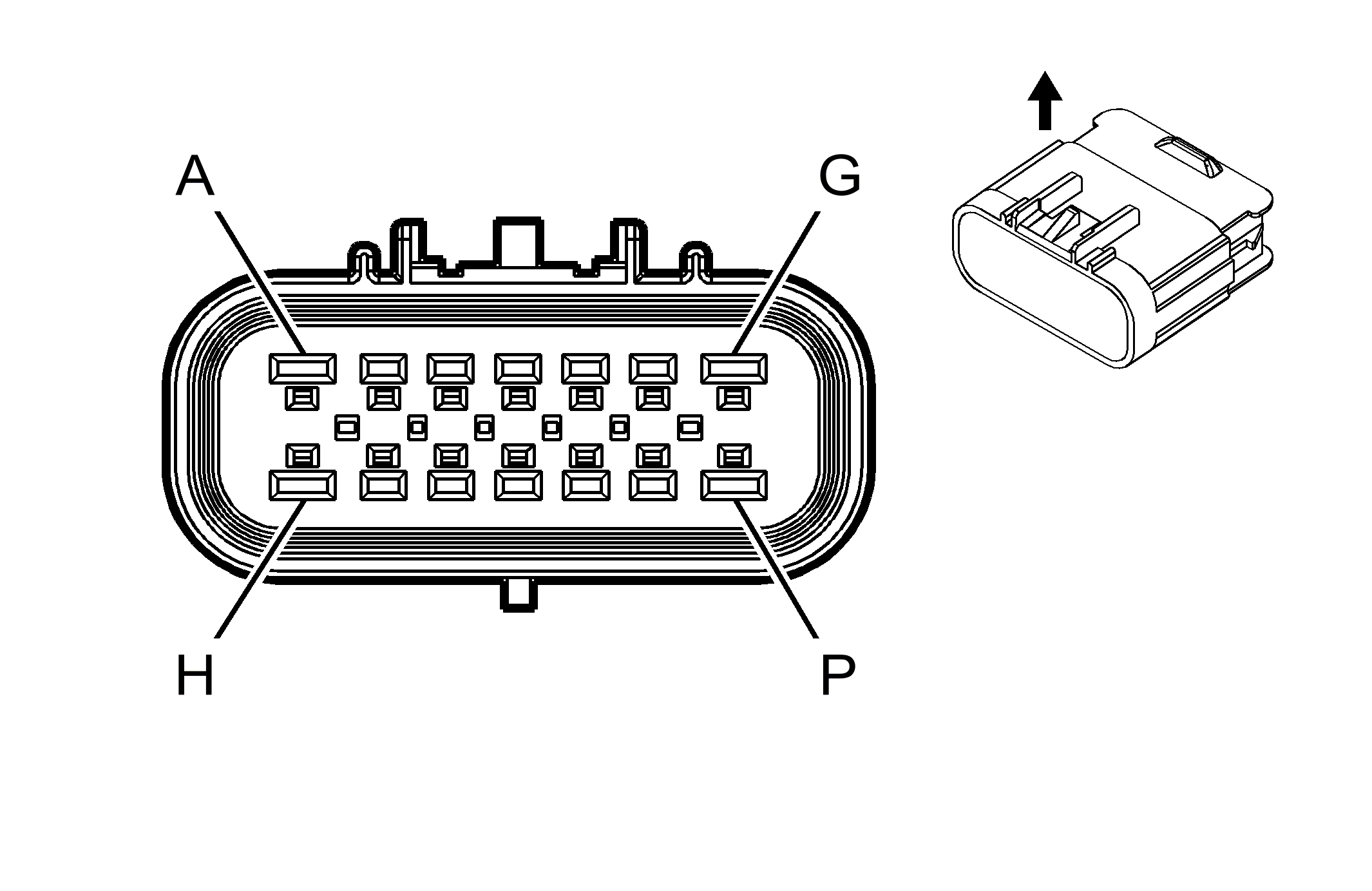

X110 Forward Lamp Harness to Left Front Lamp Assembly Harness (TT6, TT7 or TT8)
|
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 15437404
- Service Connector: 19179461
- Description: 14-Way F GT 150/250 Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Left Front Lamp
- OEM Connector: 15437403
- Service Connector: Service by Harness - See Part Catalog
- Description: 14-Way M GT 150/250 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13578906 |
J-35616-35 (VT) |
J-38125-553 |
15304720 |
19 |
4 |
5 |
| II |
13578912 |
J-35616-35 (VT) |
J-38125-553 |
12191819 |
8 |
E |
1 |
| III |
13584446 |
J-35616-35 (VT) |
J-38125-553 |
12191819 |
8 |
2 |
1 |
| IV |
13578906 |
J-35616-35 (VT) |
J-38125-553 |
15304719 |
19 |
2 |
5 |
| V |
Service by Harness - See Part Catalog |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
X110 Forward Lamp Harness to Left Front Lamp Assembly Harness (TT6, TT7 or TT8)
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
2 |
BK |
150 |
I |
- |
Ground |
A |
2 |
BK |
150 |
V |
- |
| B |
0.5 |
PU |
709 |
II |
- |
Left Park Lamp Supply Voltage |
B |
0.5 |
L-GN |
709 |
V |
- |
| C |
0.8 |
D-GN/WH |
711 |
III |
- |
Left Headlamp High Beam Supply Voltage |
C |
0.8 |
L-BU |
711 |
V |
- |
| D |
0.5 |
PK/BK |
3207 |
II |
- |
Headlamp Power |
D |
0.5 |
BN |
3207 |
V |
- |
| E |
0.5 |
BK |
3205 |
II |
- |
Ground |
E |
0.5 |
BK |
3205 |
V |
- |
| F |
0.35 |
PK |
7528 |
II |
- |
Local Interconnect Network 6 |
F |
0.35 |
D-GN |
7528 |
V |
- |
| G |
1 |
YE |
712 |
IV |
- |
Left Headlamp Low Beam Supply Voltage |
G |
1 |
PK |
712 |
V |
- |
| H |
- |
- |
- |
- |
- |
Not Occupied |
H |
- |
- |
- |
- |
- |
| J |
0.35 |
L-BU/WH |
1314 |
II |
- |
Left Front Turn Signal Lamp Supply Voltage |
J |
0.35 |
RD |
1314 |
V |
- |
| K |
0.5 |
PU |
709 |
II |
- |
Left Park Lamp Supply Voltage |
K |
0.5 |
D-BU |
709 |
V |
- |
| L |
0.5 |
L-BU |
7538 |
II |
- |
DRL Control |
L |
0.5 |
PU |
7538 |
V |
- |
| M |
0.35 |
PK |
3204 |
II |
- |
Left Headlamp Outage Detection Signal |
M |
0.35 |
YE |
3204 |
V |
- |
| N |
0.35 |
TN |
7529 |
II |
- |
Local Interconnect Network 7 |
N |
0.35 |
PU |
7529 |
V |
- |
