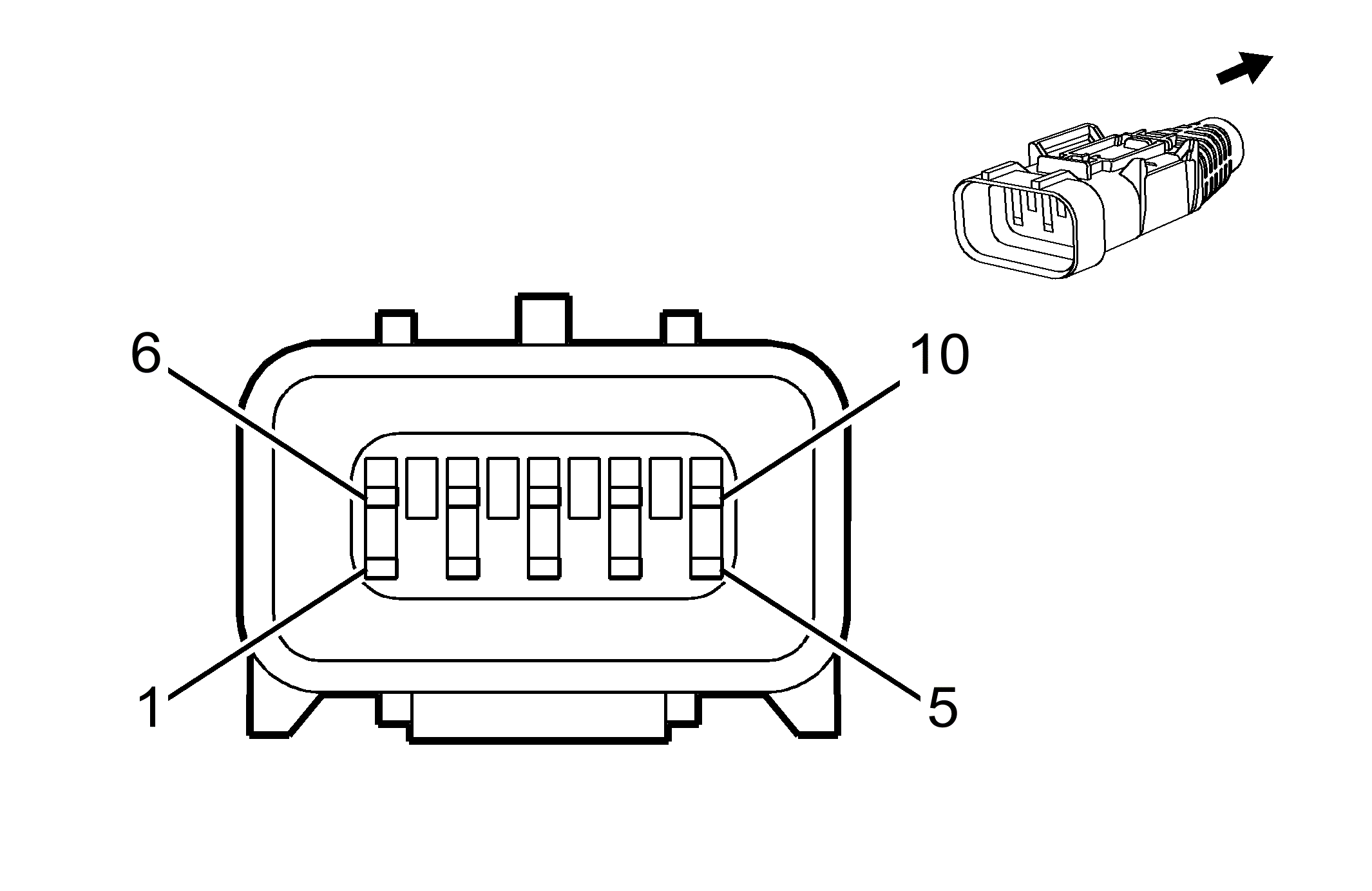

X109 Forward Lamp Harness to Right Front Wheel Speed Sensor Jumper
| |
|
Connector Part Information
- Harness Type:
- OEM Connector:
- Service Connector: Service by Harness - See Part Catalog
- Description: 10 F
|
Connector Part Information
- Harness Type:
- OEM Connector: 13156099
- Service Connector: Service by Harness - See Part Catalog
- Description: 10-Way M (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Pending |
Pending |
Pending |
Not Available |
Not Available |
Not Available |
Not Available |
X109 Forward Lamp Harness to Right Front Wheel Speed Sensor Jumper
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
BK/BN |
1099 |
I |
- |
Left Front Wheel Damping Accelerometer Low Reference |
1 |
0.5 |
BK/BN |
1099 |
I |
- |
| 2 |
0.5 |
WH |
1100 |
I |
- |
Left Front Wheel Damping Accelerometer Signal |
2 |
0.5 |
WH |
1100 |
I |
- |
| 3 |
- |
- |
- |
- |
- |
Not Occupied |
3 |
- |
- |
- |
- |
- |
| 4 |
0.5 |
YE/RD |
1817 |
I |
- |
Left Front Wheel Accelerometer Voltage Reference |
4 |
0.5 |
YE/RD |
1817 |
I |
- |
| 5 |
0.5 |
BN/WH |
1107 |
I |
- |
Left Front Damping Servo Supply Voltage |
5 |
0.5 |
BN/WH |
1107 |
I |
- |
| 6 |
0.5 |
GY |
830 |
I |
- |
Wheel Speed Sensor Signal Left Front |
6 |
0.5 |
GY |
830 |
I |
- |
| 7 |
0.5 |
BK/GY |
873 |
I |
- |
Left Front Wheel Speed Sensor Low Reference |
7 |
0.5 |
BK/GY |
873 |
I |
- |
| 8-9 |
- |
- |
- |
- |
- |
Not Occupied |
8-9 |
- |
- |
- |
- |
- |
| 10 |
0.5 |
GY/BU |
1113 |
I |
- |
Left Front Damping Servo Control |
10 |
0.5 |
GY/BU |
1113 |
I |
- |
