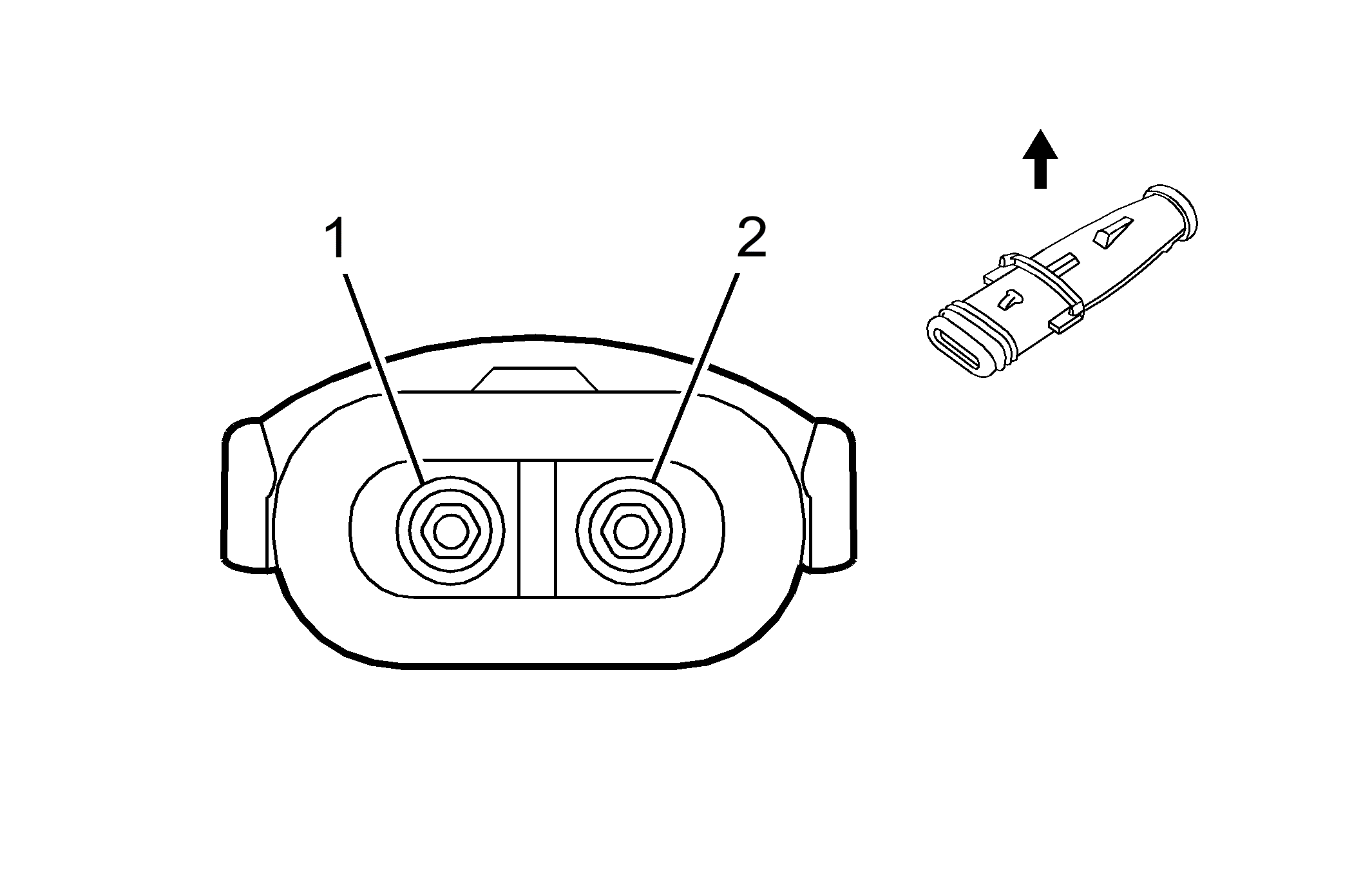

B5LR Wheel Speed Sensor - Left Rear
|
|
Connector Part Information
- Harness Type: Rear Wheel Speed Sensor
- OEM Connector: 24466107
- Service Connector: Service by Harness - See Part Catalog
- Description: 2-Way F (WH)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Service by Harness - See Part Catalog |
Not Required |
Not Required |
Not Available |
Not Available |
Not Available |
Not Available |
B5LR Wheel Speed Sensor - Left Rear
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
GY/BK |
7127 |
Wheel Speed Sensor Supply Voltage Left Rear |
I |
- |
| 2 |
0.5 |
L-BU |
884 |
Wheel Speed Sensor Signal Left Rear |
I |
- |
