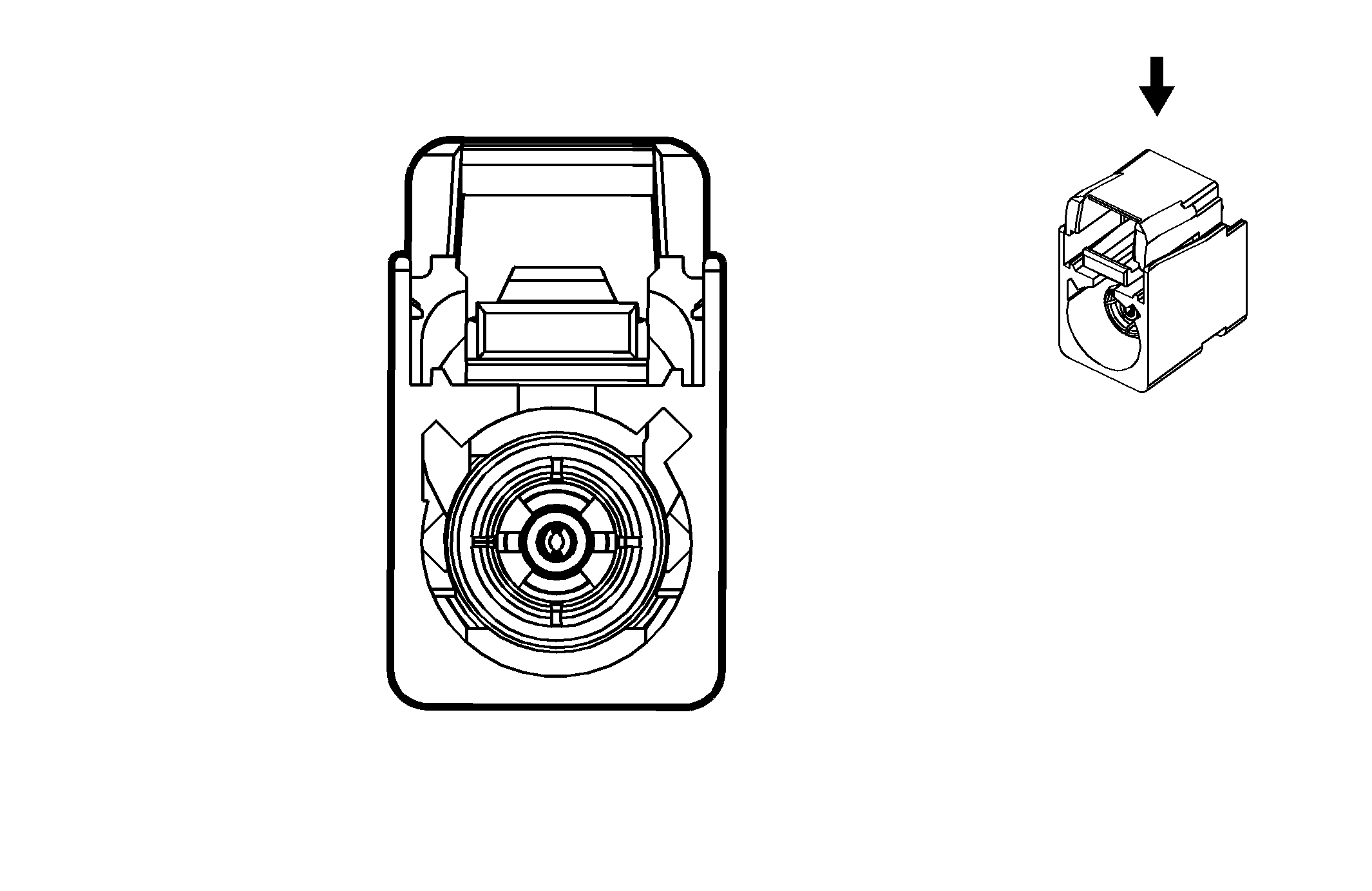

A11 Radio X5
|
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 13779900
- Service Connector: Service by Cable Assembly - See Part Catalog
- Description: 1-Way F Coax Type (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Required |
Not Required |
Not Available |
Not Available |
Not Available |
Not Available |
A11 Radio X5
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| C |
0.5 |
WH |
6002 |
Antenna Diversity Signal |
I |
- |
| S |
S |
- |
6016 |
Antenna Diversity Drain Wire |
I |
- |
