X221 Brake/Clutch Harness to Fuse Block Jumper Harness Connector End View (9L4)

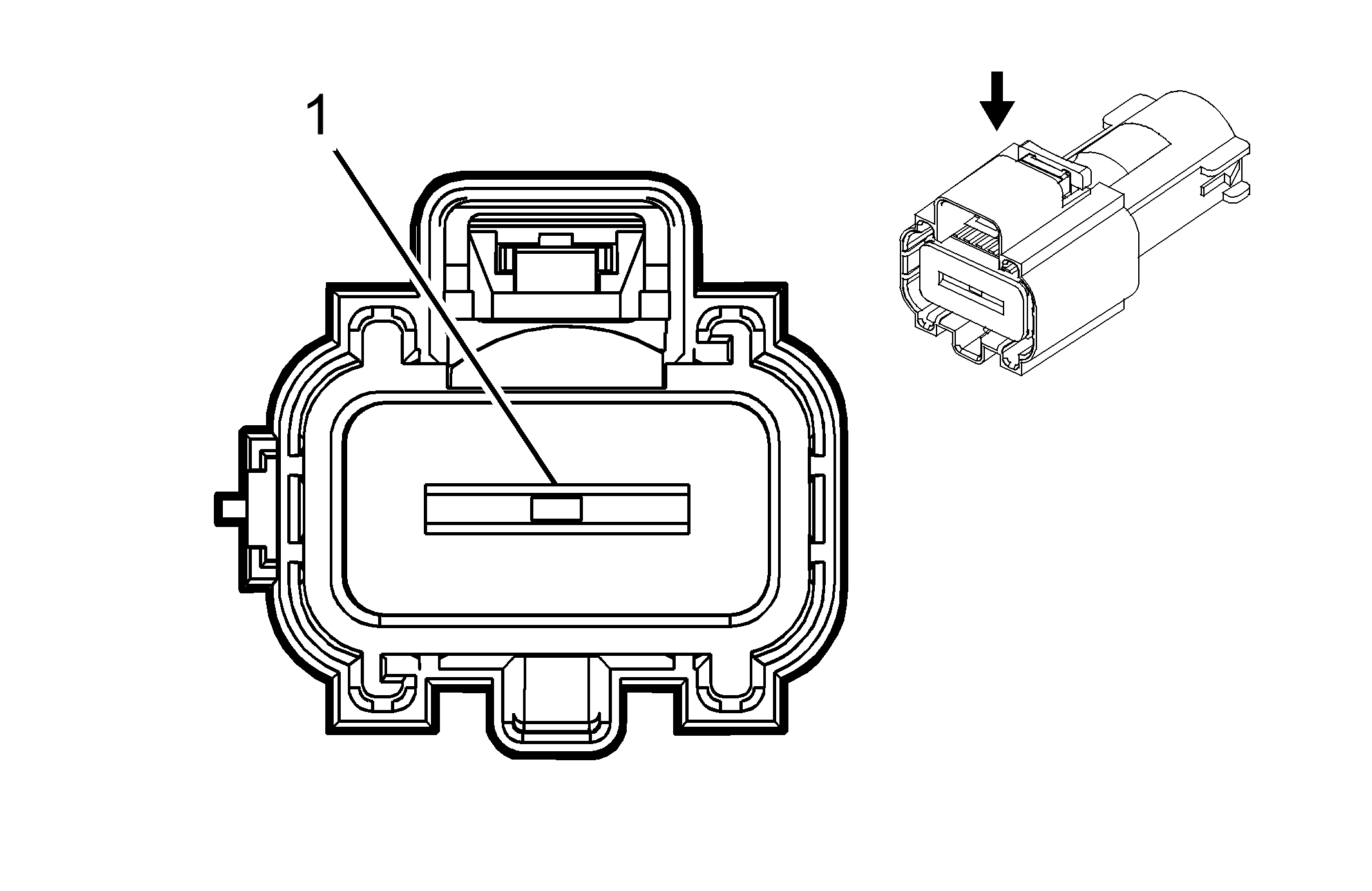

Connector Part Information
- Harness Type: Brake/Clutch
- OEM Connector: 13520916
- Service Connector: Service by Harness- See Part Catalog
- Description: 1-Way F Power Pack Series Sealed (BK)
|

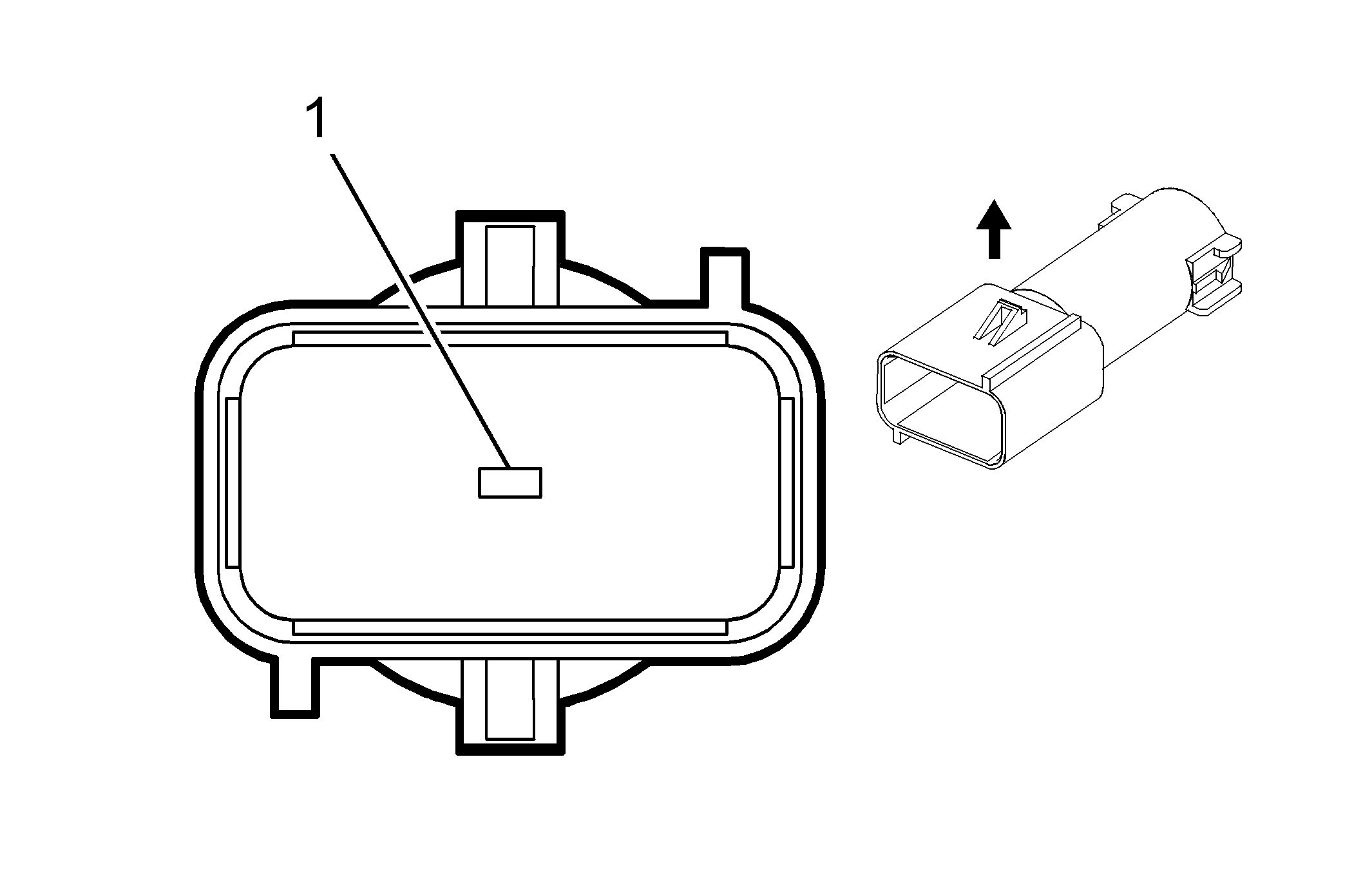

Connector Part Information
- Harness Type: Fuse Block Jumper
- OEM Connector: 13520909
- Service Connector: Service by Harness- See Part Catalog
- Description: 1-Way M Power Pack 2000 Series Sealed (BK)
|
Terminal Part Information
- Terminated Lead: Not Serviced
- Release Tool: Not Available
- Diagnostic Test Probe: Not Available
- Terminal: Not Serviced
- Core/Insulation Crimp: Not Serviced
|
Terminal Part Information
- Terminated Lead: Not Serviced
- Release Tool: Not Available
- Diagnostic Test Probe: Not Available
- Terminal: Not Serviced
- Core/Insulation Crimp: Not Serviced
|
X221 Brake/Clutch Harness to Fuse Block Jumper Harness (9L4)
| Pin |
Wire |
Circuit |
Function |
Pin |
Wire |
Circuit |
Function |
| 1 |
19 RD |
202 |
Battery Positive Voltage |
1 |
19 RD |
202 |
Battery Positive Voltage |
