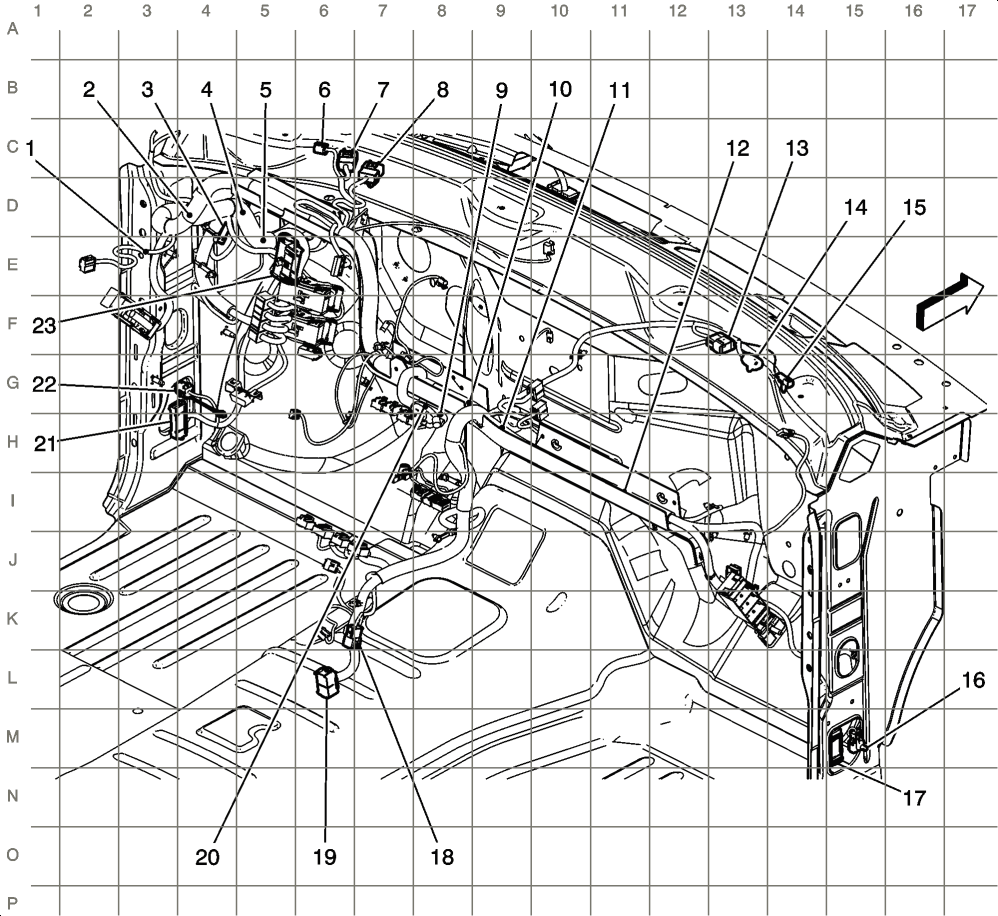

I/P Harness Routing- Passenger Compartment (STZ or Y91)
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 1 |
J201 |
| 2 |
J219 (KA9) |
| 3 |
JX200 |
| 4 |
J208 |
| 5 |
J200 |
| 6 |
X203 |
| 7 |
X204 (U42) |
| 8 |
X205 |
| 9 |
J203 |
| 10 |
J204 |
| 11 |
J205 |
| 12 |
J206 |
| 13 |
X206 (U42 without DNU) |
| 14 |
X213 (UE1) |
| 15 |
X208 (U84) |
| 16 |
X209 (UVC) |
| 17 |
X207 |
| 18 |
X210 (UQS) |
| 19 |
X211 (D07) |
| 20 |
J202 (UQS with DNU) |
| 21 |
X202 |
| 22 |
X200 |
| 23 |
X201 |
